Теннисные корты площадью 2570 м. кв.

Белорусский национальный технический университет
Строительный факультет

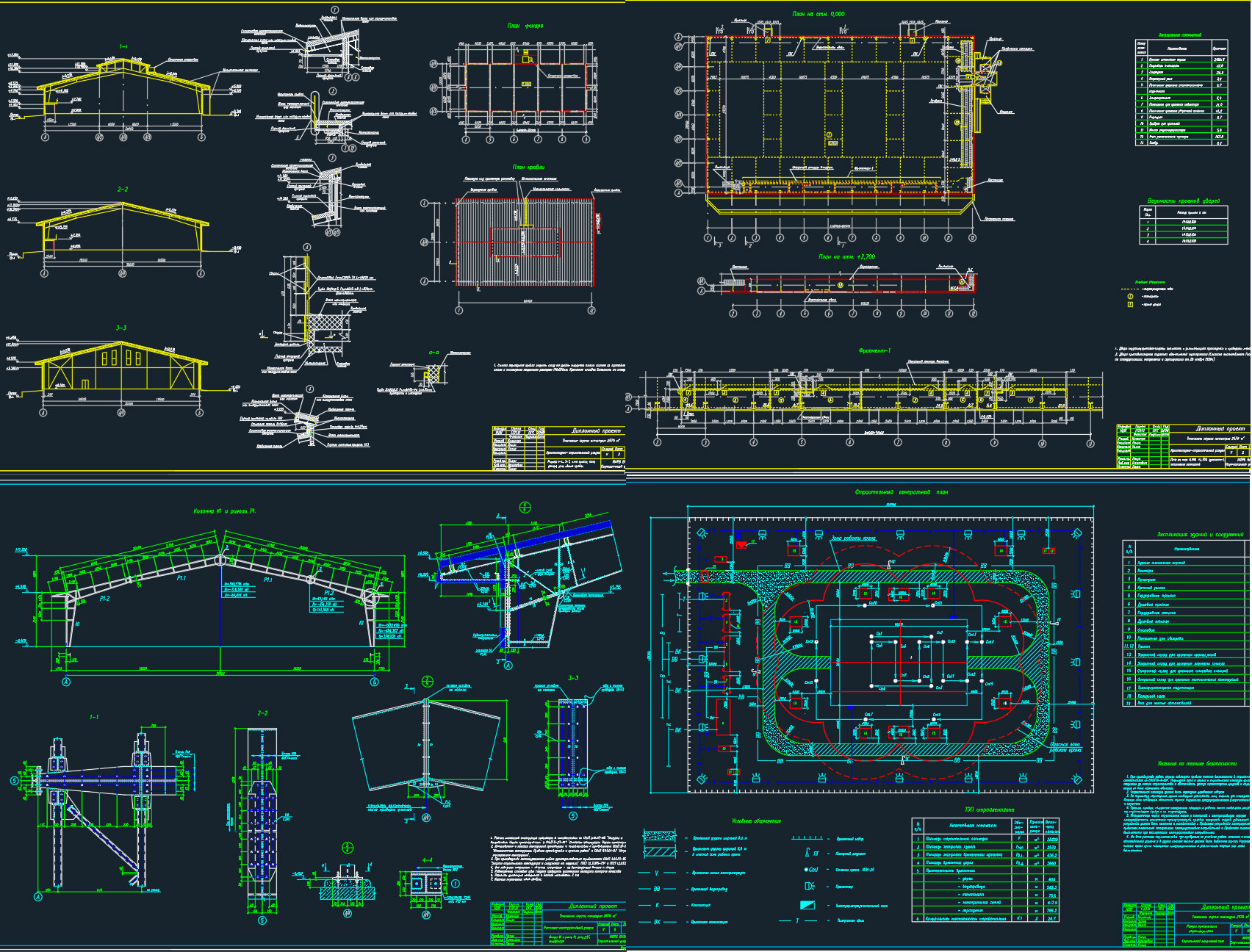

Дипломный проект "Теннисные корты площадью 2570 м. кв."
Минск

Объектом разработки является здание теннисных кортов.
Цель проекта – расчёт и конструирование поперечной рамы как основного несущего элемента здания теннисных кортов.
В процессе работы (проектирования) выполнены следующие разработки: запроектированы и рассчитаны элементы фундамента под кольцевую нагревательную печь – плита монолитная на отм. 5000, монолитная колонна, монолитный ростверк.
Областью возможного применения являются промышленные ком-плексы подобного рода со сложными фундаментами под оборудование.
Студент-дипломник подтверждает, что приведенный в дипломном проекте расчетно-аналитический материал объективно отражает состояние разрабатываемого объекта, все заимствованные из литературных и других источников теоретические и методологические положения и концепции сопровождаются ссылками на их авторов.

1.1 Исходные данные
Площадка строительства – г. Минск.
Климатические условия:
- климатический район строительства – II8 (расчётная температура наружного воздуха – минус 25°С);
- вес снегового покрова для района IIБ – 120 кгс/м2;
- ветровое давление для I района – 23 кгс/м2. Тип местности – «А»;
- расчётная сейсмичность здания – 6 баллов.
Здание отапливаемое.
Степень агрессивного воздействия среды на металлоконструкции (по СНиП 2.03.11-85) – слабоагрессивная.
Металлоконструкции запроектированы в соответствии с требованиями СНиП 2.01.07-85, СНиП II-23-81* и СНиП 2.03.11-85.
За условную отметку ±0.000 принята отметка чистого пола первого этажа.

1.2 Характеристика здания
Здание теннисных кортов представляет собой одноэтажное, прямоугольное здание с размерами в плане (в осях):
- ширина – 39.0м;
- длина – 66.0м;
- шаг рам – 6.0м;
Высота до низа ригеля покрытия на опоре – 5.755м, в коньке – 10.3м.
Кровля двухскатная с уклоном 13.44°. На кровле здания предусмотрен светоаэрационный фонарь пролётом 12.0м.
Вдоль оси «А» внутри здания предусмотрены встроенные помещения.

1.3 Конструктивные решения
Основными несущими конструкциями здания теннисных кортов являются рамы пролётом 39м, состоящие из сварных двутавров переменного сечения с жёстким сопряжением колонн с ригелями покрытия и шарнирным сопряжением с фундаментами.
Торцы здания предусмотрены связевыми и состоят из прокатных элементов.
Устойчивость здания в поперечном направлении обеспечивается жёсткостью 39-метровых рам и связевых торцов, в продольном направлении – вертикальными связями по колоннам каркаса и жёстким диском покрытия, образованным горизонтальными связями и прогонами кровли.
Вертикальные связи и прогоны кровли предусмотрены из замкнутых гнутосварных профилей по ГОСТ 30245-94, горизонтальные связи покрытия – из прокатных уголков.
Стены – трёхслойные металлические панели производства «Изобуд».
Кровля – трёхслойные металлические панели производства «Изобуд».

ВВЕДЕНИЕ 11
1 АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ ЧАСТЬ 14
1.1 ИСХОДНЫЕ ДАННЫЕ 14
1.2 ХАРАКТЕРИСТИКА ЗДАНИЯ 14
1.3 КОНСТРУКТИВНЫЕ РЕШЕНИЯ 15
1.4 ОСНОВНЫЕ РАСЧЁТНЫЕ ПОЛОЖЕНИЯ 15
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ 16
2.1 ХАРАКТЕРИСТИКА ОБЪЕКТА 16
2.2 УСТАНОВЛЕНИЕ НАГРУЗОК НА ПОПЕРЕЧНУЮ РАМУ ЦЕХА 16
2.2.1 Определение постоянных и длительнодействующих нагрузок от покрытия и перекрытия. 16
2.2.2 Определение кратковременных нагрузок от давления снега и ветра и полезной нагрузки на перекрытие. 18
2.3 ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ УСИЛИЙ В ЭЛЕМЕНТАХ ПРЦ 22
2.4 РАСЧЕТ КОЛОННЫ 22
2.4.1 Подбор сечения колонны 22
2.4.2 Расчёт сопряжения колонны с фундаментом. 31
2.5 РАСЧЕТ РИГЕЛЯ РАМЫ. 33
2.5.1 Определение нагрузок и усилий 33
2.5.2 Компоновка сечения составного сварного ригеля с проверкой на прочность, общую устойчивость и жесткость 34
2.5.3 Проверка местной устойчивости элементов сечения ригеля с обоснованием размещения и определением размеров ребер жесткости 52
2.5.4 Расчет соединения поясов ригеля со стенкой 54
2.5.5 Расчет монтажных стыков ригеля на высокопрочных болтах. 56
2.5.6 Расчет стойки фахверка. 62
3 РАЗДЕЛ ТЕХНОЛОГИИ СТРОИТЕЛЬСТВА И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ 68
3.1 ОБЛАСТЬ ПРИМЕНЕНИЯ 68
3.2 ХАРАКТЕРИСТИКА ПРИМЕНЯЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ 68
3.3 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ 68
3.4 ВЫБОР И ОБОСНОВАНИЕ МЕТОДОВ ПРОИЗВОДСТВА МОНТАЖНЫХ РАБОТ 70
3.5 ВЫБОР МОНТАЖНОЙ ОСНАСТКИ И ПРИСПОСОБЛЕНИЙ 71
3.6 ВЫБОР МОНТАЖНЫХ КРАНОВ 74
3.7 КАЛЬКУЛЯЦИЯ ТРУДОВЫХ ЗАТРАТ 76
3.8 ПОТРЕБНОСТИ В МАТЕРИАЛЬНО-ТЕХНИЧЕСКИХ РЕСУРСАХ 78
3.9 КОНТРОЛЬ КАЧЕСТВА И ПРИЕМКИ РАБОТ 79
3.10 УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ 82
4 ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА 84
4.1 ХАРАКТЕРИСТИКА ОБЪЕКТА, ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ 84
4.2 ОПРЕДЕЛЕНИЕ ОБЪЕМОВ РАБОТ 84
4.3 СОСТАВЛЕНИЕ ВЕДОМОСТИ РАБОТ И РЕСУРСОВ 86
4.4 СОСТАВЛЕНИЕ КАЛЕНДАРНОГО ПЛАНА СТРОИТЕЛЬСТВА 94
4.5. ПРОЕКТИРОВАНИЕ СТРОЙГЕНПЛАНА. 95
4.5.1 Расчет площади временных складов, автотранспорта, временных зданий, воды и электроэнергии. 95
4.5.2 Выбор мощности трансформатора. 105
4.5.3 Расчет прожекторов. 105
5 ЭКОНОМИКА СТРОИТЕЛЬСТВА 109
5.1 ЛОКАЛЬНАЯ СМЕТА 109
5.2 ОБЪЕКТНАЯ СМЕТА 110
5.3 СВОДНЫЙ СМЕТНЫЙ РАСЧЕТ 110
5.4 РАСЧЕТ СТОИМОСТИ ВЫПОЛНЕННЫХ РАБОТ В ТЕКУЩИХ ЦЕНАХ 111
5.5 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ОБЪЕКТА 122
5.6 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТОЙКИ РАМЫ 122
6 ОХРАНА ТРУДА 123
6.1 ОБЩАЯ ЧАСТЬ 123
6.2 ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОЙ ПЛОЩАДКИ 124
6.3 ОПРЕДЕЛЕНИЕ ГРАНИЦ ОПАСНЫХ ЗОН 127
6.4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ СТАЛЬНЫХ КОНСТРУКЦИЙ 128
6.5 ПОЖАРНАЯ БЕЗОПАСНОСТЬ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ 132
6.6 ЭЛЕКТРОБЕЗОПАСНОСТЬ НА СТРОИТЕЛЬНОЙ ПЛОЩАДКЕ 133
6.7 МЕРОПРИЯТИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ 133
6.8. ОЦЕНКА ОГНЕСТОЙКОСТИ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ 134
ЗАКЛЮЧЕНИЕ 135
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 136
ПРИЛОЖЕНИЯ 138
