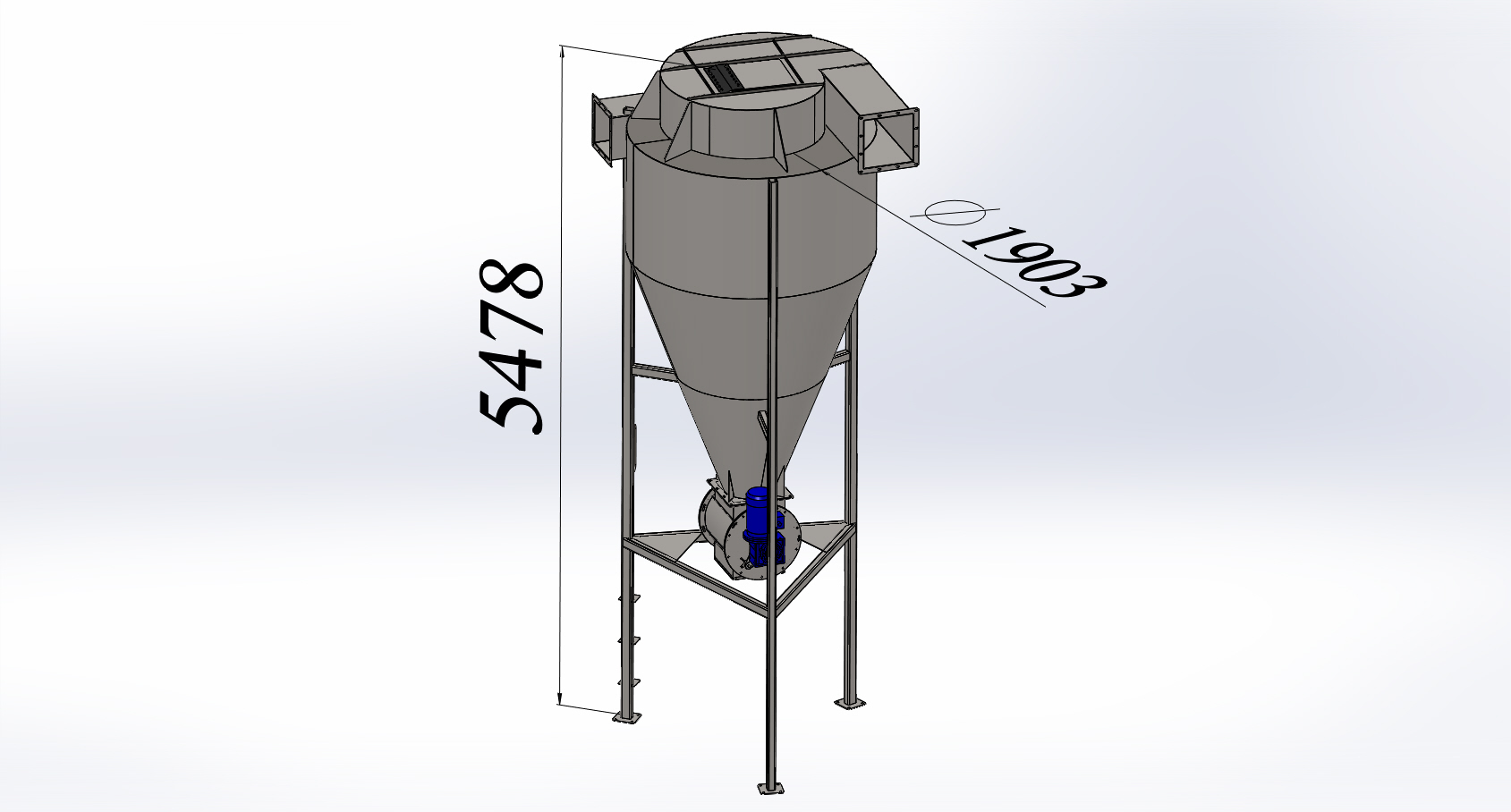

Циклон Н=5500 диаметр 1900мм со шлюзовым затвором для выгрузки, на FKL_их подшипниковых узлах и приводом NMRV 010.
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Циклон Н=5500 диаметр 1900мм со шлюзовым затвором.
Циклон Н=5500 диаметр 1900мм со шлюзовым затвором.
0
140
1547
10
0
60
Сообщить о проблеме
Автор
asbproekt
Дата
26.09.2016
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 14
Как открыть?
Отзывов пока нет
Содержимое архива
-
АСБ2.2 5.2 Уголок 32 ручка дверки.SLDPRT
-
АСБ2.2 5.2 Торцевая крышка .SLDPRT
-
АСБ2.2 5.2 Фланец на входе.SLDPRT
-
АСБ2.2 5.2 Болт М6 с отв.SLDPRT
-
АСБ2.2 5.2 Болт М8.SLDPRT
-
АСБ2.2 4.4 LEG 209 втулка.SLDPRT
-
АСБ2.2 5.2 Корпус G 208.SLDPRT
-
АСБ2.2 5.2 Косынка на реактивную тягу.SLDPRT
-
АСБ2.2 5.2 Фланец квадратный 350 .SLDPRT
-
АСБ2.2 5.2 Фланец корпуса.SLDPRT
-
АСБ2.2 5.2 Стенка воронки.SLDPRT
-
АСБ2.2 5.2 Косынка улитки1.SLDPRT
-
АСБ2.2 5.2 Косынка на флянец шлюза.SLDPRT
-
АСБ2.2 5.2 Планка лопасти шлюза.SLDPRT
-
АСБ2.2 5.2 Косынка лопастей.SLDPRT
-
АСБ2.2 5.2 Обрамление дверки.SLDPRT
-
АСБ2.2 5.2 Конус циклона2.SLDPRT
-
АСБ2.2 5.2 Конвейерная лента.SLDPRT
-
АСБ2.2 5.2 Палец для тяги реактивной.SLDPRT
-
АСБ2.2 5.2 Вал шлюза.SLDPRT
-
АСБ2.2 5.2 Труба пр раскос.SLDPRT
-
АСБ2.2 5.2 Стенка улитки эскиз2.SLDPRT
-
АСБ2.2 5.2 Стенка воронки с радиусом.SLDPRT
-
АСБ2.2 5.2 Ручка зажим.SLDPRT
-
АСБ2.2 5.2 Шпонка 10х8.SLDPRT
-
АСБ2.2 5.2 Ступенька1.SLDPRT
-
АСБ2.2 5.2 Конус циклона.SLDPRT
-
АСБ2.2 4.4 Подшипник 209.SLDPRT
-
АСБ2.2 5.2 Патрубок квадр выходной.SLDPRT
-
АСБ2.2 5.2 Патрубок квадр350 входной.SLDPRT
-
АСБ2.2 5.2 Косынка ступеньки.SLDPRT
-
АСБ2.2 5.2 Ребро крышки улитки2.SLDPRT
-
АСБ2.2 5.2 Ручка пруток 16.SLDPRT
-
АСБ2.2 5.2 дверка конуса.SLDPRT
-
АСБ2.2 5.2 Стенка воронки высокая.SLDPRT
-
АСБ2.2 5.2 Уплотнитель лопасти шлюза.SLDPRT
-
АСБ2.2 5.2 Косынка улитки2.SLDPRT
-
АСБ2.2 5.2 Люк клапана.SLDPRT
-
АСБ2.2 5.2 Ребро крышки улитки4.SLDPRT
-
АСБ2.2 5.2 Ребро крышки улитки3.SLDPRT
-
АСБ2.2 5.2 Редуктор NMRV090.sldprt
-
АСБ2.2 5.2 Пластина опорная ноги.SLDPRT
-
АСБ2.2 5.2 Вал шлюза сборка.SLDASM
-
АСБ2.2 5.2 Двигатель 100L.sldprt
-
АСБ2.2 5.2 Шлюзовый затвор с квадратным выходом.SLDASM
-
АСБ2.2 5.2 Подшипниковый узел LEG 208 сборка.SLDASM
-
АСБ2.2 5.2 Гайка М12.SLDPRT
-
АСБ2.2 5.2 Переходник на редуктор NMRV090.sldprt
-
АСБ2.2 5.2 Труба выходного патрубка.SLDPRT
-
АСБ2.2 5.2 Настил.SLDPRT
-
АСБ2.2 5.2 Гайка М6.SLDPRT
-
АСБ2.2 5.2 Мотор-редукто NMRV090 с фланцем.SLDASM
-
АСБ2.2 4.4 LEG 209 корпус.SLDPRT
-
АСБ2.2 5.2 Лопасть шлюза.SLDPRT
-
АСБ2.2 5.2 шайба 8.SLDPRT
-
АСБ2.2 5.2 Циклон Н=5500 сборка.SLDASM
-
АСБ2.2 5.2 Крышка верхняя.SLDPRT
-
АСБ2.2 5.2 Шпилька М6.SLDPRT
-
АСБ2.2 5.2 Цилиндр конуса.SLDPRT
-
АСБ2.2 5.2 Ребро крышки улитки1.SLDPRT
-
АСБ2.2 5.2 Торцевая крышка с подшипником.SLDPRT
-
АСБ2.2 5.2 Корпус труба с квадратн выходом.SLDPRT
-
АСБ2.2 5.2 Тяга реактивная на редуктор.SLDPRT
-
АСБ2.2 5.2 Труба пр связь для ног.SLDPRT
-
АСБ2.2 5.2 Планка прижимная воронки.SLDPRT
-
АСБ2.2 5.2 Труба пр нога.SLDPRT
-
АСБ2.2 5.2 Стенка воронки с радиусом с двух сторон.SLDPRT
-
АСБ2.2 5.2 Переходник под эдв.sldprt
-
АСБ2.2 5.2 Фланец 240 на 180 на выходе.SLDPRT
-
АСБ2.2 5.2 Фланец квадратный.SLDPRT
-
АСБ2.2 5.2 Подшипник LE 208.SLDPRT
-
АСБ2.2 5.2 Шпилька М12.SLDPRT
-
АСБ2.2 4.4 Подш фланцевый LEG 209-2F сборка.SLDASM
-
АСБ2.2 5.2 Прокладка клапана.SLDPRT
-
АСБ2.2 5.2 Крышка улитки эскиз2.SLDPRT
