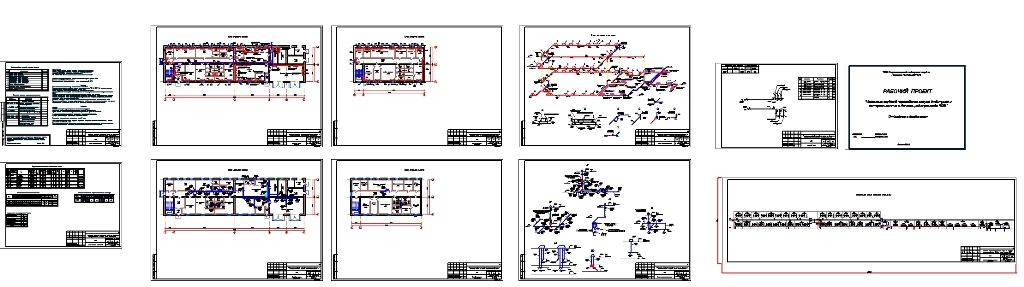

Рабочие чертежи проекта системы отопления соответствуют требованиям:
СНиП РК 4.02-42-2006г "Отопление, вентиляция и кондиционирование"
СНиП РК 2.04-03-2002г "Строительная теплотехника",
МСН 3.02-03-2002 "Здания и помещения для учреждений и организаций".
Расчетная температура наружного воздуха для холодного периода принята -36°С.
Источник теплоснабжения - котельная.
Теполоноситель для системы отопления - вода с параметрами 95-70°С.
Отопление.
Схема системы отопления принята горизонтальная однотрубная.
В качестве нагревательных приборов приняты чугунные радиаторы "МС-140-500". Для гаража и помещения сварочного поста используются регистры из гладких труб.
Выпуск воздуха из системы осуществляется при помощи крана Маевского.
Для гидравлической балансировки системы отопления на стояках устанавливаются балансировочные клапана AB-QM.
Трубопроводы системы отопления приняты водогазопроводные легкие, ГОСТ-3262-75*
В местах прохода труб через стены и перекрытия установить гильзы из труб большего диаметра. Заделку зазоров и отверстий в местах прокладки трубопроводов выполнить негорючими материалами, обеспечивая нормируемый предел огнестойкости ограждений.
Разводящие магистрали систем отопления и теплоснабжения прокладываются с уклоном не менее 0,002.
Производство строительно-монтажных работ и приемку в эксплуатацию системы отопления должно быть принято в соответствии с требованием СНиП 3.05.01-85 "Внутренние санитарно-технические системы".
Вентиляция
Кабинеты
Вытяжная вентиляция запроектирована с механическим побуждением.
Воздуховоды приняты из оцинкованной стали ГОСТ 14918-80 толщиной 0,5мм.
Приток воздуха осуществляется неорганизованно через оконные проемы и неплотности.
В санузлах и душевых предусмотрена вентиляция с естественным побуждением.
В дверях душевых следует предусмотреть переточные решетки.
В помещении сварочного поста предусмотрен местный отсос.
Места прохода воздуховода через чердачное перекрытие изолировать матами из стекловолокна , оклеены алюминиевой фольгой URSA М-11Ф.
Места прохода воздуховодов через стены, перегородки и перекрытия здания следует уплотнить негорючими материалами, обеспечивая нормируемый предел огнестойкости пересекаемых ограждений.
