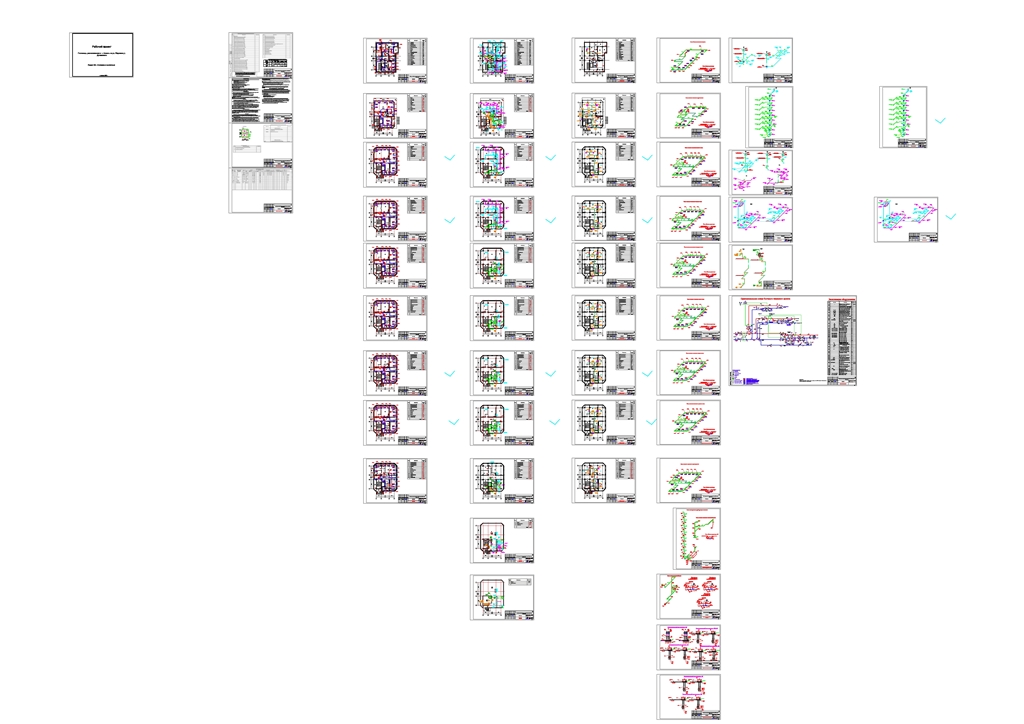

Раздел ОВ гостиницы г. Алматы

Отопление, вентиляция, кондиционирование гостиницы по адресу город Алматы. Раздел ОВиК

ОБЩИЕ УКАЗАНИЯ
Рабочие чертежи отопления и вентиляции гостиницы в г. Алматы разработаны на основании задания на проектирование, выданного строительным отделом и действующих нормативных документов:
- СП РК 4.02-101-2012 «Отопление, вентиляция и кондиционирование»
- СП РК 2.04-01-2017 «Строительная климатология»
- СП РК 3.02-108-2013 «Административные и бытовые здания»
- СП РК 3.02-106-2012 «Проектирование гостиниц»
Расчетные параметры наружного воздуха для проектирования:
холодный период для проектирования отопления и вентиляции - минус 20,1 ˚С;
теплый период для проектирования кондиционирования - 30,8 ºС;
средняя температура отопительного периода - 0,4 ºС;
продолжительность отопительного периода - 164 суток;
барометрическое давление - 920 ГПа.
Источником теплоснабжения являются тепловые сети г. Алматы. Подключение осуществляется согласно
технических условий , выданных АО "АлТС". Теплоноситель - вода с параметрами 150-70°С.
Источником холодоснабжения являются компрессорно-конденсаторные блоки системы VRV. В качестве
холодоносителя прмиеняется озононеобразующий фреон R410A
ТЕПЛОСНАБЖЕНИЕ
Ввод теплосети предусмотрен в помещение теплового пункта на цокольном этаже. В проектируемом ИТП
заложен автоматизированный пункт управления и учета тепловой энергии блочного типа.
Подключение потребителей тепла к теплосети предусматривается:
системы отопления - по независимой схеме с узлом смешения с параметрами80-60 ºС
система вентиляции - по зависимой схеме с узлом смешения с параметрами 95-70 ºС
система ГВС - по открытой схеме;
Трубопроводы теплового пункта и теплоснабжения выполняются из стальных водогазопроводных труб по
ГОСТ3262-75 и из стальных электросварных труб по ГОСТ 10704-91 в зависимости от диаметров и изолируются
трубчатой изоляцией из вспененного каучука "К-FLEX".
ОТОПЛЕНИЕ
Параметры теплоносителя для систем отопления с нагревательными приборами приняты 80-60 ºС.
Отопление помещений запроектировано с помощью горизонтальной разводки с попутным движением теплоносителя. Лестничные клетки отапливаются с помощью двутрубной тупиковой системы.
Отопительные приборы с терморегулирующими клапанами и термостатическими элементами предусмотрены:
- во всех помещениях - алюминиевые секционные радиаторы
- в помещениях электрощитовой и венкамеры - электрический масляный радиатор.
Магистральные трубопроводы выполнены из стальных водогазопроводных труб по ГОСТ 3262-75 и из стальных электросварных труб по ГОСТ 10704-91 в зависимости от диаметров. Трубопроводы горизонтальных систем выполнены из металлопластиковых труб, проложенных в стяжке пола. Стальные трубопроводы перед монтажом покрываются антикоррозийным покрытием в 1 слой. Металлопластиковые трубы монтируются при температуре не менее чем 10 ºС. Все трубопроводы систем отопления и трубопроводы теплоснабжения изолируются изоляционным материалом «К-FLEX».
КОНДИЦИОНИРОВАНИЕ
Во всех помещениях офисов и жилых комнат для ассимилирования теплоизбытков, запроектированы система
кондиционирования воздуха. Охлаждение внутреннего воздуха осуществляется во внутренних настенных и
кассентных блоках системы VRV. В каждом кондиционируемом помещении в летний период поддерживать
температуру 24 ºС. Каждый внутренний блок снабжается пультами управления. Дренажные трубопроводы
предусмотрены в разделе ВК.
ВЕНТИЛЯЦИЯ
В здании в адм. помещениях, а так же в помещениях общепита запроектирована вентиляция
приточно-вытяжная с механическим побуждением. В жилых помещениях запроектирована естественная с
проветриванием через фрамуги окон. Воздухообмен в помещениях офисов определен из условий подачи санитарной
нормы воздуха на одного человека.
Раздача и удаление воздуха осуществляется через вентиляционные решетки и потолочные диффузоры.
Наружный воздух, подаваемый системой приточной вентиляции, очищается в фильтрах. Воздухораспределители
снабжены устройствами для регулирования расхода и аэродинамических характеристик струи.
Приточные установки расположены в пространстве подшивного потолка обслуживаемого помещения, либо в
венткамере на кровле здания. Для вытяжки воздуха из помещений используются канальные вентиляторы,
располагаемый на кровле. Приточно-вытяжная установка снабжена роторным рекуператором, который позволяет
уменьшить потери тепла в зимний период и потери холода в летний период на 40-60%. Приточные установки
снабжены водяным нагревателем.
Воздуховоды всех систем предусматриваются из оцинкованной стали толщиной, согласно приложению Ж СП РК
4.02-101-2012. Воздуховоды с огнезащитным покрытием предусматриваются с учетом п.7.10.3 СП РК 4.02-101-2012.
Класс изготовления воздуховодов принимается с учетом п.7.10.7 СП РК 4.02-101-2012.
Воздуховоды изолируются в случае прохождения в "холодной" неотапливаемой зоне.
Изоляция воздуховодов принимается из минераловатных плит "Ursa" толщ. 50мм.
На присоединении поэтажных воздуховодов к вертикальному коллектору установлены огнезадерживающие
клапаны.
Для наладки и регулировки используются заслонки, дроссель-клапаны, блоки регулирования на решетках и
диффузорах. Монтаж систем отопления и вентиляции необходимо вести в соответсвии с указаниями СН РК
4.01-02-2013.
ПРОТИВОДЫМНАЯ ВЕНТИЛЯЦИЯ
В проекте предусматривается принудительная вытяжная вентиляция систем противодымной защиты.
Противодымная вытяжная вентиляция запроектирована для обеспечения незадымления, снижения температуры и
удаления газообразных продуктов горения на путях эвакуации в течении времени достаточного для эвакуации людей
в начальной стадии пожара. При возникновении пожара предусмотрено отключение приточно-вытяжных систем,
включение противодымных систем вентиляции, открытие дымовых и закрытие огнезадерживающих клапанов.
Управление системами противодымной защиты осуществляется автоматически, дистанционно, а также от устройств ручного пуска.
Проектом предусматривается система дымоудаления:
из коридоров цокольного этажа;
Проектом предусматривается система подпора:
в тамбур-шлюз лифта на цокольном этаже;
