Устройство системы дымоудаления спортивной арены

Киевский национальный университет строительства и архитектуры (КНУСА)
Кафедра «Теплогазоснабжение и вентиляция»
Расчетно-графическая работа по дисциплине "Противодымная вентиляция"
На тему: "Влаштування системи димовидалення спортивної арени"

Розрахунково-графічна робота

Влаштування системи димовидалення
Спортивної арени

Вихідні дані:
Спортивна арена
Пожежа виникла на відмітці 0.000 в приміщенні арени.
Площа приміщення А=253 м2
Висота приміщення Н=8,5 м.
Кількість людей що знаходяться на поверсі - 70 осіб.
Периметр пожежі встановити неможливо, тому прийнято найбільш довгий (з можливих) шлях руху людських потоків при пожежі.

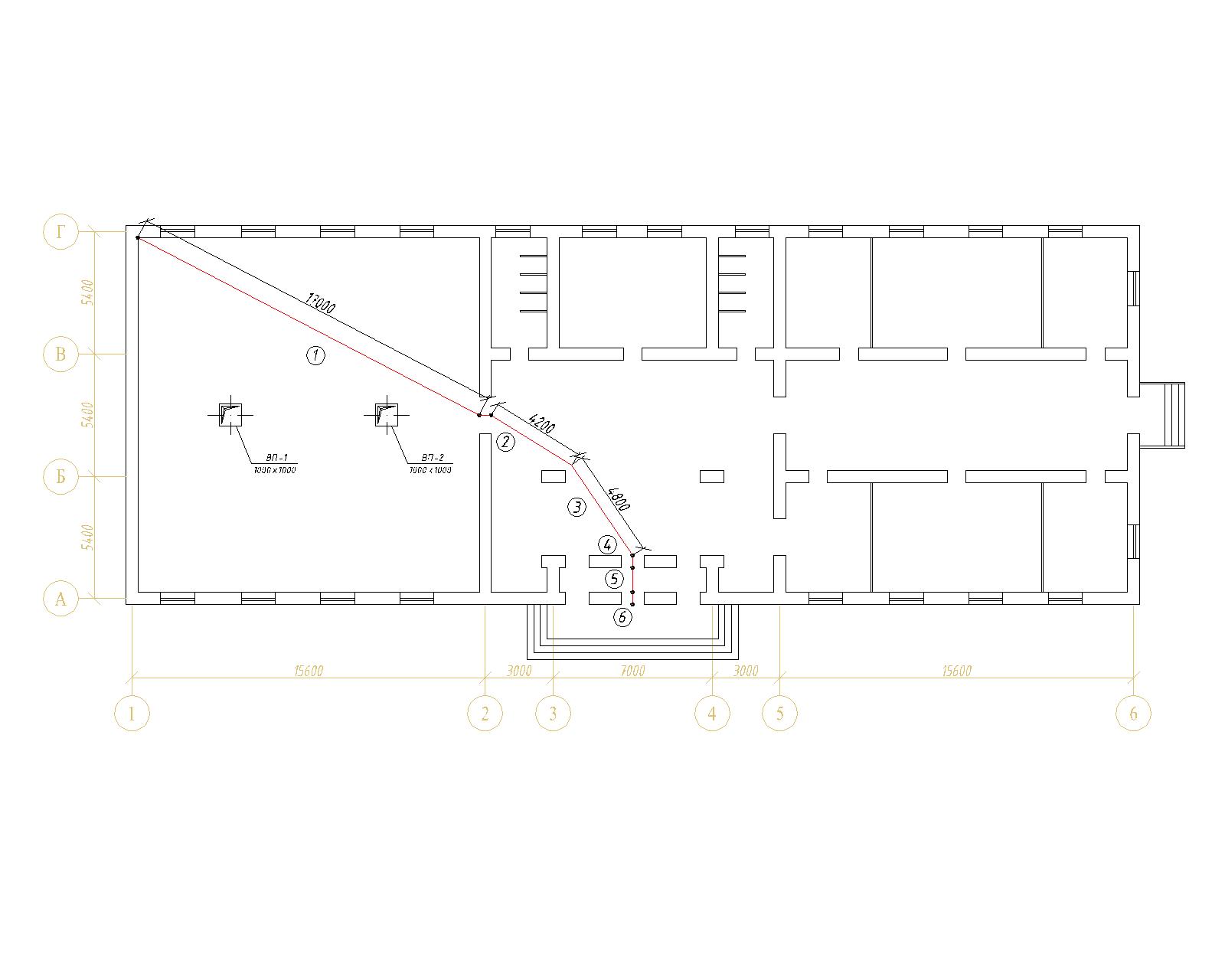

Евакуація відбувається крізь троє дверей. Шлях евакуації складається з таких ділянок:
1* - Ділянка 1 (початкова) – знаходиться в приміщенні, l=17м, δ=2м (ширина ділянки 1 прийнята умовно);
2 – двері, l=0м, δ=2м;
3* – Ділянка 3 – фойє, l=9м, δ=2м;
4 – двері, l=0м, δ=2м;
5* – Ділянка 5 – тамбур, l=2м, δ=2м;
6 – двері на зовні, l=0м, δ=2м;

Состав: План помещения, ПЗ Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Устройство системы дымоудаления спортивной арены

2 (2011)\32 (2011).docx
2 (2011)\~$лованенко О.В ТВ-32 (2011).docx
2 (2011)\план.dwg
2 (2011)
