Автоматизация установки дымоудаления

Автоматизация установки дымоудаления
Пояснительная записка.
к проекту по автоматизации
установки дымоудаления.

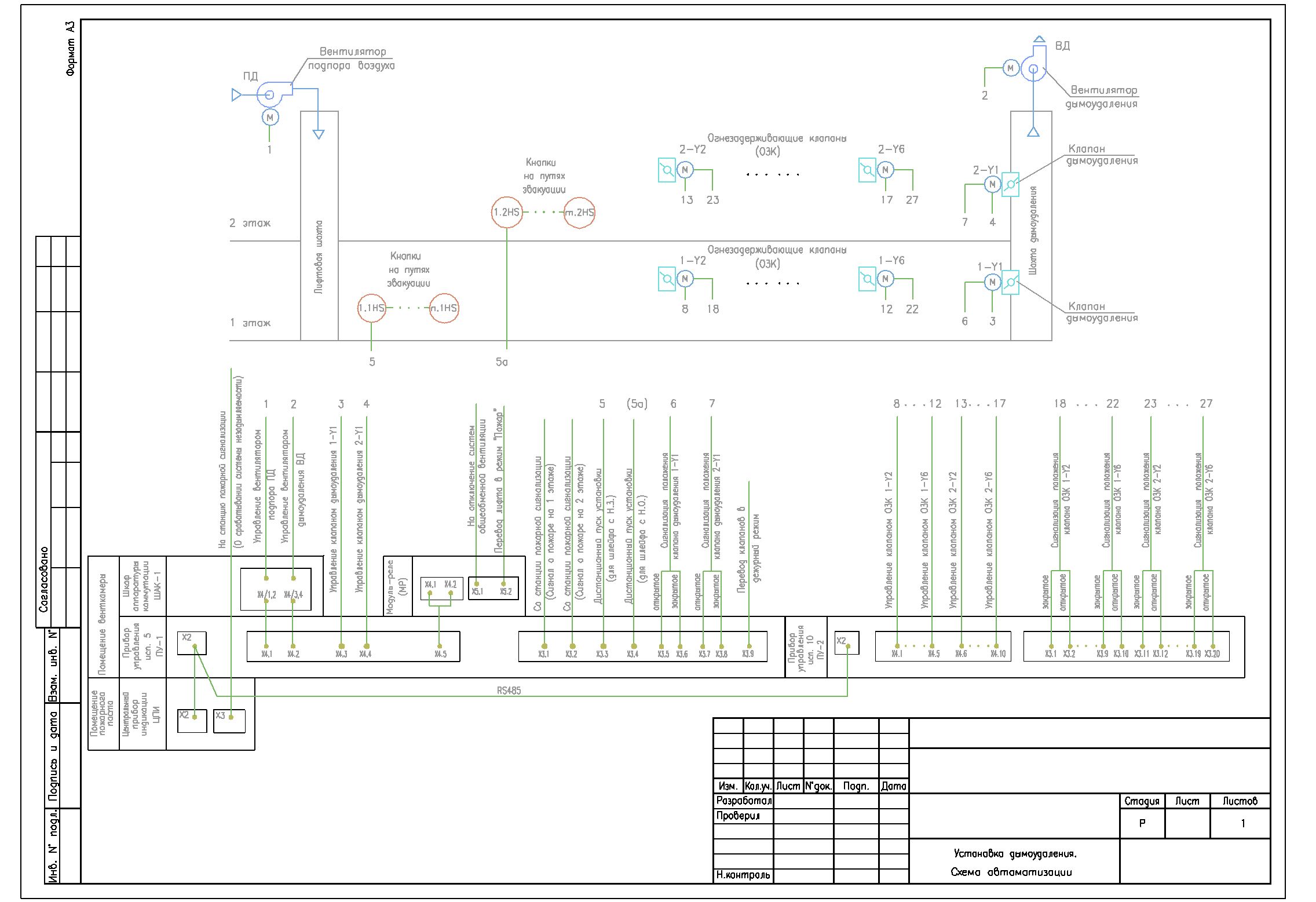

В проекте предусматривается дистанционный и автоматически пуск установки дымоудаления двухэтажного здания. Дистанционный пуск производится от кнопок HS, расположенных по месту. Автоматический пуск производится по сигналам пожарной сигнализации. Вне зависимости на каком этаже обнаружено задымление, включается вентилятор подпора воздуха в лестничные клетки (ПД), вентилятор дымоудаления (ВД), закрываются огнезадерживающие клапана 1-Y2…1Y6, 2-Y2…2Y6, выдаются сигналы на отключение общеобменной вентиляции и опускание лифтов. В зависимости от того, на каком этаже обнаружено задымление, открывается соответствующий клапан дымоудаления 1-Y1 (2-Y1).
Все огнезадерживающие клапаны и клапаны дымоудаления в дежурном режиме находятся под напряжением. Закрытие огнезадерживающих клапанов и открытие клапанов дымоудаления производится пружинами после снятия напряжения с электроприводов.
В помещении с круглосуточным пребыванием дежурного персонала установлен центральный прибор индикации (ЦПИ). ЦПИ ведет протокол событий и в виде световых, звуковых сигналов сигнализирует о:
- пуске установки дымоудаления (по направлениям).
- пуске вентиляторов;
- отключении автоматического пуска вентиляторов;
- неисправности любого шлейфа;
- неисправности электровводов питания;
- не открытии электроклапанов за установленное время.
- открытом/закрытом положении электоклапанов;

Останов вентиляторов и перевод электроклапанов в исходное состояние производится дистанционно с ЦПИ или ПУ при помощи команды «Сброс ПУ» (см. паспорта ПУ и ЦПИ).

Состав: Схема автоматизации, Схема подключений, ПЗ Язык документа
