Вентиляция (автоматизация) и отключение вентиляции при пожаре. Дымоудаление с помощью фонарей
1. Рабочая документация разработана на основании задания на проектирование.
2. Рабочие чертежи основного комплекта соответствуют заданию на проектирование, требованиям действующих технических регламентов, стандартов, сводов правил, других документов, содержащих установленные требования.
3. Рабочая документация разработана в соответствии с требованиями:
- 123-ФЗ "Технический регламент о требованиях пожарной безопасности" (с изменениями на 29 июля 2017 года) (редакция, действующая с 31 июля 2018 года);
- ГОСТ 21.408-2013 СПДС. Правила выполнения рабочей документации автоматизации технологических процессов;
- ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности";
- СП 3.13130.2009 "Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожаре. Требования пожарной безопасности";
- СП 5.13130.2009 "Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с Изменением N 1)";
- СП 6.13130.2013 "Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности";
- СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности";
- СП 60.13330.2016 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003";
- СП 73.13330.2016 "Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85";
- СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85";
- СП 77.13330.2016 "Системы автоматизации. Актуализированная редакция СНиП 3.05.07-85";
- СП 118.13330.2012 "Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009 (с Изменениями N1,2)";
- РМ 14-177-05 "Инструкция по монтажу электрических проводок систем автоматизации. Части 1...3.
- ПУЭ "Правила устройства электроустановок", изд. 6, 7.

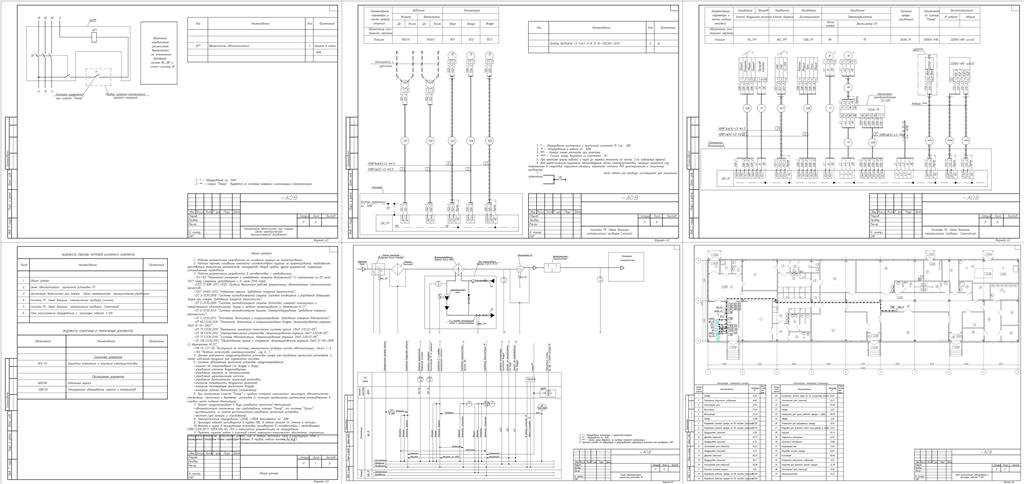

4. Данным комплектом предусматривается установка шкафа для управления приточной установкой, а также кабельная продукция для подключения системы.
5. Система автоматики приточной установки предусматривается:
- защита от замораживания (по воздуху и воде);
- управление клапаном воздухозаборным;
- управление клапаном по теплоносителю;
- управление циркуляционным насосом;
- управление вентилятором приточной установки;
- контроль запыленности воздушного фильтров;
- контроль температуры приточного воздуха;
- контроль работы вентилятора (отключение).
6. При поступление сигнала "Пожар" с прибора пожарной сигнализации происходит автоматическое отключение приточной и вытяжных установок (с помощью независимого распепителя установленного в силовом щите питания вентиляции).
7. Проект предусматривает 3 вида управления приточной вентиляцией:
- автоматическое отключение, при срабатывании сигнала "Пожар", от системы "Орион";
- дистанционное, сс пульта дистанционного управления приточной установки;
- местное (для наладки и опробования).
8. Электропитание оборудования ~220В, ~380В выполняется по ЭОМ.
9. Прокладка кабелей производится в трубах ПВХ, в кабель-каналах по стенам и потолку .
10. Монтаж и сдачу в эксплуатацию установки производить в соответствии с требованиями СП68.13330.2017, РД78.145-93, ПУЭ и технической документацией на оборудование.
11. Перечень скрытых работ и участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию: устройство штраб, ниш в стенах, прокладка труб в конструкции стен и перекрытий, штрабах стен, прокладка кабелей в трубах, кабель-каналах, и т.д.
