Автоматизация и диспетчеризация системы вентиляции АБК (административно-бытовой корпус).
Пять шкафов автоматики.
- Главная -
- Чертежи -
- Автоматизация и КИП -
- Проект автоматизации и диспетчеризации системы вентиляции АБК (административно бытовой корпус)
Проект автоматизации и диспетчеризации системы вентиляции АБК (административно бытовой корпус)
0
1
345
2
0
80
Сообщить о проблеме
Автор
ivexN
Дата
08.02.2019
Язык
Русский
Состав

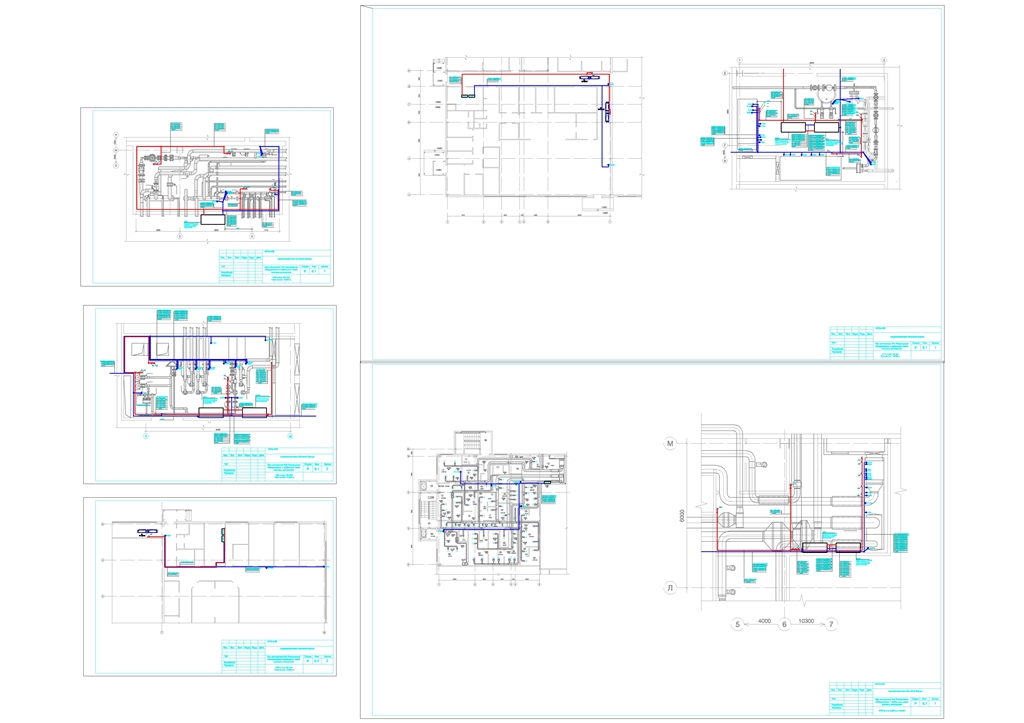

В проекте 5 шкафов автоматики. По каждому шкафу следующие документы: Общие данные; Спецификация оборудования; Функциональная схема автоматизации; Щит автоматики. Принципиальная схема соединений; Кабельный журнал; Размещение оборудования и кабельных трасс системы автоматики.
