Узел регулирования

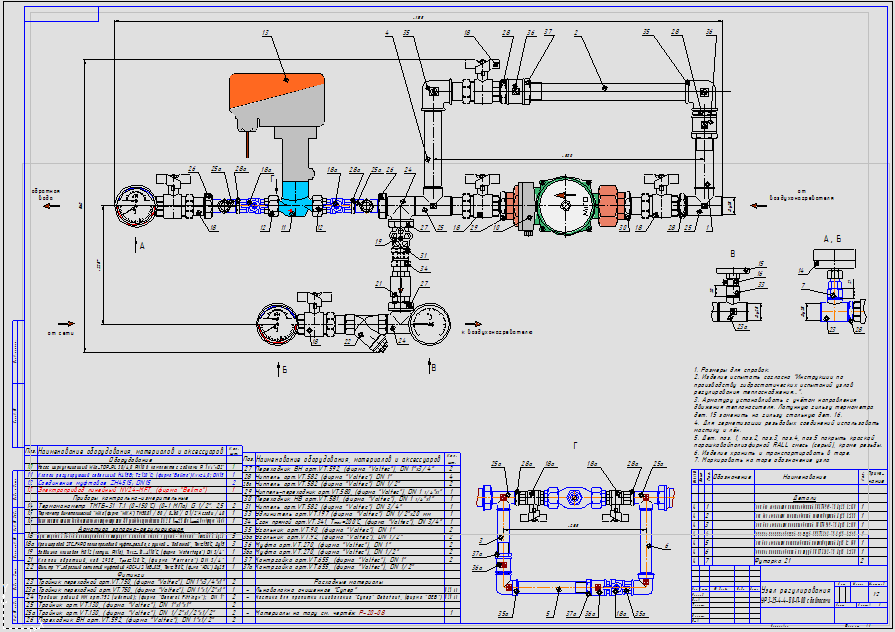

Общий вид.
Узел регулирования с байпасами для теплообменника кондиционера центрального каркасного.
Сантехника.
Смесительный узел регулирования для обвязки водяных калориферов (воздухонагревателей, теплообменников) систем вентиляции, фанкойлов и тепловых завес.
Подбор смесительного узла осуществляется выбором типоразмера смесительного клапана и производительностью циркуляционного насоса. Каждый смесительный клапан имеет характеристику Kvs (пропускная способность в м³/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для системы.
Исходные данные, необходимые для подбора смесительного узла:
W — мощность калорифера (кВт) или V — расход воды (м³/ч);
dT — разница температур входной и выходной воды (обычно 20 °С);
dPкал. — падение давления воды на калорифере (кПа).
