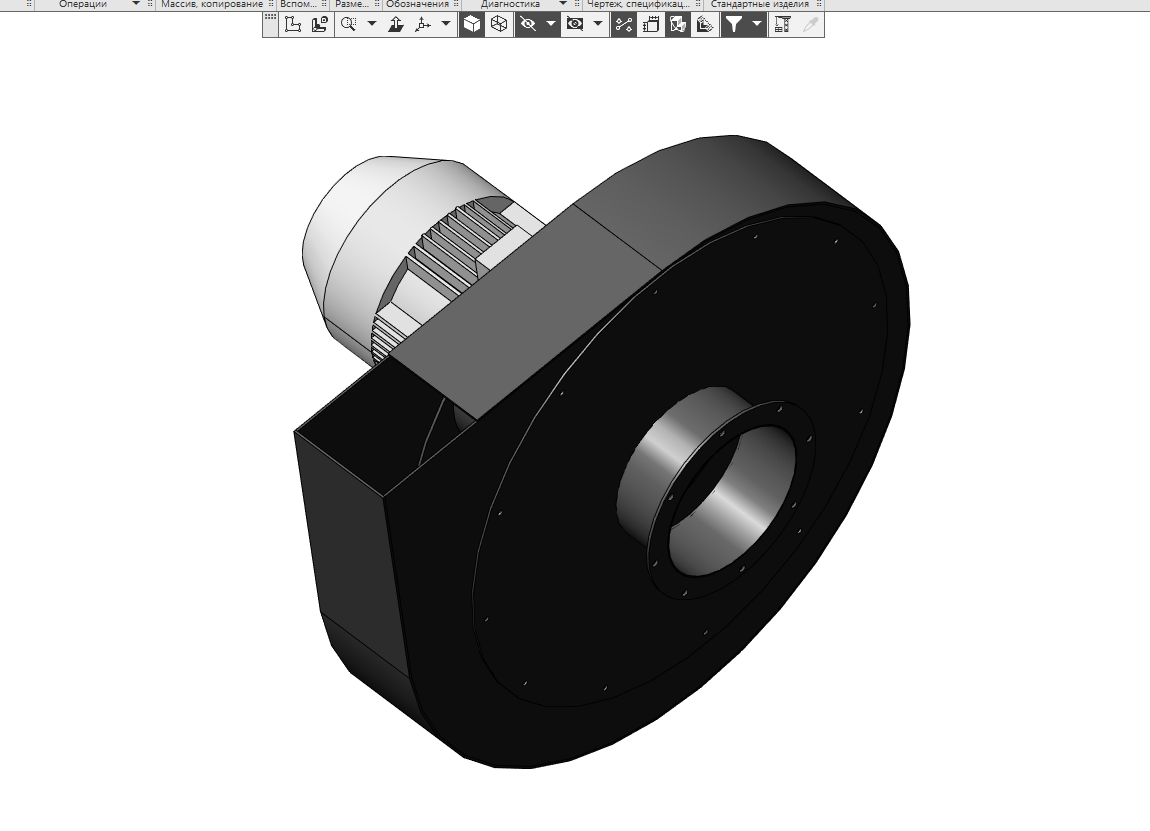

Вентилятор ВВД-8

― высокое давление от 1300 Па до 5000 Па
― производительность от 4600 м³/ч до 11000 м³/ч
― одностороннего всасывания
― 12 вперед загнутых лопаток
― диаметр рабочего колеса 800 мм
― спиральный поворотный корпус
― углеродистая сталь (по заказу ― алюминий, нержавеющая сталь, разнородные металлы)
― исполнение №1 и №5

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
ВВД-8/
ВВД-8/Вентилятор ВВД-8 _ D721250.a3d
ВВД-8/Диск _ D271250.07.01.02.cdw
ВВД-8/Диск _ D271250.07.01.02.m3d
ВВД-8/Диск _ D721250.01.00.02.m3d
ВВД-8/Диск задний _ D271250.07.00.03.cdw
ВВД-8/Диск задний _ D271250.07.00.03.m3d
ВВД-8/Кожух _ D271250.02.a3d
ВВД-8/Колесо рабочее _ D271250.07.a3d
ВВД-8/Колесо рабочее _ D721250.01.cdw
ВВД-8/Кольцо _ D271250.07.00.04.cdw
ВВД-8/Кольцо _ D271250.07.00.04.m3d
ВВД-8/Лопатка _ D721250.07.00.01.cdw
ВВД-8/Лопатка _ D721250.07.00.01.m3d
ВВД-8/Патрубок _ D721250.01.00.03.m3d
ВВД-8/Патрубок входной _ D721250.01.a3d
ВВД-8/Передний диск _ D271250.07.00.02.cdw
ВВД-8/Передний диск _ D271250.07.00.02.m3d
ВВД-8/Сварка лопаток рабочего колеса _ D721250.02.cdw
ВВД-8/Спецификация _ D721250.01.spw
ВВД-8/Спираль _ D721250.02.00.09.m3d
ВВД-8/Стенка задняя _ D271250.02.00.03.m3d
ВВД-8/Стенка передняя _ D721250.02.00.01.m3d
ВВД-8/Ступица _ D721250.07.01.01.cdw
ВВД-8/Ступица _ D721250.07.01.01.m3d
ВВД-8/Ступица с диском _ D721250.07.01.cdw
ВВД-8/Фланец _ D721250.01.00.01.m3d
ВВД-8/Электродвигатель АИР160S2.m3d
