Вентиляционные жалюзи

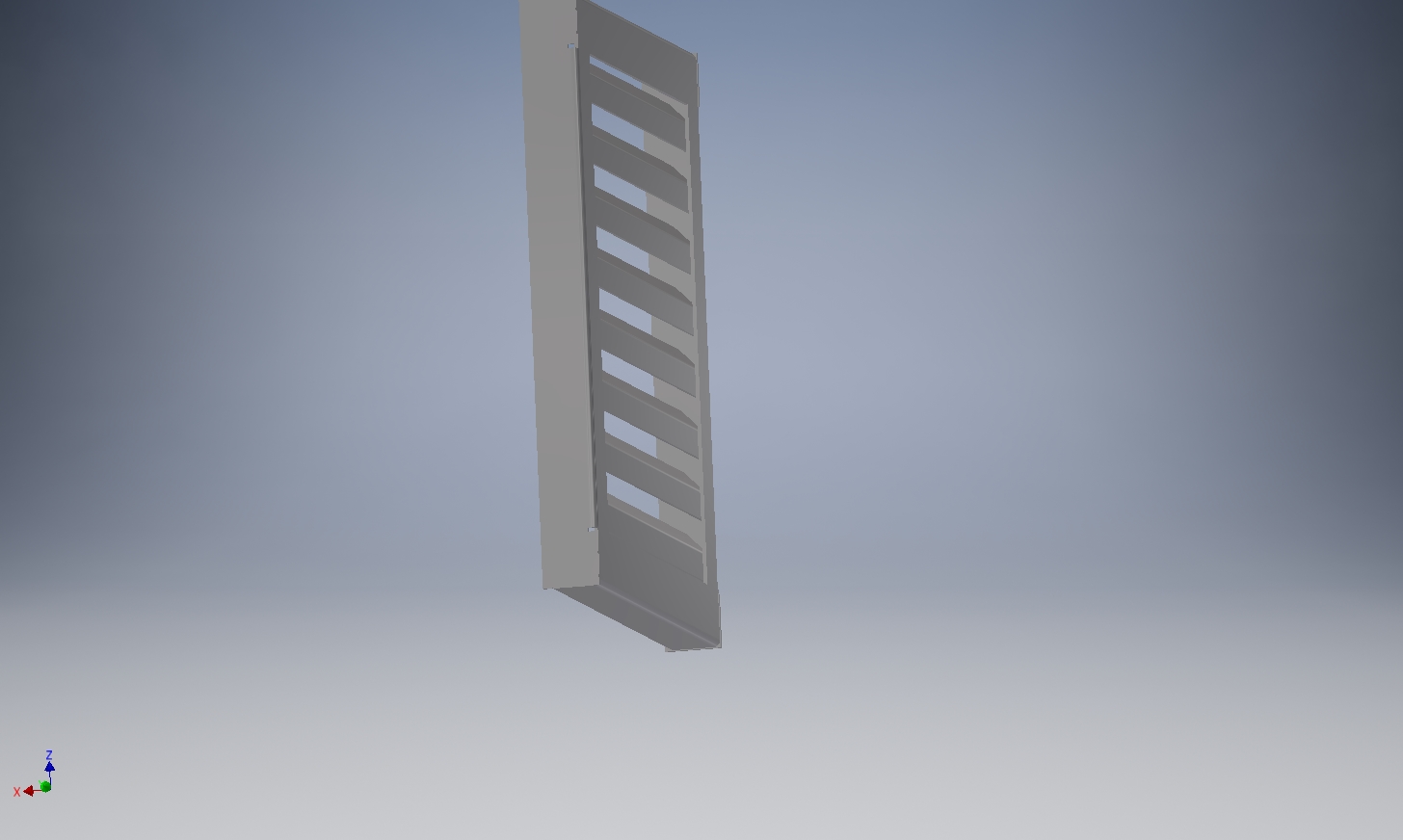

Жалюзи выполнены из листовой горячекатаной стали толщиной 2 мм. Они служат для вентиляции, регулировки температуры внутри корпусов дизель-генераторных установок, комплектных подстанций и проч. Особенностью является форма и расположение пластин, наиболее удобных для разметки и сборки в процессе изготовления, что позволяет добиться высокой точности и симметричности.

Состав: 3Д сборка и модели деталей Язык документа

Софт: Autodesk Inventor 2016

Файлы:
Жалюзи 0002.iam
Пластина 4.ipt
Уголок 1.ipt
Уголок 2.ipt
