Всепогодные вентиляционные жалюзи

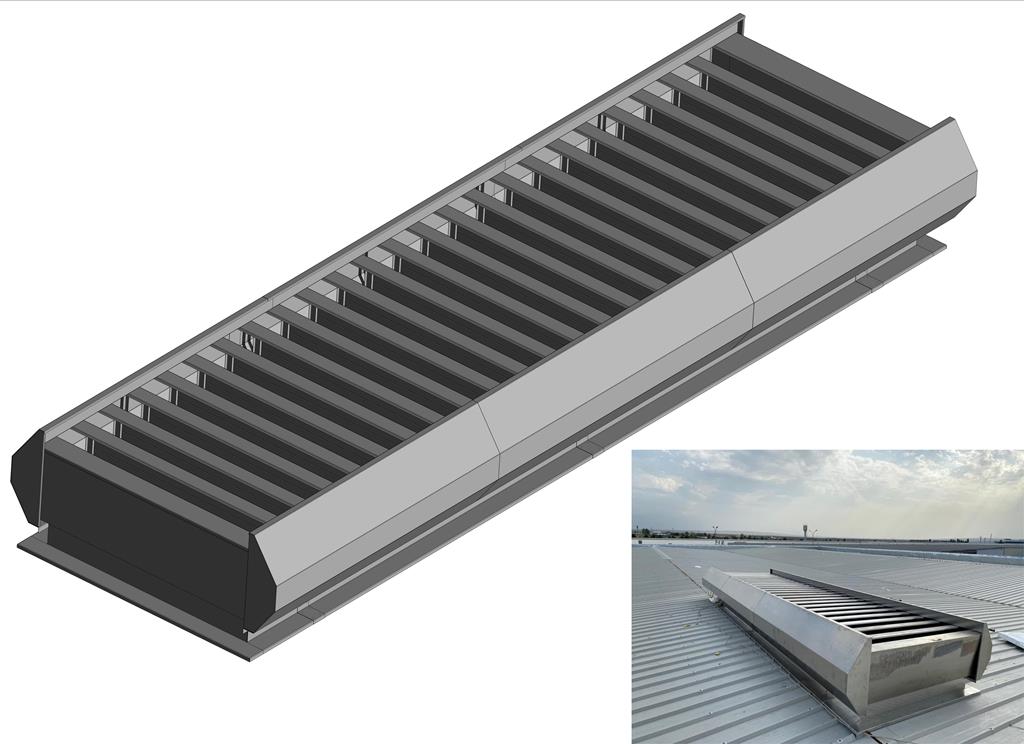

Всепогодные вентиляционные жалюзи ( Зенитный фонарь). Предназначен для установки на крышах промышленных зданий. Габаритные размеры Д:Ш:В - 6300х2000х800

Состав: 3Д сборка, 2Д чертежи

Софт: КОМПАС-3D 18.1

Файлы:

Всепогодные вентиляционные жалюзи/

Всепогодные вентиляционные жалюзи/13.31.1006 - Ребро 1.m3d

Всепогодные вентиляционные жалюзи/13.31.1010 - Задняя ребро.cdw

Всепогодные вентиляционные жалюзи/13.31.1003 - Профиль(покупной) L=380.m3d

Всепогодные вентиляционные жалюзи/Крышка - 13.31.1019.m3d

Всепогодные вентиляционные жалюзи/М6-13.31.1600-01 - Бокавая крышка в СБ - 1.cdw

Всепогодные вентиляционные жалюзи/13.31.1018 - Пластина соединительная .m3d

Всепогодные вентиляционные жалюзи/13.31.1003 - Профиль(покупной) L=380.cdw

Всепогодные вентиляционные жалюзи/13.31.1013 - Деталь для жалюзи - 1.m3d

Всепогодные вентиляционные жалюзи/М6-13.31.1600 - Бокавая крышка в СБ - 1.a3d

Всепогодные вентиляционные жалюзи/13.31.1006 - Ребро 1.cdw

Всепогодные вентиляционные жалюзи/13.31.1005 - Соединительная деталь.cdw

Всепогодные вентиляционные жалюзи/13.31.1004 - Нижнее балка L=2500.cdw

Всепогодные вентиляционные жалюзи/М3-13.31.1300 - Передняя ребро .a3d

Всепогодные вентиляционные жалюзи/М2-13.31.1200 - Нижнее балка L=2500 в СБ.cdw

Всепогодные вентиляционные жалюзи/М7-13.31.1700 - Бокавая крышка в СБ - 2.cdw

Всепогодные вентиляционные жалюзи/13.31.1018 - Пластина соединительная.cdw

Всепогодные вентиляционные жалюзи/13.31.1009 - Ребро жесткости .m3d

Всепогодные вентиляционные жалюзи/13.31.1017 - Боковушка .m3d

Всепогодные вентиляционные жалюзи/М7-13.31.1700 - Бокавая крышка в СБ - 2.a3d

Всепогодные вентиляционные жалюзи/13.31.1017-01 - Боковушка L=2274.cdw

Всепогодные вентиляционные жалюзи/13.31.1009 - Ребро жесткости.cdw

Всепогодные вентиляционные жалюзи/13.31.1014 - Деталь для жалюзи -2.m3d

Всепогодные вентиляционные жалюзи/М5-13.31.1500 - Жалюзи в СБ.cdw

Всепогодные вентиляционные жалюзи/13.31.1019 - Крышка.cdw

Всепогодные вентиляционные жалюзи/13.31.1007 - Ребро 2.m3d

Всепогодные вентиляционные жалюзи/13.31.1014 - Деталь для жалюзи -2.cdw

Всепогодные вентиляционные жалюзи/М4-13.31.1400 - Задняя ребро в СБ.a3d

Всепогодные вентиляционные жалюзи/Болт покупной (М8).m3d

Всепогодные вентиляционные жалюзи/13.31.1013 - Деталь для жалюзи - 1.cdw

Всепогодные вентиляционные жалюзи/13.31.1019-01 - Крышка.cdw

Всепогодные вентиляционные жалюзи/13.31.1004 - Нижнее балка L=2500.m3d

Всепогодные вентиляционные жалюзи/13.31.1011 - Деталь для задняя ребро - 1.m3d

Всепогодные вентиляционные жалюзи/М1-13.31.1100 - Нижнее балка в СБ.cdw

Всепогодные вентиляционные жалюзи/13.31.1016 - Рама L=2082.m3d

Всепогодные вентиляционные жалюзи/М4-13.31.1400 - Задняя ребро в СБ.cdw

Всепогодные вентиляционные жалюзи/13.31.1008 - Пластина 1700х462х1,5.cdw

Всепогодные вентиляционные жалюзи/М3-13.31.1300 - Передняя ребро.cdw

Всепогодные вентиляционные жалюзи/13.31.1007 - Ребро 2.cdw

Всепогодные вентиляционные жалюзи/13.31.1008 - Пластина 1700х462х1,5.m3d

Всепогодные вентиляционные жалюзи/13.31.1015 - Деталь для жалюзи - 3.cdw

Всепогодные вентиляционные жалюзи/А1-13.31.1000 - Всепогодные вентиляционные жалюзи.cdw

Всепогодные вентиляционные жалюзи/13.31.1015 - Деталь для жалюзи - 3.m3d

Всепогодные вентиляционные жалюзи/М1-13.31.1100 - Нижнее балка в СБ.a3d

Всепогодные вентиляционные жалюзи/13.31.1001 - Нижнее балка left, L=500.cdw

Всепогодные вентиляционные жалюзи/13.31.1017 - Боковушка L=2000.cdw

Всепогодные вентиляционные жалюзи/13.31.1005 - Соединительная деталь.m3d

Всепогодные вентиляционные жалюзи/13.31.1011 - Деталь для задняя ребро - 1.cdw

Всепогодные вентиляционные жалюзи/13.31.1002 - Нижнее балка .m3d

Всепогодные вентиляционные жалюзи/13.31.1001 - Нижнее балка, L=500.m3d

Всепогодные вентиляционные жалюзи/М5-13.31.1500 - Жалюзи в СБ.a3d

Всепогодные вентиляционные жалюзи/13.31.1016 - Рама L=2082.cdw

Всепогодные вентиляционные жалюзи/13.31.1001-01 - Нижнее балка right, L=500.cdw

Всепогодные вентиляционные жалюзи/А1-13.31.1000 - Всепогодные вентиляционные жалюзи.a3d

Всепогодные вентиляционные жалюзи/М2-13.31.1200 - Нижнее балка L=2500 в СБ.a3d

Всепогодные вентиляционные жалюзи/13.31.1010 - Задняя ребро.m3d

Всепогодные вентиляционные жалюзи/13.31.1012 - Деталь для задняя ребро - 2.cdw

Всепогодные вентиляционные жалюзи/13.31.1012 - Деталь для задняя ребро - 2.m3d

Всепогодные вентиляционные жалюзи/13.31.1002 - Нижнее балка.cdw

Всепогодные вентиляционные жалюзи/Screenshot_25.jpg
