Жалюзи поворотные

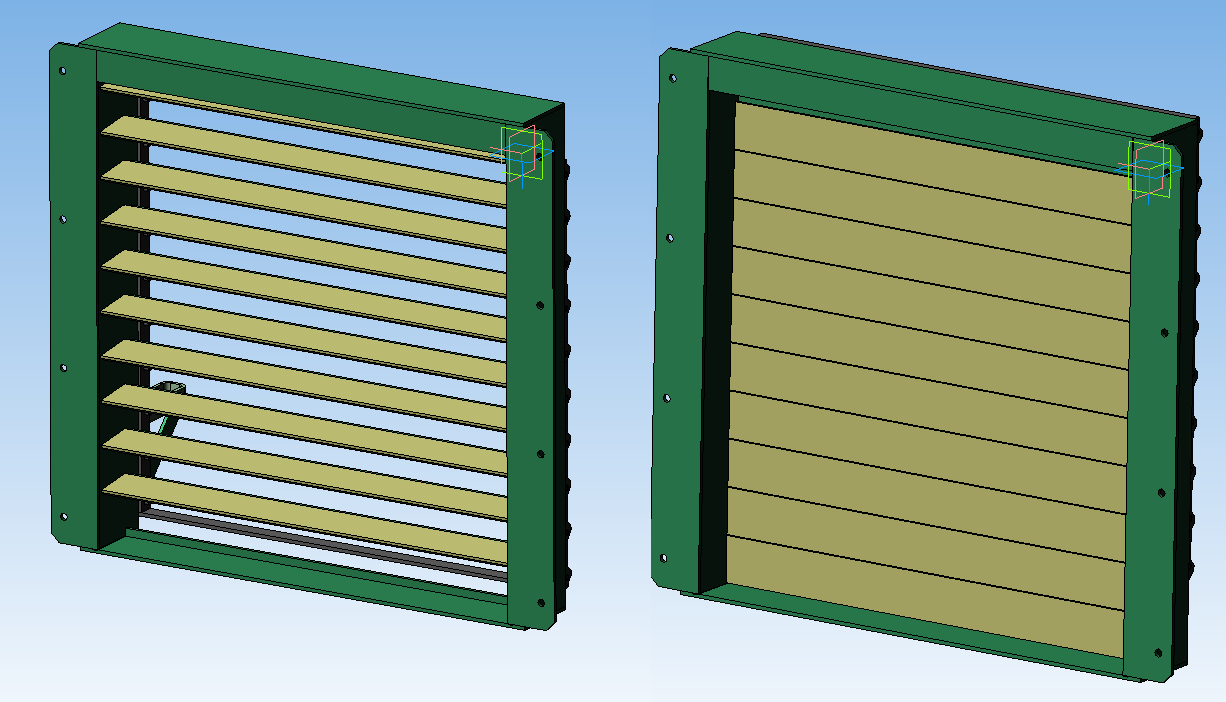

Жалюзи поворотные предназначены для защиты и выброса (забора) воздуха из дизельного отсека. установочные размеры: длина - 555 мм, высота - 570 мм.

Состав: 3D сборка, Сборочный чертеж, деталировка, спецификация Язык документа

Софт: КОМПАС-3D 16.0.09

Файлы:
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.100 СБ-Жалюзи.a3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.140-1 СБ-Рычаг.a3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.140 СБ-Рычаг.a3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.150 СБ-Створка.a3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.100 СБ-Жалюзи.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.101-Стенка.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.102-Перемычка.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.103-Основание.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.105-Накладка.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.108-Тяга.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.112-Рычаг.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.113-Упор.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.140 СБ-Рычаг.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.141-Ушко.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.142-Штырь.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.150 СБ-Створка.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.151-Уголок.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.152-Ось.cdw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.153-Планка.cdw
ЛАР.422.6897.100 СБ-Жалюзи\~$Р.422.6897.105-Накладка.m3~
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.101-Стенка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.102-Перемычка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.103-Основание.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.104-Фальшстенка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.105-Накладка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.106-Пластина.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.107-Юбка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.108-Тяга.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.109-Перемычка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.110-Распорка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.111-Основание верхнее.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.112-Рычаг.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.113-Упор.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.141-Ушко.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.142-Штырь.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.151-Уголок.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.152-Ось.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.153-Планка.m3d
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.100 Жалюзи.spw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг\ЛАР.422.6897.140-Рычаг.spw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка\ЛАР.422.6897.150-Створка.spw
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.140 СБ-Рычаг
ЛАР.422.6897.100 СБ-Жалюзи\ЛАР.422.6897.150 СБ-Створка
ЛАР.422.6897.100 СБ-Жалюзи
