Вентиляция и отопление деревообрабатывающего цеха

Восточно-Казахстанский Государственный Технический Университет им. Д.Серикбаева
Курсовой проект по дисциплине «Промышленная вентиляция»
на тему «Вентиляция и отопление деревообрабатывающего цеха»
Усть-Каменогорск 2015

В данном курсовом проекте необходимо запроектировать приточно-вытяжную вентиляцию и систему отопления промышленного здания, в котором имеется деревообрабатывающий цех. Проектируемый объект расположен в городе Усть-Каменогорск. Здание имеет один этаж. Высота от пола до низа фермы Н=6 м. Стены выполнены из железобетонных панелей с утеплителем из минваты. Полы, не утепленные на грунте (бетонные). Фасад здания ориентирован на север. В наружных стенах ориентированных на запад и восток расположены ворота размером 4,2х4,2 метра. Заполнение световых проёмов – тройное остекление в металлических переплётах. Толщина стекла 3,5 мм. Размеры окна 3х3 метра. Источник теплоснабжения ТЭЦ. Теплоноситель: перегретая вода с параметрами tг=150оС, tо=70оС. Перекрытие из ребристых железобетонных плит с утеплителем из пенополистирола.

Содержание
1 Описание проектируемого объекта и конструктивных особенностей здания. 3
2 Описание технологического процесса и характеристика выделяющихся вредностей 3
3 Параметры наружного и внутреннего воздуха для трех периодов года 4
4 Теплотехнический расчет ограждающих конструкций 5
5 Расчет теплопотерь здания 8
6 Расчет теплопоступлений 9
7 Составление теплового баланса и выбор системы отопления 17
8 Расчет поверхности нагревательных приборов системы отопления 18
9 Определение типов и производительности местных отсосов от технологического оборудования 19
10 Расчет воздухообмена для теплого, холодного периодов и переходных условий и выбор расчетного воздухообмена 22
11 Описание принятых решений приточно-вытяжной вентиляции в здании 23
12 Расчет раздачи приточного воздуха 23
13 Аэродинамический расчет приточной и вытяжной механических систем 25
14 Подбор вентиляционного оборудования 32
15 Расчет и подбор воздушно-тепловой завесы 34
Список литературы 37

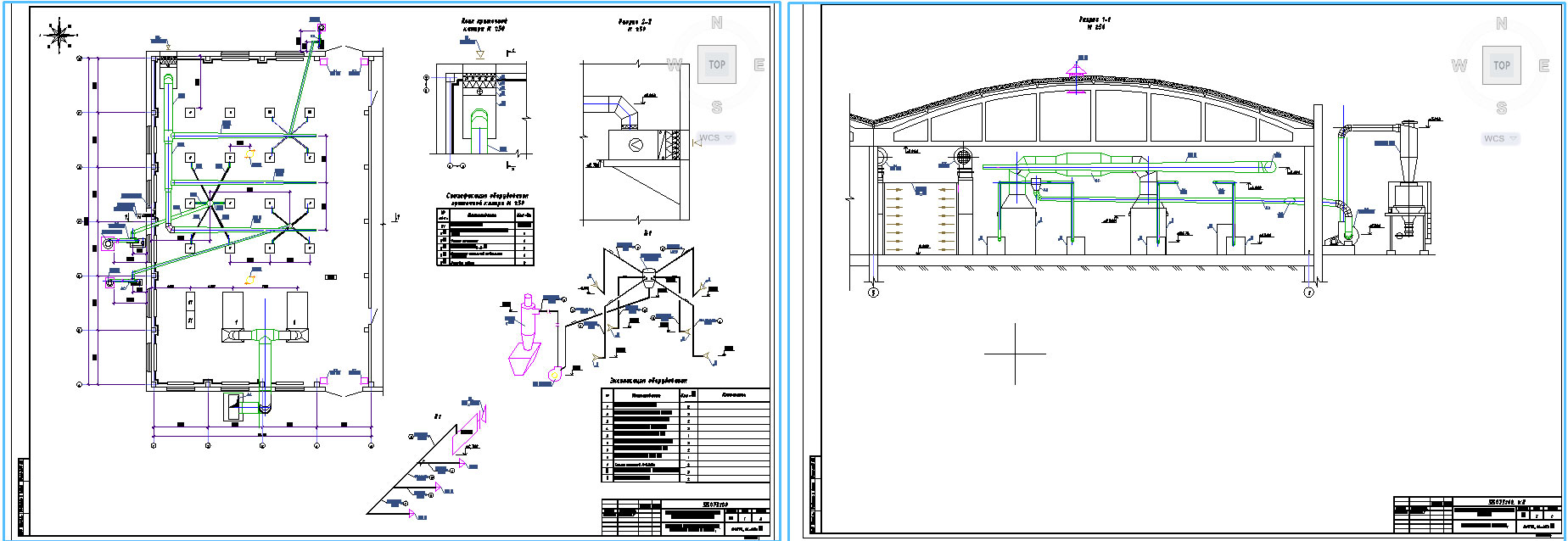

Состав: Планы, Схемы, Разрезы, ПЗ Язык документа

Софт: AutoCAD 2016

Сайт: www

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция и отопление деревообрабатывающего цеха

Чертеж_Пром.Вентиляция_Уварова_14-БЖз-2.dwg
Курсовой проект_ПромВент_Уварова И.А. 14-БЗж-2.docx
