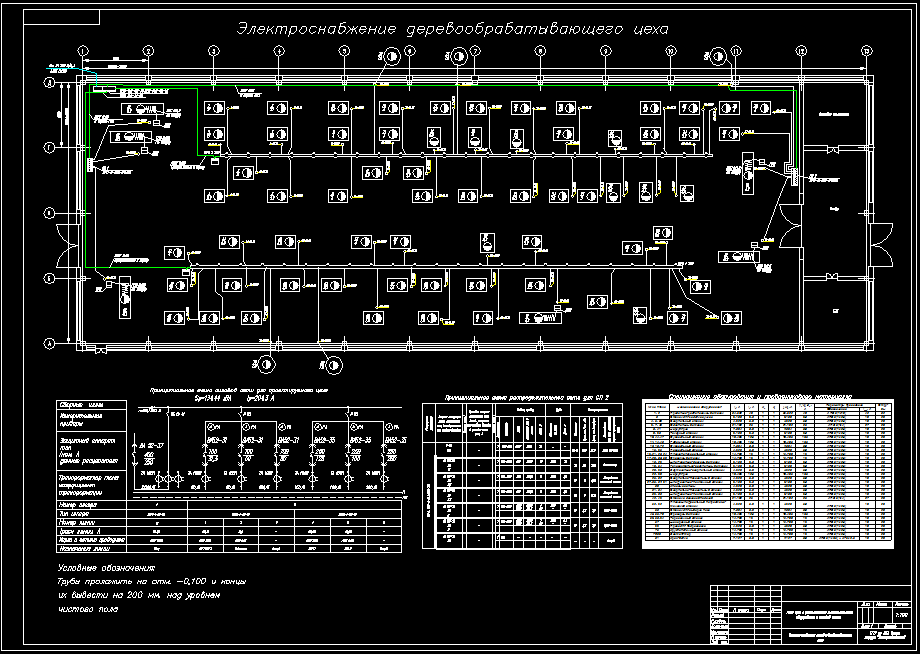

Электроснабжение деревообрабатывающего цеха

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМЕНИ П.О.СУХОГО
Факультет «Заочный»
Кафедра «Электроснабжение»
РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА к курсовому проекту
по дисциплине «Потребители электроэнергии»
на тему: «Электроснабжение деревообрабатывающего цеха»
Гомель 2018

На расстоянии 150 метров от проектируемого цеха находится ТП Sт=400 кВА с током короткого замыкания на выводах 6 кВ трансформатора ТП – 16,7 кА, от ТП возможно запитать проектируемый цех по кабельной линии 6 или 0,4 кВ (Данный выбор осуществим на основе расчетов максимальной мощности потребляемой цехом). Так же от данного ТП запитана сторонняя нагрузка потребителей характеризующаяся коэффициентом загрузки трансформатора ТП, β=0,85, о.е. и коэффициентом мощности на трансформаторе ТП, cosφ=0,85, о.е.
№ на плане Наименование электроприемников. Руст, кВт
1, 2 Продольно-распиловочный станок 17
3 Станок для заделки сучков 3
4, 5, 50 Сверлильный станок 2,2
6, 7, 43 Однопильный станок 10
8, 41 Циркулярка 4
9, 68 Токарный станок 3
10, 44, 47 Фуговальный станок 5,5
11, 14, 48 Рейсмусный станок 5,5
12, 13, 72 Фуговальный станок 4
15, 65 Пазовальный станок 2,2
16, 21, 23, 24 Плоскополировальный станок 7,5
17, 29, 33, 59 Фрезерный станок 7,5
18, 26 Шлифовально-дисковый станок 3
19, 54 Горизонтально-сверлильный станок 3
20, 63 Вертикально-сверлильный станок 2,2
22, 69 Циркулярка 5,5
25, 32 Сверлильно-пазовальный станок, вертикальный 2,2
27, 35, 37, 61 Шлифовально-ленточный станок 3
30 Клеевые вальцы 2,2
31, 34 Сверлильно-пазовальный станок, вертикальный 2,2
36 Шлифовально-ленточный станок с подвижным столом 3
38 Шлифовально-ленточный станок с неподвижным столом 3
42, 46 Станок с дисковой подачей 10
52, 62 Плоскошлифовальный полуавтоматический станок 2,2
53 Станок для выборки паза 4
45, 55, 70 Фрезерный станок 5,5
56, 58, 64 Торцовочный станок 7,5
57 Шинорезный станок 7,5
66 Пресс для подрессовки 2,2
75 Круглопалочный станок 7,5
76-80 Вентилятор 7,5
81 Кран-балка 3,2

Введение. 3
1. Характеристика и анализ основных исходных данных для проектирования системы цехового электроснабжения. 4
2. Формирование первичных групп электроприемников для проектируемой электрической сети цеха. 7
3. Расчет электрических нагрузок первичных групп электроприемников. 9
4. Расчет осветительных нагрузок цеха. 19
5. Разработка схемы питания силовых электроприемников цеха. 20
6. Расчет электрических нагрузок узлов электрической сети и всего цеха. 22
7. Выбор конструктивного исполнения электрической сети, марки проводов, кабелей, типа шинопроводов и способов их прокладки. 23
8. Выбор сетевых электротехнических устройств и аппаратов защиты в них. 24
9. Расчет защитных аппаратов электроприемников и электрических сетей. 25
10. Выбор сечений проводов и жил кабелей, шинопроводов для подключения ЭП и силовых объектов. 29
11. Выбор источника электроснабжения цеха 32
12. Компенсация реактивных нагрузок в электрических сетях цеха. 34
13. Расчет токов трехфазного и однофазного короткого замыкания на напряжение до 1 кВ. 35
14. Проверка на электодинамическую стойкость к токам КЗ ШР (ШРА) и на успешность срабатывания от токов КЗ защитного аппарата линии, питающей ШР (ШРА). 37
15. Определение величины напряжения на зажимах наиболее удаленного от ВРУ (ТП) электроприемника цеха. 39
Заключение. 41
Список используемой литературы. 42
