Проектирование системы электроснабжения цеха деревообрабатывающего завода

ТвГТУ, Энергоснабжение, Система электроснабжения, 2015
Курсовой проект на тему проектирование СЭС цеха деревообрабатывающего завода

Исходные данные для проектирования:
Механический цех получает электроснабжение от главной понизительной подстанции (ГПП).Расстояние от ГПП до ЦТП-1 км, а от энергосистемыдо ГПП -10 км, Напряжение на ГПП- 6и10 кВ.
Количество рабочих смен – 2.
Потребители цеха имеют 2 категорию надежности.
Размеры цеха: А х В = 50 х 40 м.

Введение 3
Исходные данные для проектирования 3
1. Сводная ведомость электрооборудования цеха 4
2. Выбор напряжения цеховой питающей сети 6
3. Разработка принципиальной схемы внутрицехового электроснабжения 7
4. Расчёт электрических нагрузок 8
4.1.Общие положения 8
4.2. Расчёт нагрузки первого уровня 8
4.3. Расчёт нагрузки второго уровня 9
4.4. Расчёт нагрузки третьего уровня 14
4.5. Расчёт пиковых нагрузок 15
5. Выбор силовых трансформаторов, установка ЦТП 20
6. Компенсация реактивной мощности 21
7. Расчёт силовой электрической сети цеха 22
8. Расчёт токов короткого замыкания 26
9. Выбор защитной и коммутационной аппаратуры 31

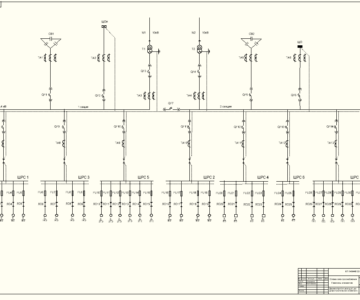

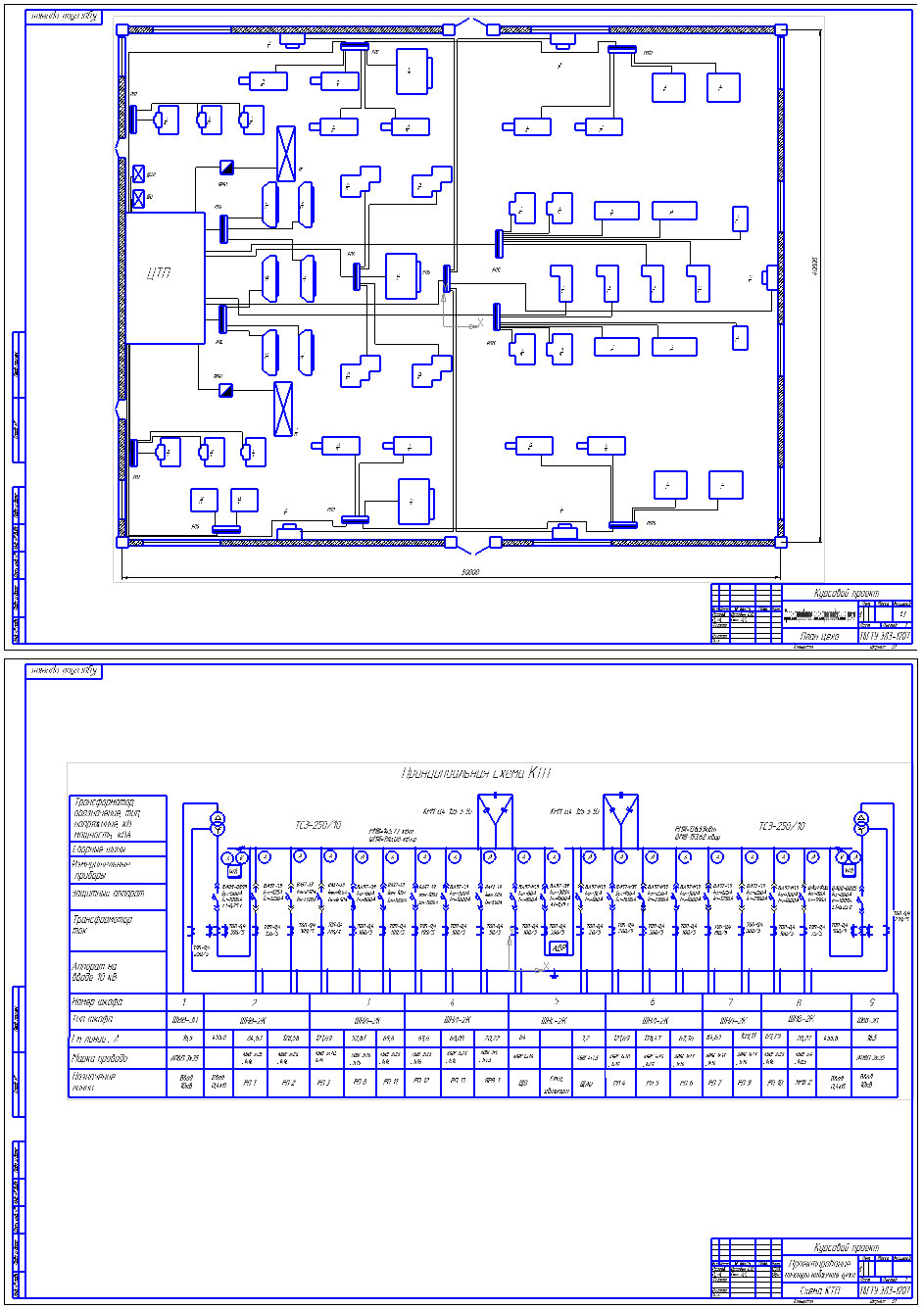

К пояснительной записке прилагаются два чертежа на листах формата А1. На первом листе приводятся план цеха с размещением оборудования с указанием места расположения КТП, РП, ЩО, ЩАО, а также схема прокладки электрических сетей. На втором листе приводятся принципиальная электрическая схема КТП и принципиальная электрическая схема питающей сети.

Состав: Принципиальная схема КТП, План цеха, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:
Проектирование электроснабжения цеха _ Курсовой проект.cdw
Skhema_KTP (1).cdw
KP.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Spaik
Дата: 2016-04-18
Просмотры: 6486
