Электроснабжение деревообрабатывающего цеха домостроительного комбината

КОГОБУ СПО Кировский механико-технологический техникум
Специальность: Техническая эксплуатация и обслуживание электрического и электромеханического оборудования (по отраслям)
Курсовой проект по предмету: Электроснабжение промышленных предприятий
На тему: Электроснабжение деревообрабатывающего цеха домостроительного комбината
г.Киров 2015

Деревообрабатывающий цех предназначен для выпуска пиломатериалов из бревен и изготовления изделий из древесины. Такие цеха часто входят в состав различных предприятий, в которых по технологии предусмотрено использование древесных материалов и изделий из нее (мебельные фабрики, предприятия строительной индустрии, выпуск товаров народного потребления, модельные цеха литейных производств и другие ).

Данный цех деревообработки состоит из раскроечного участка и участка механической обработки материала древесины.

Раскроечный участок предназначен для раскроя досок на заготовки в соответствии с особенностями выпускаемых изделий. Основной технологической операцией в нем является пиление, которое производится на станках различного назначения, в данном случае круглопильные станки и балансировочные пилы. Станки продольной распиловки предназначены для пиления вдоль волокон, то есть распиловки досок на рейки. Отрезные станки, наоборот, предназначены для поперечной резки досок. Отходами раскроечного участка являются обрезки досок и опилки.

Участок механической обработки предназначен для изготовления отдельных деталей изделий из заготовок, поступающих с раскроечного участка. Здесь используются фуговальные, шлифовальные станки. Все станки оборудуются местными отсосами.

Фуговальные станки предназначены для получения гладкой поверхности изделия. В процессе строгания с изделия снимается стружка различных размеров. Образование пылевой фракции так же происходит, так как в отличие от обычного ручного рубанка, на механических станках образуется не длинная витая стружка, а короткая и мелкая. Это происходит потому, что чаще всего рубанок имеет режущие ножи, расположенные на вращающемся цилиндре. Ножи в процессе вращательного движения снимают короткие стружки при каждом обороте рабочего органа.

Содержание
Введение
1. Общая часть
1.1. Характеристика объекта и его оборудования 4
1.2. Категории надёжности электроснабжения, пожаро- и взрывопасности 5
2. Основная часть
2.1 Расчёт силовой нагрузки 7
2.2 Расчёт нагрузки освещения 9
2.3 Компенсация реактивной мощности 11
2.4 Выбор числа и мощности трансформаторов цеховой ТП 14
2.5 Расчёт токов к.з. 19
2.6 Выбор схемы электроснабжения цеха 26
2.7 Технический расчёт схемы электроснабжения цеха
2.7.1 Выбор плавких предохранителей 27
2.7.2 Расчёт мощности по узлам 29
2.7.3 Выбор сечений питающих и распределительных линий 31
2.8 Компоновка и описание конструкции КТП 2×ТСЗ 630/10 кВ 35
2.9 Выбор и проверка высоковольтного кабеля 36
2.10 Выбор оборудования РУ – 0,4 кВ
2.10.1 Проверка шин РУ-0,4 кВ 39
2.10.2 Выбор ККУ 42
2.10.3 Выбор и проверка трансформаторов тока РУ-0,4 кВ 42
2.10.4 Выбор автоматических выключателей РУ-0,4 кВ 45
2.10.5 Выбор и проверка изоляторов РУ-0,4 кВ 47
Заключение 48
Библиографический список 49

Состав: Документация общая, вновь разработанная; Пояснительная записка; Схема электроснабжения; Перечень элементов; План силовых сетей 0,4 кВ; Компоновка и описание конструкции цеховой КТП; Язык документа

Софт: Другая SPL7.0

Сайт: www

Файлы:

Каталог / Инженерные системы / Электроснабжение и освещение / Электроснабжение деревообрабатывающего цеха домостроительного комбината

komponovka.docx
план цеха.spl7

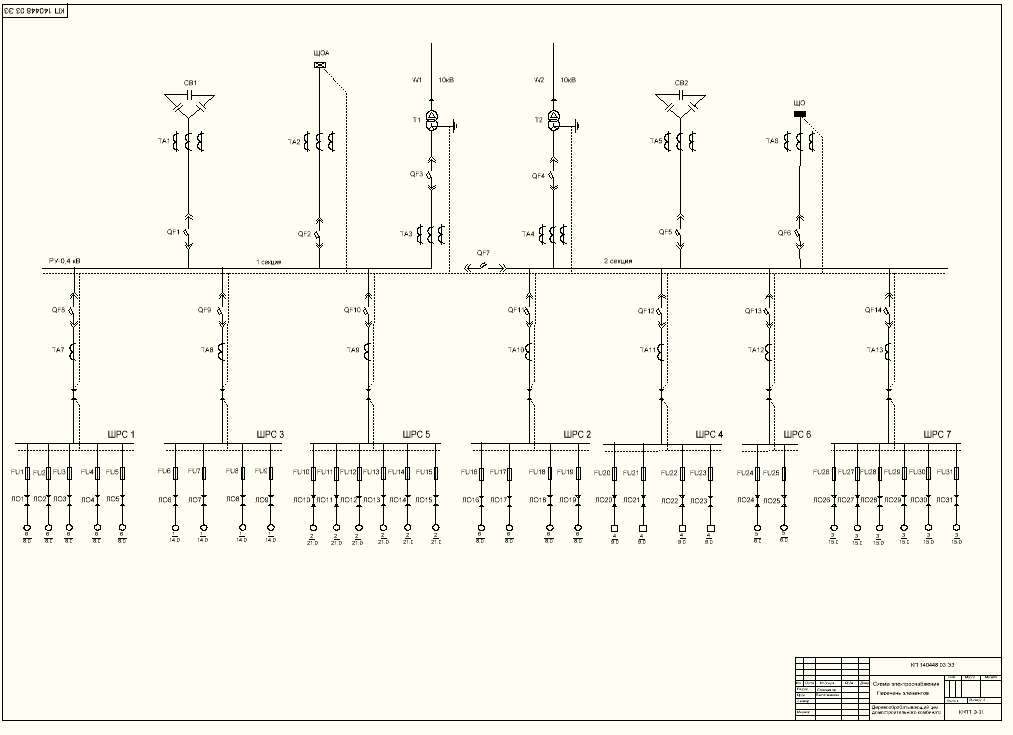

Схема электроснабжения.spl7
Титульник.doc
Чист.курсач.docx
