Вентиляция и отопление дома 2-х этажного

Показана устройство вентиляции и отопления, по офисным помещениям здания. Здание деревянное было печное отопление.

В настоящем разделе рабочей документации рассматривается замена существующих систем вентиляции, отопления, а такжеразработка новых систем в соответствие с СП 60.13330.2012 «Отопление, вентиляция, кондиционирование», СП 118.13330.2012 «Общественные здания и сооружения» в здания расположенного по адресу: г.Архангельск, ул. ,
Расчетные параметры наружного воздуха:
- в холодный период года -33°C
- в теплый период года +241°C
Расчетные параметры внутреннего воздуха приняты согласно нормативным документам.
Система теплоснабжения - закрытая. Подключение систем отопления - по зависимой схеме со
смесительными насосами. Схема подключения ГВС - двухступенчатая смешаная.
В качестве теплоносителя для систем отопления принята вода 95-70 °С, в системе гвс - 60 °С.
Система отопления двухтрубная, горизонтальная с попутным движением теплоносителя.
В качестве нагревательных приборов приняты конвекторы "НовоТерм" (Россия) с
термостатическими элементами. Трубопроводы систем отопления выполнить из водогазопроводных труб. Трубопроводы в местах пересечения стен и перекрытий прокладывать в гильзах.
Трубопроводы проходящие над дверными проемами, транзитные трубопроводы проложить с
изоляцией из вспененного каучука б=25мм К-flex.
Воздухоудаление из системы отопления осуществляется через встроенные воздуховыпускные краны
отопительных приборов и воздушники, установленные в верхних точках системы отопления.
Спуск воды осуществляется через спускники в низших точках системы и приборов.
Проектом предусмотрено автоматическое регулирование теплоотдачи и отключение приборов
отопления.
Вентиляция.

Вентиляция здания - общеобменная, приточная и вытяжная, с механическим побуждением. Общеобменная вентиляция осуществляется приточкой П1и вытяжкой В1 фирмой "ВЕЗА" (Россия) с электрическим воздухонагревателем.
Воздухообмены определены по кратности, из расчета ассимиляции тепло- и влагоизбытков от технологического оборудования, а также из условия обеспечения воздушного баланса.
Вентияционное оборудование располагается на чердаке здания. Все вентиляционное оборудование снабжено средствами снижения и глушения шума для создания в обслуживаемых помещениях, а также на прилегающей территории уровня звукогвого давления, не превышающего допустимого в соответствии с требованиями СНиП 23-02-2003.
Регулирование систем вентиляции осуществляется воздушными клапанами Канал-Регуляр.
Приток и вытяжка осуществляется через приточные регулируемые решетки АМР.
Допускается уточнять трассировку трубопроводов и воздуховодов с учетом местных условий.
Допускается замена оборудования на аналогичное по техническим характеристикам.

Монтажные указания

Места прохода воздуховодов через междуэтажные перекрытия заделать огнестойким материалом с пределом огнестойкости не ниже предела огнестойкости пересекаемого перекрытия. При пересечении перекрытий и противопожарных стен на воздуховодах
устанавливаются огнезадерживающие клапана. При пожаре производится автоматическое отключение вентсистем. Воздуховоды изготавливаются из оцинкованной стали по ГОСТ 14918-80* .
Монтаж систем вести в соответствие с СП 73.13330.2012 «Внутрнние санитарно-технические системы».
Допускается уточнять трассировку трубопроводов и воздуховодов с учетом местных условий. Допускается замена оборудования на аналогичное по техническим характеристикам.

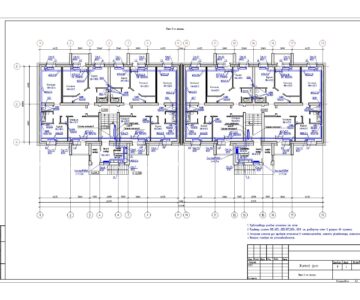

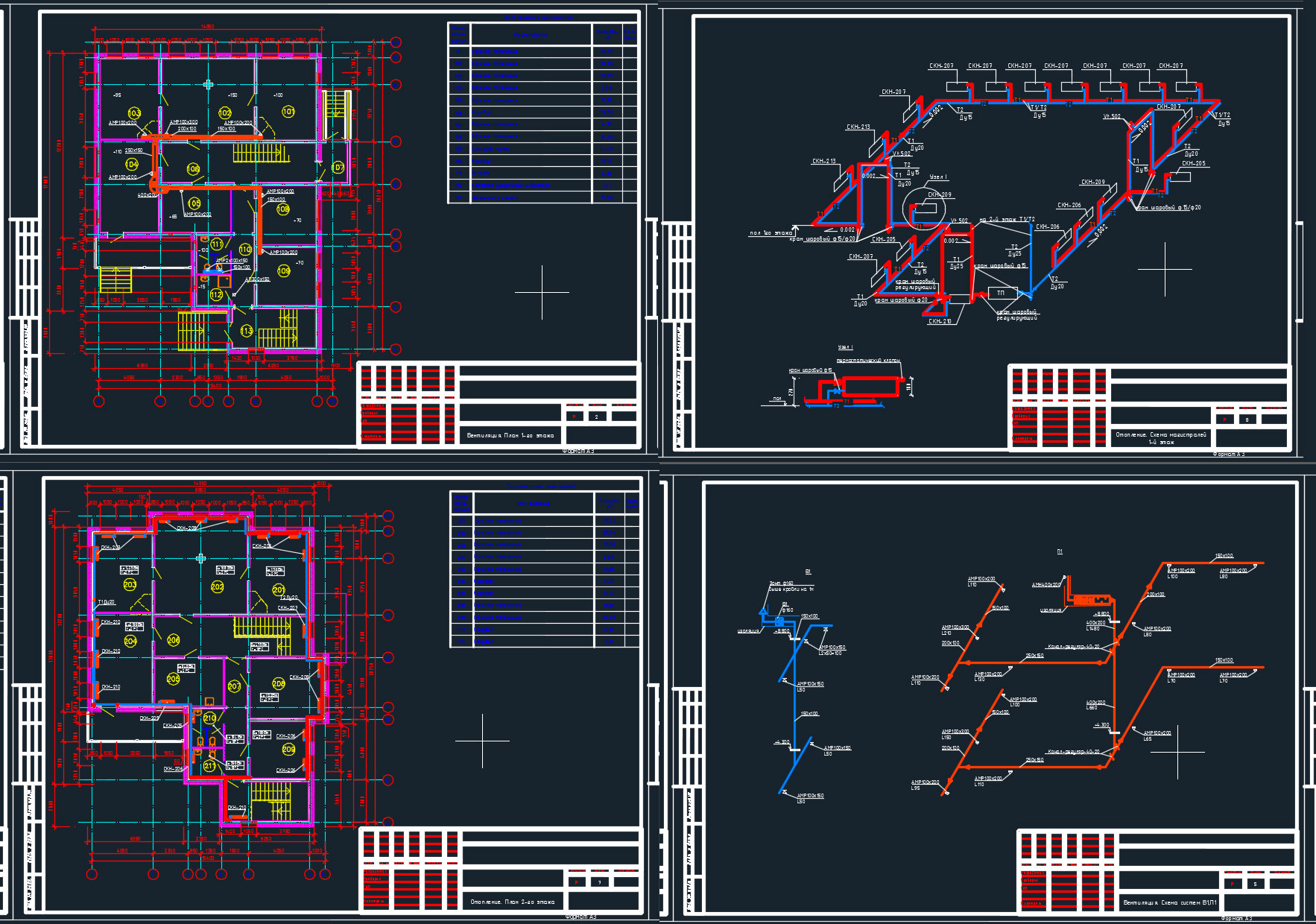

Состав: Общие данные, план 1-го этажа, план 2-го этажа, схема систем вентиляции и отопления, спецификации (проект 15 листов)

Софт: AutoCAD 14

Файлы:
33.01.-ОВ.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: tytti7226
Дата: 2020-02-28
Просмотры: 205
Язык: Русский Язык документа
2 комментария
    1

    А есть ли какая пояснительная записка с расчетами?

      2

      Это рабочий проект, не студенческая работа. Есть лист с ОД.
