Отопление и вентиляция жилого 3-х этажного здания

Предварительный просмотр отсутствует, но Вы всегда можете попросить его добавить в комментариях

Ижевский государственный технический Университет
Кафедра «Гидравлика и теплотехника»
Курсовой проекту «Отопление и вентиляция жилого 3-х этажного здания»
по дисциплине «Теплогазоснабжение и вентиляция»

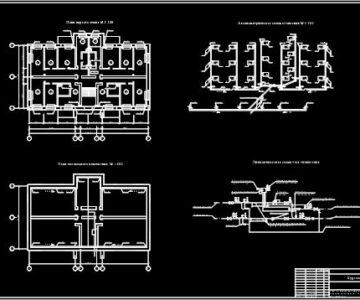

Курсовой проект с аксонометрическими схемами, расчетами и пояснительной запиской, чертежи планов подвала планов первого и последующих этажей и система отопления

Исходные данные проектирования:
Проектируются системы отопления и вентиляции в жилом трехэтажном здании. Строительство ведется в городе Архангельске. Здание кирпичное, с высотой этажа 3 метра. Система отопления централизованная , с температурой теплоносителя 150-70 оС. Ввод в здание осуществляется через подвал, высота подвала 2 метра.
Продолжительность отопительного периода Z=253 сут.
Температура наружного воздуха tн= -31 оС
Средняя температура отопительного периода  tн= -4,4 оС
Температура внутреннего воздуха ж. к. tв= 20 оС
Температура внутреннего воздуха угловой ж.к. tв= 22 оС
Температура внутреннего воздуха кухни tв= 18 оС
Температура внутреннего воздуха л.м. tв= 16 оС

Состав: РПЗ, Расчеты, 5 листов чертежей Язык документа

Софт: AutoCad

Каталог / Инженерные системы / Газоснабжение / Отопление и вентиляция жилого 3-х этажного здания

Просмотр файлов
ТГВ курсовой\Пояснит.записка.doc
ТГВ курсовой\Расчеты\Desktop.ini
ТГВ курсовой\Расчеты\вентиляция.xls
ТГВ курсовой\Расчеты\Гидравлический расчет.xls
ТГВ курсовой\Расчеты\Расчёт теплопотерь .xls
ТГВ курсовой\Расчеты\расчет труб.xls
ТГВ курсовой\Чертежи\Thumbs.db
ТГВ курсовой\Чертежи\Аксон
ТГВ курсовой\Чертежи\Аксонометрическа схема системы вентиляяции.dwg
ТГВ курсовой\Чертежи\Первая страница.dwg
ТГВ курсовой\Чертежи\План подвала мой.dwg
ТГВ курсовой\Чертежи\План типового мой.dwg
ТГВ курсовой\Расчеты
ТГВ курсовой\Чертежи
ТГВ курсовой
