Теплогазоснабжение и вентиляция 3-х этажного жилого здания

Министерство образования и науки Российской Федерации ФГБОУ ВО «Кубанский государственный технологический университет» Институт нефти, газа и энергетики Кафедра теплоэнергетики и теплоэнергетики
РАСЧЕТНО-ГРАФИЧЕСКАЯ РАБОТА
на тему: «Теплогазоснабжение и вентиляция 3-х этажного жилого здания»
2017

Исходные данные: Наименование пункта Сухуми
Средняя температура наиболее холодной пятидневки ˚С -3
Средняя температура наиболее холодных суток ˚С -5
Расчетная температура для проектирования вентиляции ˚С 0
Ориентация здания ЮВ
Тип системы отопления НР
Отопительный период, суток 112
Средняя температура отопительного периода +9

Целью курсовой работы является расчет отопления и вентиляции типового 3-х этажного жилого дома. Чтобы достигнуть поставленные цели, необходимо выполнить следующие задачи: - сделать теплотехнический расчет ограждающих конструкций здания; - расчет теплопотерь всех отапливаемых помещений здания; - расчет системы отопления здания; - выбор типа и расчет поверхности нагревательных приборов; - расчет системы вентиляции; - расчет воздуховодов и проверка правильности расчета.

Содержание
Задание на проектирование 2
Содержание 3
Введение 4
Нормативные ссылки 5
1 Расчет теплопотерь через ограждающие конструкции 6
1.1 Краткое описание здания, основных его частей и конструкций 6
1.2 Определение массивности здания и расчетной температуры 8
1.3 Определение толщины и состава слоев наружных стен 9
1.4 Проверка массивности ограждения 11
1.5 Расчет чердачного перекрытия 11
1.6 Проверка на отсутствие конденсации 12
1.7 Выбор конструкции заполнения световых проемов 13
1.8 Расчет полов 14
1.9 Расчет теплопотерь помещений здания 16
1.10 Определение удельной тепловой характеристики 28
1.11 Определение годового расхода тепла и топлива на отопление здания 28
2 Расчет системы отопления здания 29
2.1 Краткое описание проектируемой системы отопления 29
2.2 Выбор типа и расчет поверхности нагревательных приборов 32
2.3 Описание места установки теплового пункта и его расчет………41
3 Расчет системы вентиляции 43
3.1 Обоснование принятой системы вентиляции и ее описание 43
3.2 Определение воздухообмена по помещениям 46
3.3 Расчет воздуховодов и проверка правильности расчета 48
Заключение 55
Список литературы 57

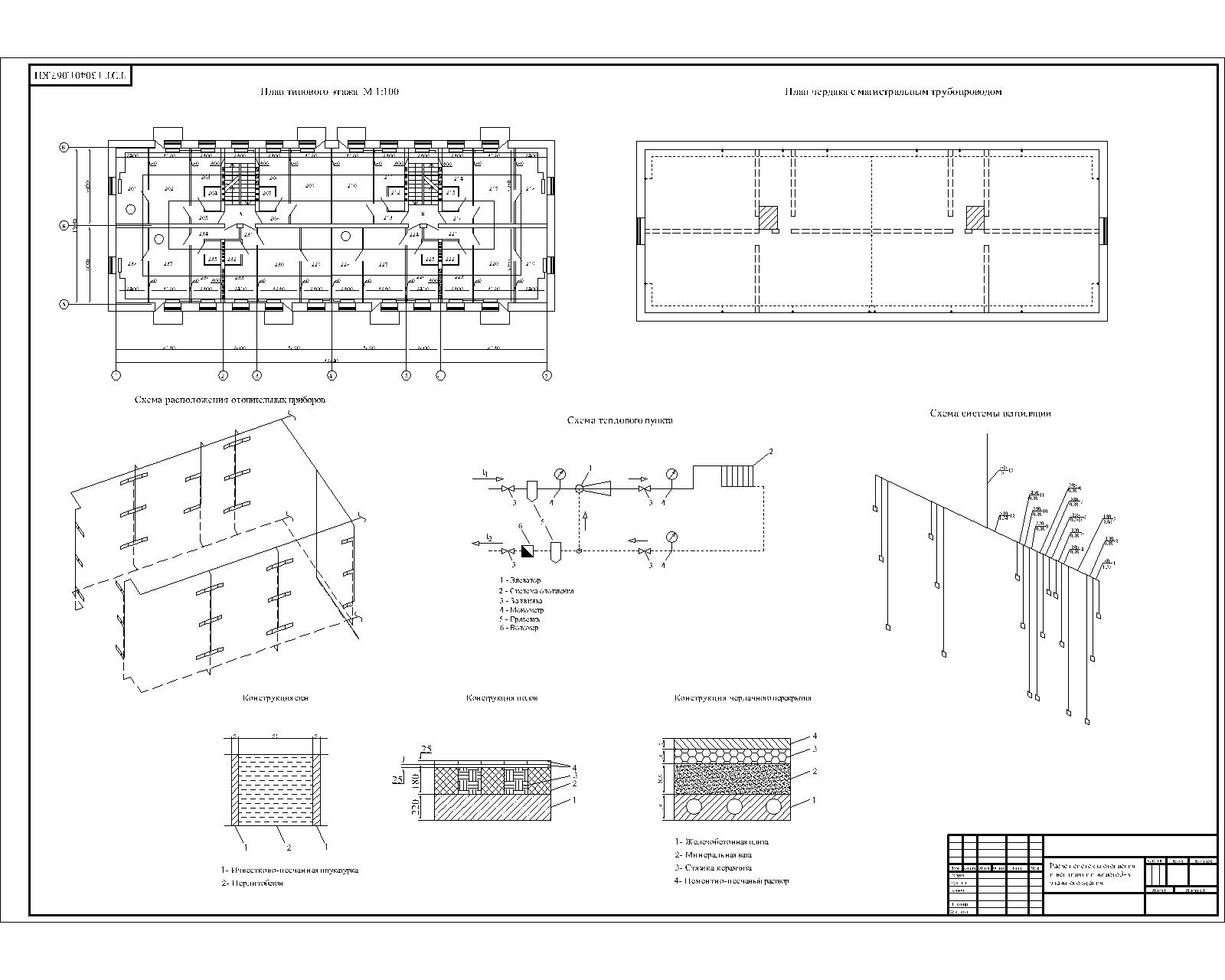

Состав: расчет системы вентиляции и отопления, аксонометрические схемы Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Теплогазоснабжение и вентиляция 3-х этажного жилого здания

моя табоица 1.1.docx
67_pakhom.dwg
ГАЗ версия для печати.docx
