Вентиляция отделения диализа

Проект отопления, вентиляции и кондиционирования Отделение гемодиализа ГКБ №8 по адресу: г. Челябинск, Тракторозаводский район, ул.Горького, д.28 выполнен на основании и в соответствии с:
· Задания на проектирование;
· Планов БТИ;
· Технических условий;
· СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003";
· СП 41-101-95 "Проектирование тепловых пунктов";
· СП 158.13330.2014"Здания и помещения медицинских организаций. Правила проектирования .;
· СП 7.131130.2009 "Противопожарные требования. Отопление и вентиляция".
Расчетная температура наружного воздуха Тн=-34 град.С, средняя температура отопительного
периода Тср=-6,5 град.С, продолжительность отопительного периода - 218 суток. Расчетная температура внутреннего воздуха, в зависимости от назначения помещения, 18-21 °С.
Источник теплоснабжения - существующий ИТП с подключением к наружным тепловым сетям с параметрами теплоносителя 150-70°С, давлением в падающей магистрали 5,5 бар и располагаемым перепадом давления 6 м.вод.ст.
Температурный график теплоснабжения калориферов систем вентиляции принят 115-70°С.

ОТОПЛЕНИЕ
Существующая система отопления здания подключена к тепловым сетям через насосно-смесительный узел. Параметры теплоносителя для систем отопления 85-70°С.
Проектом предусмотрена замена существующих приборов отопления на трубчатые стальные радиаторы с гладкой поверхностью и установкой регулирующей арматуры.
Проектом предусматривается замена существующих магистральных сетей и стояков системы отопления.
Монтаж и испытания санитарно-технических систем производить в соответствии с СП 73.13330.2012.

ВЕНТИЛЯЦИЯ и КОНДИЦИОНИРОВАНИЕ
Проектом предусмотрено три система приточно-вытяжной механической системы вентиляция.
Приточные установки предусмотрены с охлаждением воздуха.
Приточные установки оснащены секциями фильтрации G4+F7+F9; финишная очистка приточного воздуха предусмотрена в потолочных воздухораспределителях с Нера фильтрами.
В качестве воздухораспределителей предусмотрены потолочных воздухораспределителях с Нера фильтрами и диффузоры потолочные ДПУ-М.
Воздуховоды запроектированы из оцинкованой стали по ГОСТ 19903-74 толщиной 0,55-0,9 мм в зависимости отсечения воздуховодов.
Воздуховоды системы с охлаждением воздуха прокладываются в тепловой изоляции 10 мм, транзитные - в теплоогнезащите толщиной 20 мм с пределом огнестойкости 60 минут.
Приточное оборудование расположенно в вентпомещении, расположенном в цокольном этаже проектируемого проектируемого здания. Вытяжные установки установлены на крыше здания.
Проектом предусмотрена установка кондиционеров для залов диализа. Применение кондиционеров допускается при наличии фильтров высокой эффективности (Н11-Н14) при обязательном соблюдении правил регламентных работ. Кондиционеры должны иметь положительное санитарно-эпидемиологическое заключение, выданное в установленном порядке, то есть сертификат на возможность применения в медицинских учреждениях.

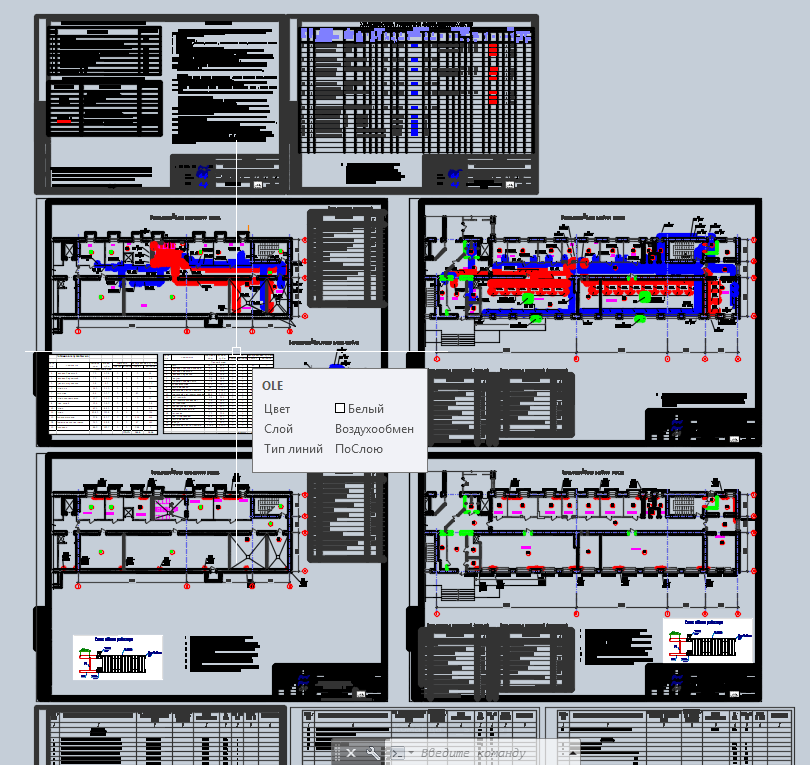

Состав: 1. Общие данные. 2. Характеристика отопительно-вентиляционных систем 3. Вентиляции. План цокольного этажа. Таблица воздухообменов. 4.Вентиляция. План первого этажа. Фрагмент плана кровли. Спецификация Язык документа

Софт: AutoCAD 2016

Файлы:
KR18-045990T (1).pdf
ОВ гемодиализ.dwg
