Вентиляция под маленькие помещения с переходником на 100 гофру

0
4
241
1
0
20

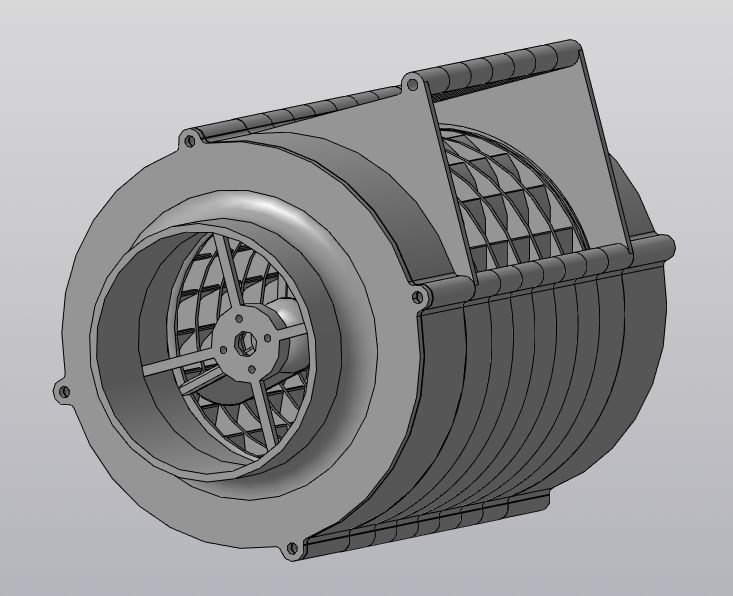

Представленная модель разработана для помещения 5x8м. Объём прокачиваемого воздуха необходимо рассчитывать, но данное помещение отлично выветривает после фотополимерного 3д принтера, отлично подойдет под домашнюю вытяжку для пайки, 3д принтеры и под рассаду. Двигатель я ставил с обратной стороны, двигатель 12вольт, отверстия под него сверлил уже на глаз. Модель доработана под 3000 оборотов в минуту, на оборотах выше - крыльчатка начинает свистеть. для бесшумной работы достаточно 1000 оборотов.

Печатал я PLA пластиком, 0.4 сопло 80% обдув, 70мм/с скорость. по времени печати - сутки на все детали.


Сообщить о проблеме
Автор
user-avatar theE12
Дата
15.08.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 19.1 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
    • icon-Вентиляция с переходником.spw Вентиляция с переходником.spw
    • icon-Корпус.cdw Корпус.cdw
    • icon-Крыльчатка.cdw Крыльчатка.cdw
    • icon-Крыльчатка.m3d Крыльчатка.m3d
    • icon-Крышка.cdw Крышка.cdw
    • icon-Крышка.m3d Крышка.m3d
    • icon-Переходник(стенка 3мм).cdw Переходник(стенка 3мм).cdw
    • icon-Переходник(стенка 3мм).m3d Переходник(стенка 3мм).m3d
    • icon-Сборка Крыльчатка + переходник.a3d Сборка Крыльчатка + переходник.a3d
    • icon-корпус.m3d корпус.m3d
