Вытяжная вентиляции в помещении парикмахерской на первом этаже жилого дома

Предприятия бытового обслуживания, вместимостью до 5 рабочих мест общей площадью 51,76 м2, высота потолка - 2,9 м. Максимальное кол-во людей принято за 10 чел, норма расхода на человека 60 м3/ч, кратность воздухообмена 1,5, производительность по кратности 225 м3/ч.

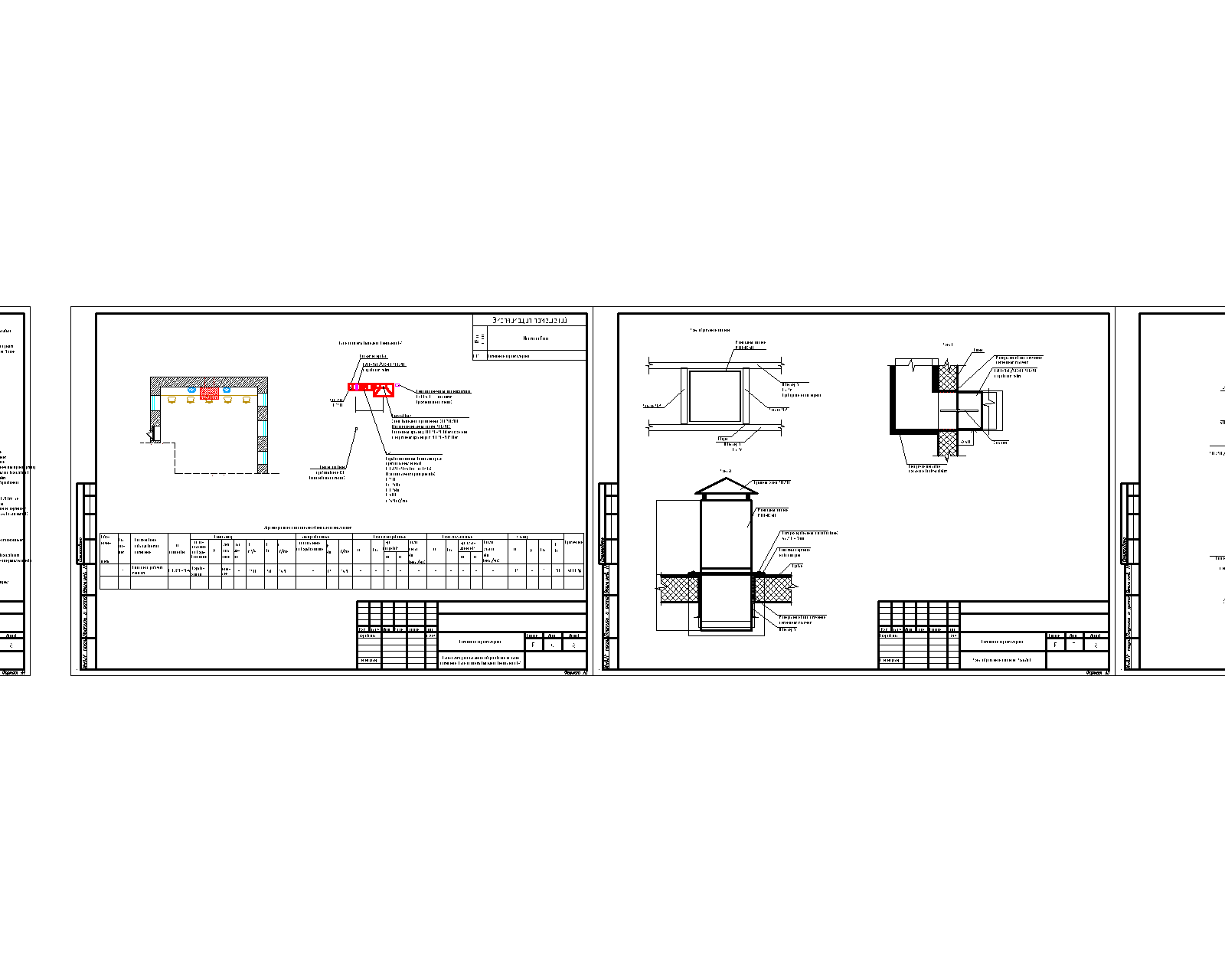

Состав: Титульный лист, Ведомость ссылочных и прилагаемых документов, Общие данные, Общие указания, План-схема расположения оборудования на плане помещения. План системы вытяжной вентиляции В-1, Узел обрамления стакана. Узлы А и Б,Схемы вытяжной вентиляции, принципиальная электрическая подключения КЛОП-1, вентилятора В-1, Спецификация оборудования, изделий и материалов Язык документа

Софт: AutoCAD 2013
