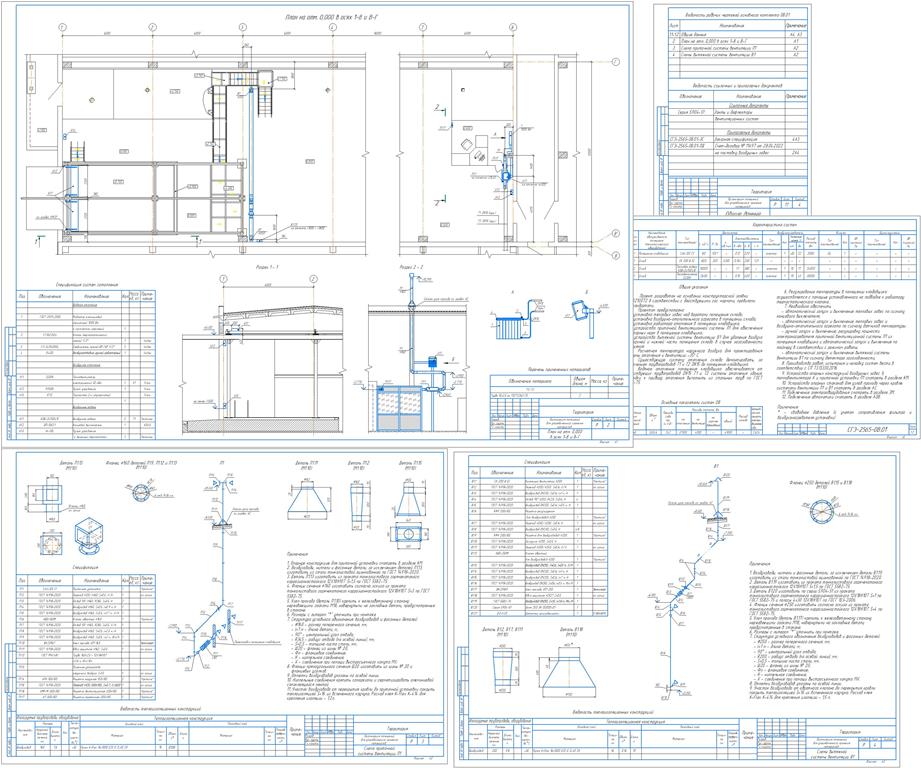

Вентиляция помещений для упорядоченного хранения материалов

Организация помещений для упорядоченного хранения материалов
Общие указания
1. Проект разработан на основании конструкторской заявки № 20210072 в соответствии с действующими гос. нормами, правилами и стандартами.
2.Проектом предусмотрено:
- установка тепловых завес над воротами помещения склада;
- установка воздушно-отопительного агрегата в помещении склада;
- установка радиатора отопления в помещении кладовщика;
- устройство приточной вентиляционной системы П1 для обеспечения санитарных норм в помещение кладовщика;
- устройство вытяжной системы вентиляции В1 для удаления воздуха из верхней и нижней части помещения склада в случае загазованности помещения.
3.Расчетная температура наружного воздуха для проектирования системы отопления и вентиляции -35° С.
4.Существующую систему отопления склада демонтировать, за исключением трубопроводов Т1 и Т2 DN15 до помещения кладовщика.
5.Водяное отопление помещения кладовщика обеспечивается от существующих трубопроводов DN15 Т1 и Т2 системы отопления здания. Подводки к прибору отопления выполнить из стальных труб по ГОСТ 3262-75.
6. Регулирование температуры в помещении кладовщика осуществляется с помощью установленного на подводке к радиатору термостатического клапана..
7. Необходимо обеспечить:
- автоматический запуск и выключение тепловых завес по сигналу концевого выключателя;
- автоматический запуск и выключение тепловых завес и воздушно-отопительного агрегата по сигналу датчиков температуры;
- ручной запуск и выключение, регулировку мощности электронагревателя приточной вентиляционной системы П1 из помещения кладовщика и автоматический запуск и выключение по таймеру в соответствии с режимом работы;
- автоматический запуск и выключение вытяжной системы вентиляции В1 по сигналу детектора загазованности;
8. Производство работ, испытания и наладку систем вести в соответствии с СП 73.13330.2016.
9. Устройство опорных конструкций воздушных завес У, тепловентилятора А и приточной установки П1 смотреть в разделе КМ.
10. Устройство опорных стаканов для узлов прохода через кровлю системами вентиляции П1 и В1 смотреть в разделе АС.
11. Подключение электрооборудования смотреть в разделе ЭМ.
12. Подключение автоматики смотреть в разделе АОВ.
