Вентиляция трежэтажной поликлиники

0
3
303
3
0

В проекте разрабатывается вентиляция поликлиники с тремя операционными и палатами дневного стационара в г. Москва. Проектом предусмотрена общеобменная приточно-вытяжная вентиляция с естественным и механическим побуждением и системы местных отсосов от лабораторного оборудования.

Технические решения настоящего проекта соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и т.д.

2. Климатические данные.
Расчетная температура наружного воздуха для отопления - минус 28°C (параметры Б).
Расчетная температура наружного воздуха для вентиляции +22,6 °С (параметры А).
Расчетная температура наружного воздуха для кондиционирования +26,3 °С (параметры Б).

3. Вентиляция.
Проектом предусмотрена общеобменная приточно-вытяжная вентиляция с естественным и механическим побуждением и системы местных отсосов от лабораторного оборудования.
В конференц-зале воздухообмен рассчитан на ассимиляцию теплоизбытков из расчета максимального заполнения людьми; в административных помещениях воздухообмен принят из расчета 60 м3/час на каждого работника, но не менее однократного; в остальных помещениях воздухообмен принят по кратности, рекомендуемой действующими нормами; данные о расчетных значениях воздухообмена проектируемых помещений поликлиники сведены в таблицу.
Воздухообмен организован по схеме "сверху-вниз-вверх" с использованием приточно-вытяжных настенных решеток типа RAR, универсальных приточно-вытяжных диффузоров DVK, а так же панельных воздухораспределителей. Расход воздуха в системах вентиляции по помещениям регулируется подвижными жалюзи декоративных решеток, на магистральных воздуховодах при помощи дроссель-клапанов.
Приточный воздух подлежит очистке в фильтрах и подогреву (в холодный и переходный периоды года). Приточные установки оборудуются водяными и электрическими воздухонагревателями. Для систем П6/П6р, П8/П8р, П11/П11р, предусматривается дополнительная очистка фильтром Н13 и охлаждение приточного воздуха в теплый период года.
Приточная и вытяжная установки для обслуживания операционной приняты в санитарно-гигиеническом исполнении. Так же дополнительно устанавливаются ламинарные потолки с установкой в них финишных фильтров со степенью очистки EU14. Удаление воздуха из помещения операционной предусматривается из верхней и нижней зоны в равном объеме.
Вентоборудование принято компаний VKT, Diarm, Тайра; размещение проектируемого оборудования предусматривается в венткамерах на цокольном этаже, под потолками обслуживаемых помещений и на кровле здания; воздуховоды систем П6, П8, П11 , воздухозаборные короба и участки вытяжных систем, проложенные вне здания теплоизолировать; медные трубопроводы хладоносителя изолировать трубной изоляцией толщиной 9 мм.
У наружных входных дверей главного входа для защиты помещений от врывания холодного воздуха предусмотрены воздушно-тепловые завесы КЭВ-42П311W компании Тепломаш с водяным источником тепла.
При пересечении воздуховодами противопожарных прегад для обеспечения требуемого предела огнестойкости в воздуховодах устанавливаются нормально открытые огнезадерживающие клапаны с электроприводом. Транзитные воздуховоды и участки воздуховодов от огнезадерживающих клапанов до ограждающих конструкций предусмотрены с покрытием огнезащитным составом EtVent EI30.
Транзитные воздуховоды выполнить сварные из черной стали класса П толщиной 1 мм. Остальные воздуховоды - из тонколистовой оцинкованной стали класса Н (ГОСТ 14918-80*) толшиной согласно СНиП 41-01-2003.

4. Автоматизация вентсистем.
Система автоматизаци, предусмотренная в проекте, обеспечивает:
- контроль и регулирование температуры приточного воздуха путем изменения количества проходящего по системе теплоносителя и числом работающих ступеней электронагревателя;
- защиту калориферов от перегрева;
- установка регулирующих клапанов, датчиков и регуляторов температуры для предотвращения размораживания теплообменников приточных систем при низких температурах наружного воздуха;
- контроль запыленности фильтров приточной системы;
- отключение при пожаре всех систем общеобменной вентиляции.
Управление системами общеобменной вентиляции осуществляется автоматически и дистанционно.



Дата
25.01.2022
Язык
Русский
Состав

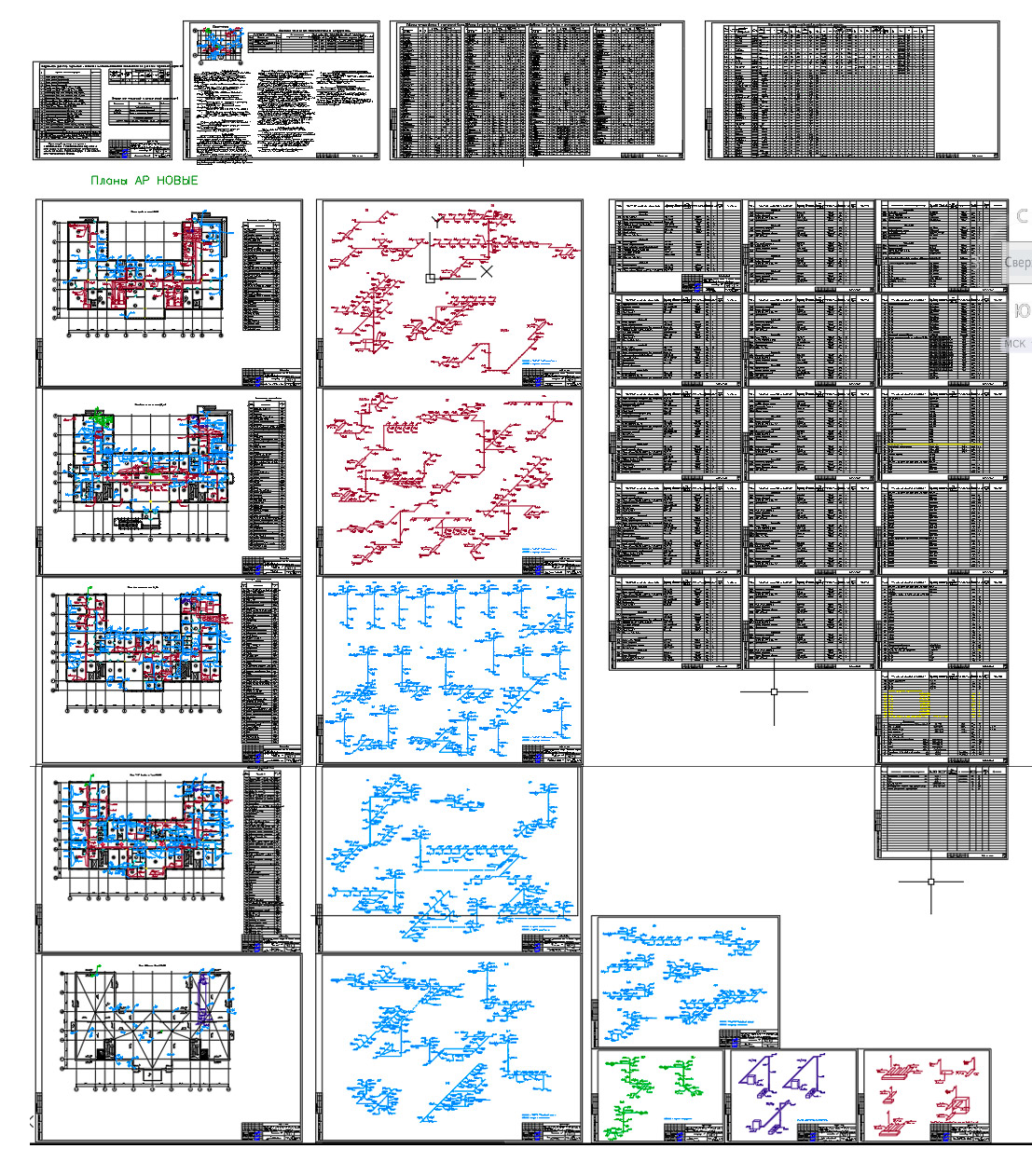

общие данные, поэтажные планы, аксонометрические схемы, спецификация оборудования
Софт
AutoCAD 2005 Как открыть?
Содержимое архива
  • поликлиника вентиляция Р окончат вар.dwg
