Воздушная заслонка с автоматическим управлением

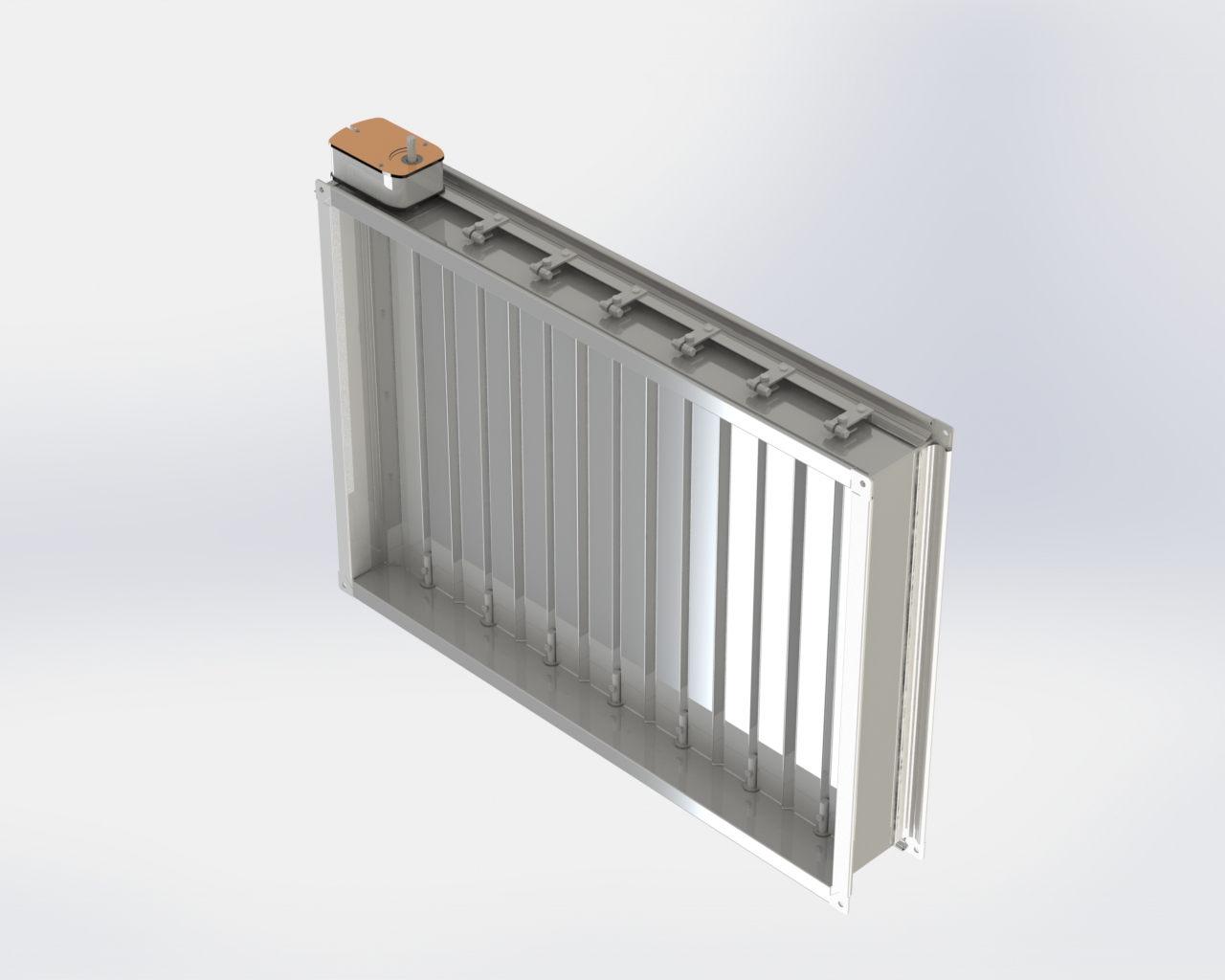

Воздушная заслонка с электроприводом Belimo, выполняющая охранные функции в системах вентиляции и кондиционирования воздуха зданий. Принцип действия: при перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение. Размер вентиляционного канала 950х640 мм. Материал листовая оцинкованная сталь.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2009

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Воздушная заслонка с автоматическим управлением

Воздушная заслонка\BELIMO LF.SLDPRT
Воздушная заслонка\Болт_А_7805-70.SLDPRT
Воздушная заслонка\Воздушная заслонка.JPG
Воздушная заслонка\Воздушная заслонка.SLDASM
Воздушная заслонка\Гайка_А_5927-70.SLDPRT
Воздушная заслонка\Корпус заслонки.SLDPRT
Воздушная заслонка\Корпус с шиной.SLDASM
Воздушная заслонка\Кривошип.SLDPRT
Воздушная заслонка\Кронштейн.SLDPRT
Воздушная заслонка\Механизм привода.SLDASM
Воздушная заслонка\Ось 1.SLDPRT
Воздушная заслонка\Ось верхняя.SLDPRT
Воздушная заслонка\Ось привода заслонки.SLDPRT
Воздушная заслонка\Ось приводная.SLDPRT
Воздушная заслонка\Пластина привода.SLDPRT
Воздушная заслонка\Подшипник.SLDPRT
Воздушная заслонка\Ручка.SLDPRT
Воздушная заслонка\Створка.SLDPRT
Воздушная заслонка\Тяга заслонки.SLDPRT
Воздушная заслонка\Угольник ЭВО-000-010_03.SLDPRT
Воздушная заслонка\Шайба привода заслонки.SLDPRT
Воздушная заслонка\Шайба специальная.SLDPRT
Воздушная заслонка\Шайба.SLDPRT
Воздушная заслонка\Шайба_11371-78.SLDPRT
Воздушная заслонка\Шина 20.SLDPRT
Воздушная заслонка\Шина 30.SLDPRT
Воздушная заслонка\Шплинт
Воздушная заслонка\Шторка.SLDPRT
Воздушная заслонка
