Вытяжной зонт на стойках

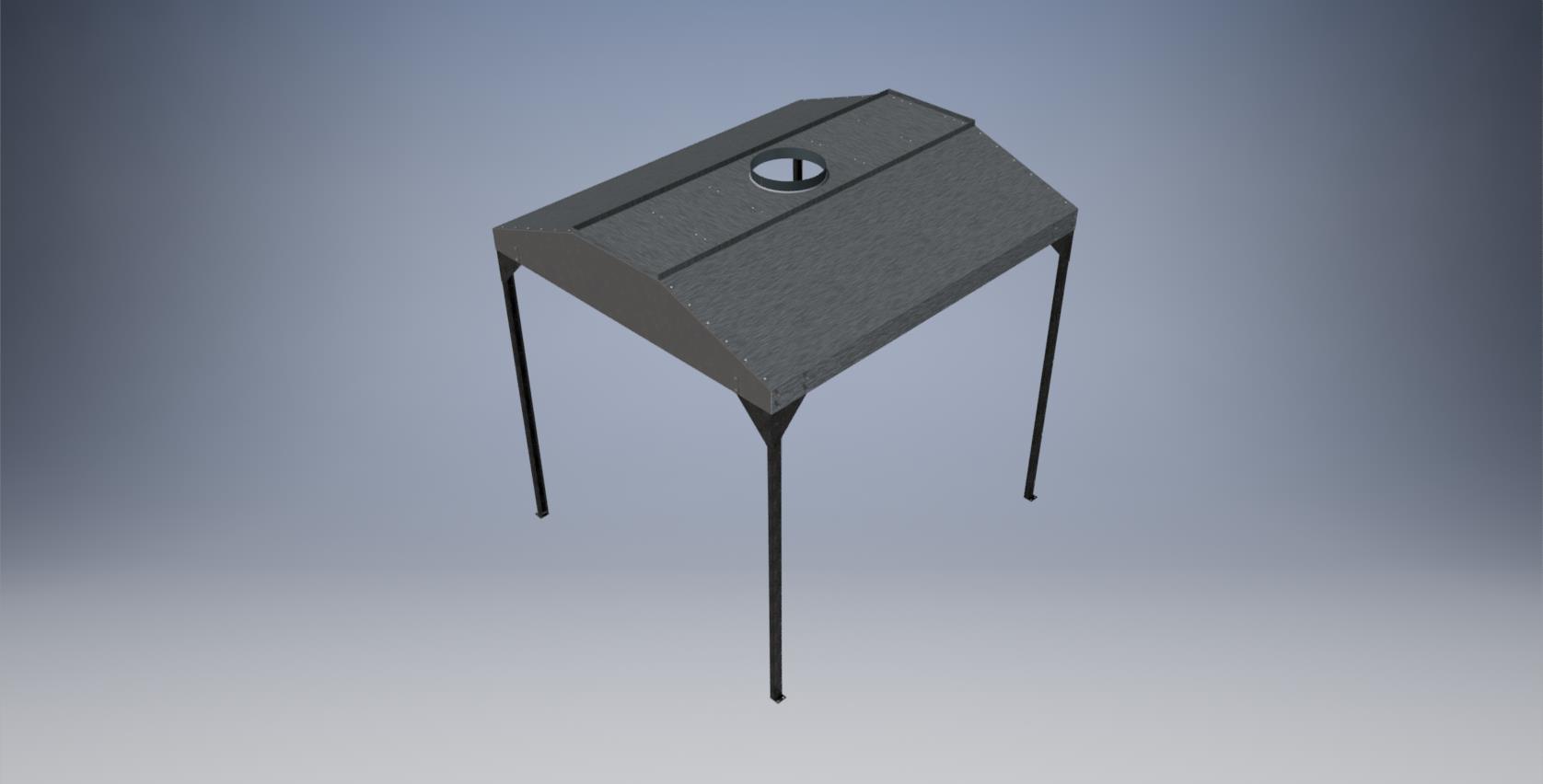

Вытяжной зонт на металлических стойках, подходит для установки над станками резки пенопласта в местах где нет возможности прикрепить зон к потолку. Диаметр подключаемой трубы 315 мм. Габарит 1700х1500х1500 (для станка).

Состав: ЗD Сборка Язык документа

Софт: Autodesk Inventor 2018

Файлы:
Вытяжной зонт на стойках 1700х1500х1500\Вытяжной зонт.iam
Вытяжной зонт на стойках 1700х1500х1500\Зонт.iam
Вытяжной зонт на стойках 1700х1500х1500\Стойка сварная.iam
Вытяжной зонт на стойках 1700х1500х1500\Стойка сварная_ЗЕРКАЛО1.iam
Вытяжной зонт на стойках 1700х1500х1500\Фланец сварной.iam
Вытяжной зонт на стойках 1700х1500х1500\Заглугка зонта.ipt
Вытяжной зонт на стойках 1700х1500х1500\Заклепка 4,02(3).ipt
Вытяжной зонт на стойках 1700х1500х1500\Кольцо фланца.ipt
Вытяжной зонт на стойках 1700х1500х1500\Отгиб зонта.ipt
Вытяжной зонт на стойках 1700х1500х1500\Панель-фланец.ipt
Вытяжной зонт на стойках 1700х1500х1500\Пятка.ipt
Вытяжной зонт на стойках 1700х1500х1500\Пятка_ЗЕРКАЛО1.ipt
Вытяжной зонт на стойках 1700х1500х1500\Стойка.ipt
Вытяжной зонт на стойках 1700х1500х1500\Стойка_ЗЕРКАЛО1.ipt
Вытяжной зонт на стойках 1700х1500х1500\Уголок стойки.ipt
Вытяжной зонт на стойках 1700х1500х1500\Уголок стойки_ЗЕРКАЛО1.ipt
Вытяжной зонт на стойках 1700х1500х1500
