Вытяжной зонт для сварочных работ Размер 3750*2000 Высота 640, Под диаметр трубы 250
Адаптирован под лист 1250*2000
- Главная -
- Чертежи -
- Инженерные системы -
- Вентиляция и кондиционирование -
- Вытяжной зонт 3750*2000*640

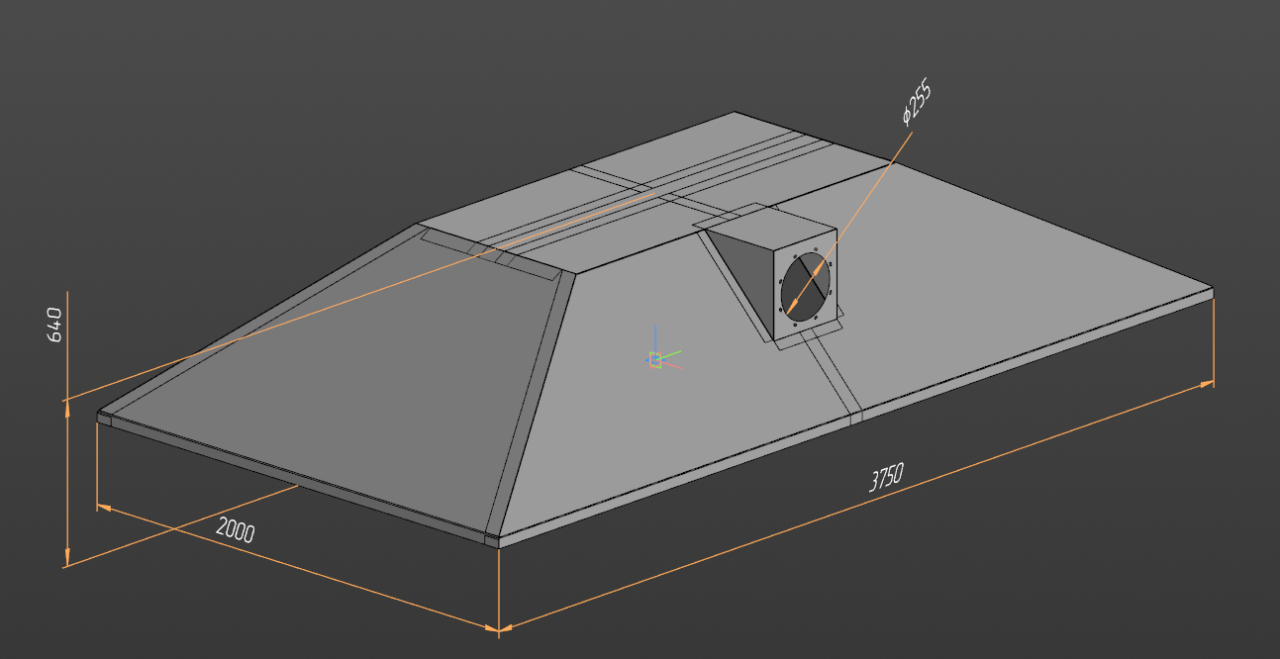

Вытяжной зонт 3750*2000*640
3
3
690
1
0
200
Сообщить о проблеме
Автор
user-2786061
Дата
30.11.2024
Язык
Русский
Состав
Сборка 3д, Сборочный чертеж, гибочные чертежи, DXF развертки
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
001.00 - Стенка боковая.cdw
-
002,00 - Стенка с выводом .cdw
-
003,00 - Стенка.cdw
-
004,00 - соеденитель.cdw
-

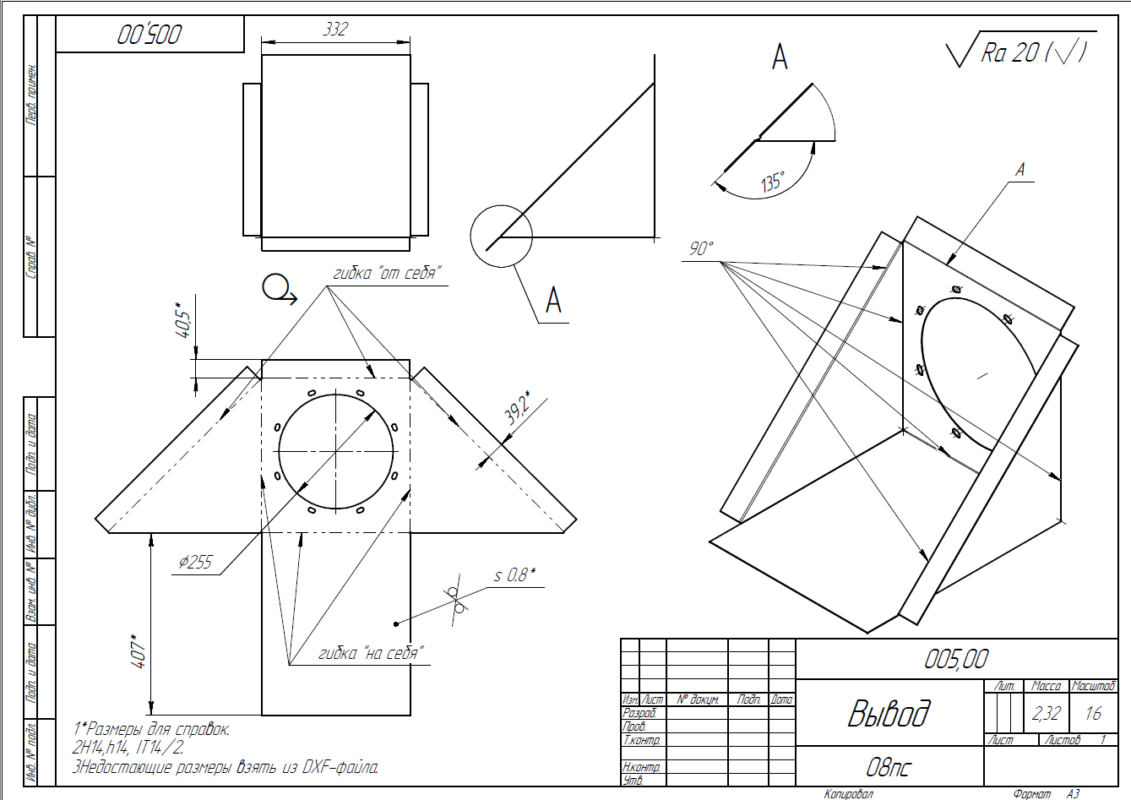

005,00 - Вывод.cdw
-
S 0.8 1шт 002.00 стенка с выводом.dxf
-
S 0.8 1шт 002.01 зеркало стенка с выводом.dxf
-
S 0.8 1шт 003.00 стенка .dxf
-
S 0.8 1шт 003.01 зеркало стенка .dxf
-
S 0.8 1шт 004.00 соеденитель .dxf
-
S 0.8 1шт 005.00 вывод .dxf
-
S 0.8 2шт 001.00 стенка боковая.dxf
-
Новое.a3d
-

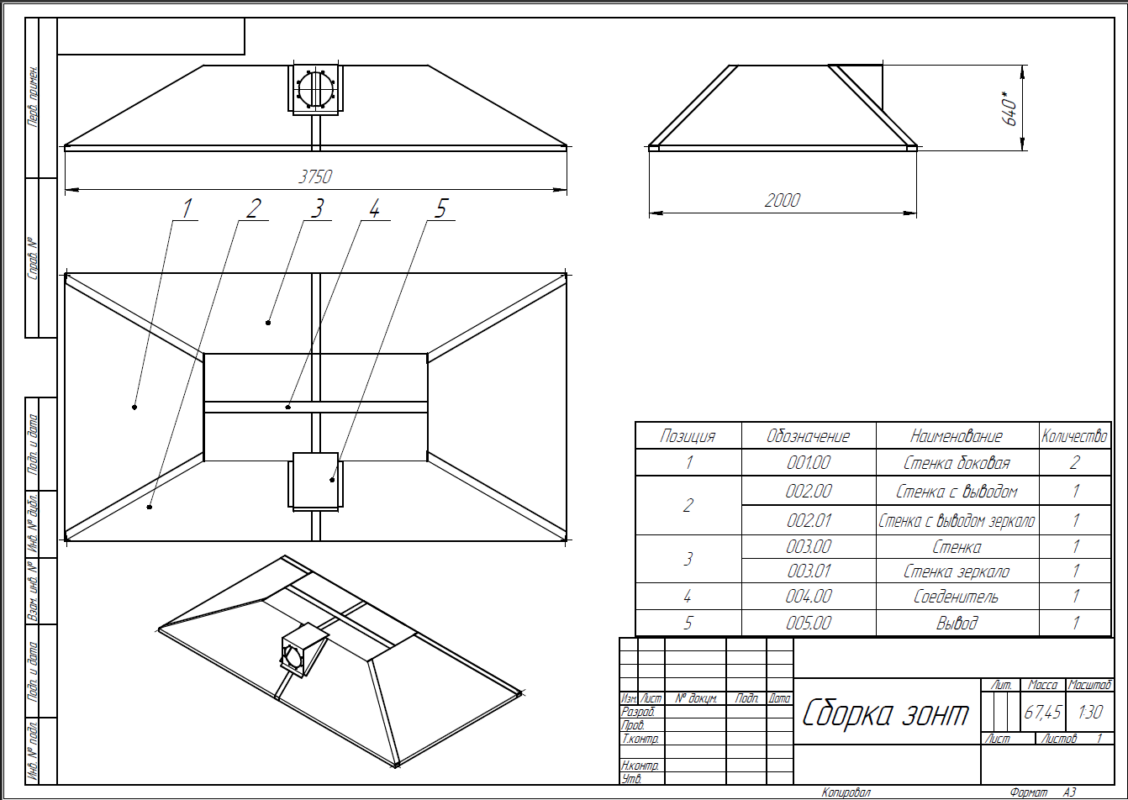

Сборка зонт.cdw
-
вывод.m3d
-
соеденитель.m3d
-
стенка н.m3d
-
стенка н2.m3d
-
стенка с выводом н2 зеркало.m3d
-
стенка с выводом н2.m3d
