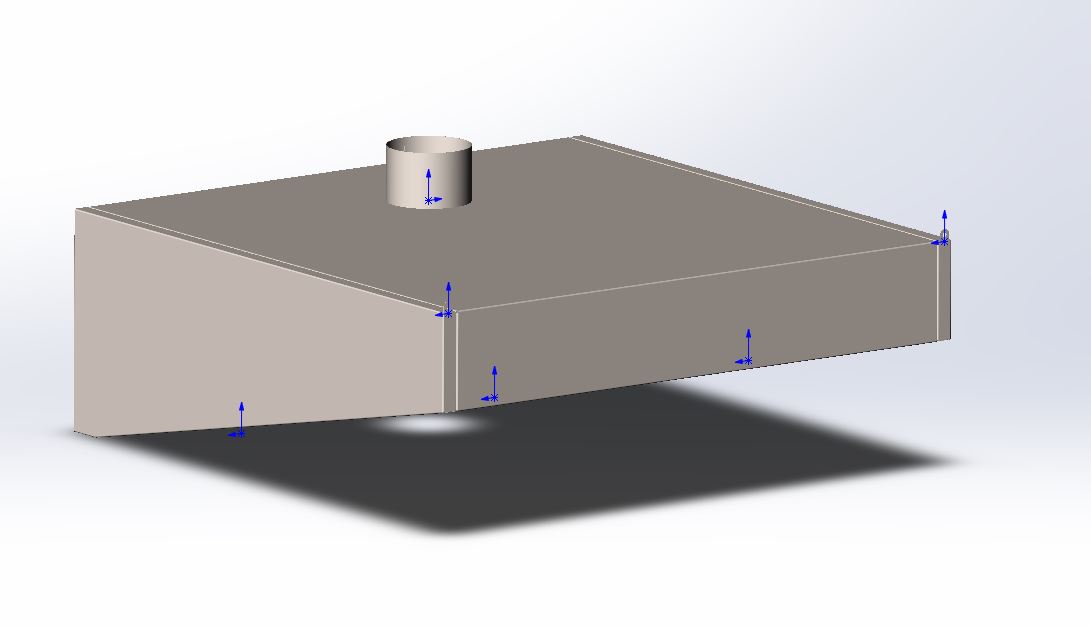

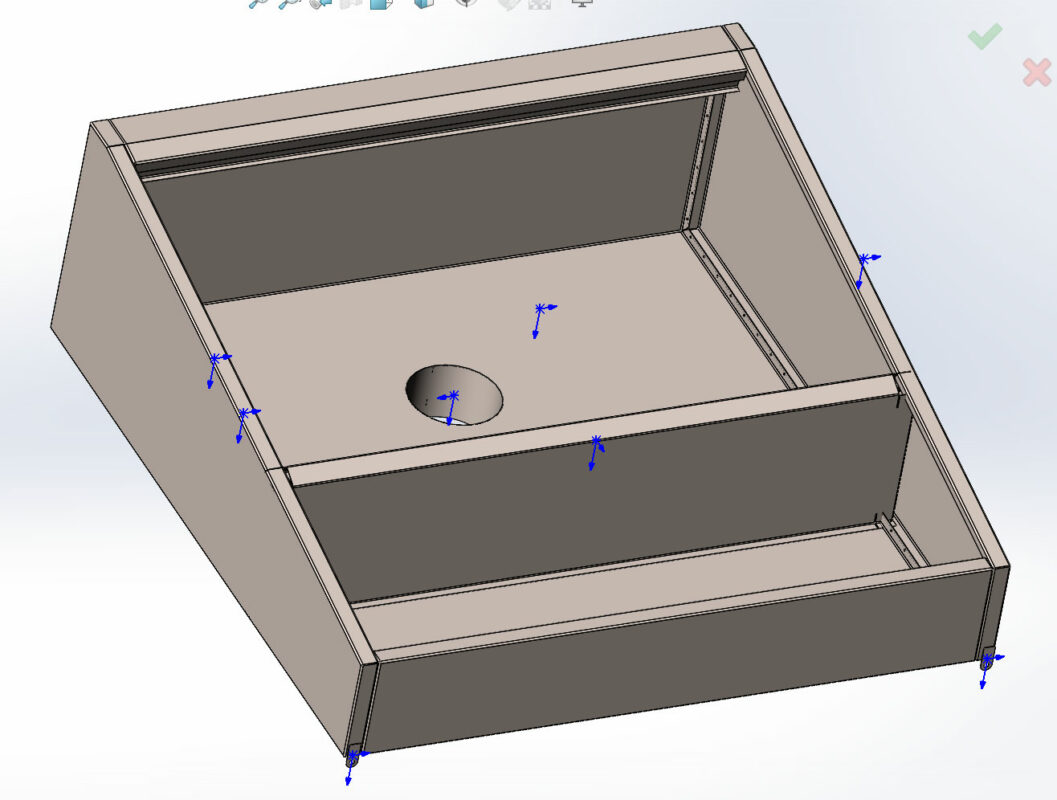

Вытяжной зонт пристенный 1100х1000х400мм

Вытяжной зонт пристенный из нержавеющей стали 0,8мм.
Добавлены петли для крепления.
Все сварочные швы скрыты. Доавлены отверстия для электрозаклепок.
Сопряжения выполнены таким образом, что для изменения размером зонта вам достаточно лишь подредактировать эскиз.

Состав: 3D сборка, развертка.

Софт: SolidWorks 2020

Файлы:
Зонт вытяжной/
Зонт вытяжной/Верхня крышка зонта.SLDPRT
Зонт вытяжной/Сборка вытяжного зонта.SLDASM
Зонт вытяжной/Боковинка левая.SLDPRT
Зонт вытяжной/Ухо.SLDPRT
Зонт вытяжной/перемычка зонта.SLDPRT
Зонт вытяжной/Фланец.SLDPRT
Зонт вытяжной/Боковинка правая.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

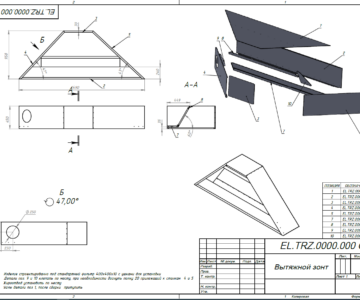

Вытяжной пристенный зонт ( трапециевидный неравнобедренный )
