Заслонка вентилятора с внутренним диаметром 624 мм

Заслонка с внутренним диаметром 624 мм, которая крепиться на вентилятор для изменения силы потока воздуха.

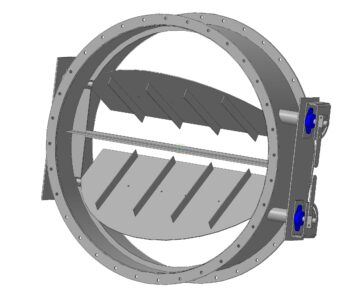

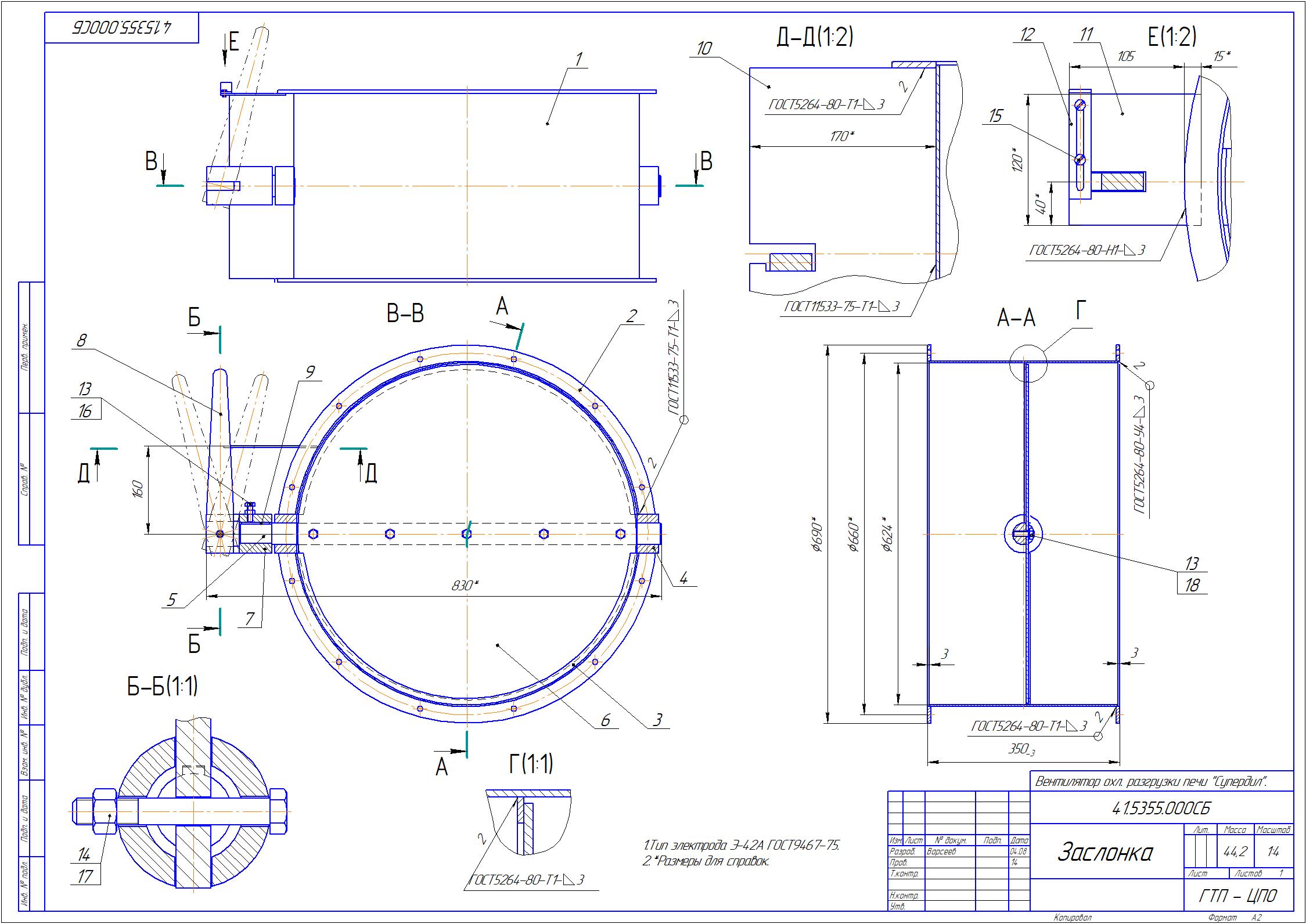

Состав: Сборочный чертеж, общий вид, деталировка

Софт: КОМПАС-3D 16

Файлы:

Заслонка _ 41.5355.000СБ.cdw

Корпус _ 41.5355.001.cdw

Заслонка _ 41.5355.000.spw

Вал _ 41.5355.005.cdw

Засов_ 41.5355.012.cdw

Рукоятка_ 41.5355.008.cdw

Фланец _ 41.5355.002 .cdw

Шпонка_ 41.5355.009.cdw

Диск_ 41.5355.006.cdw

Планка_ 41.5355.011.cdw

Ребро _ 41.5355.010.cdw

Сегмент_ 41.5355.003.cdw

Втулка_ 41.5355.007.cdw

Ступица_ 41.5355.004.cdw
