Жалюзийные вентиляционные решетки

Жалюзийная наружная решетка из прочного алюминия и из пластиковых шестеренок. Может применяться в местах, где возникает необходимость закрыть строительный проем большого размера.

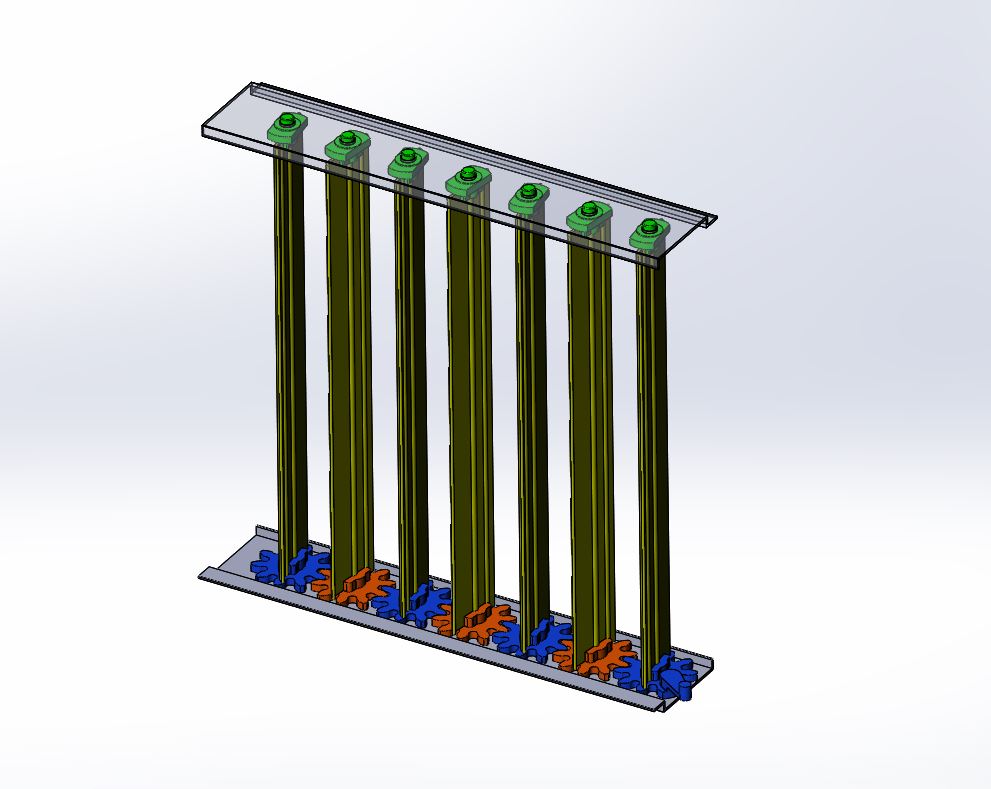

В 3д модели алюминиевый профиль, шестеренки с правильными сопряжениями, гнездо для профиля и шестеренка с ручкой.
Параметры шестеренок:
диаметр - 31,8мм
Количество зубьев z =10
модуль m = 2,5
меж осевое расстояние 25 мм

Состав: 3д сборка Язык документа

Софт: SolidWorks 17 SP4

Сайт: www

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Жалюзийные вентиляционные решетки

333.SLDPRT
Вент сборка.SLDASM
Деталь в.SLDPRT
профиль вент.SLDPRT
шестеренка 11.SLDPRT
шестеренка 22.SLDPRT
шестерн 22 с ручкой.SLDPRT
