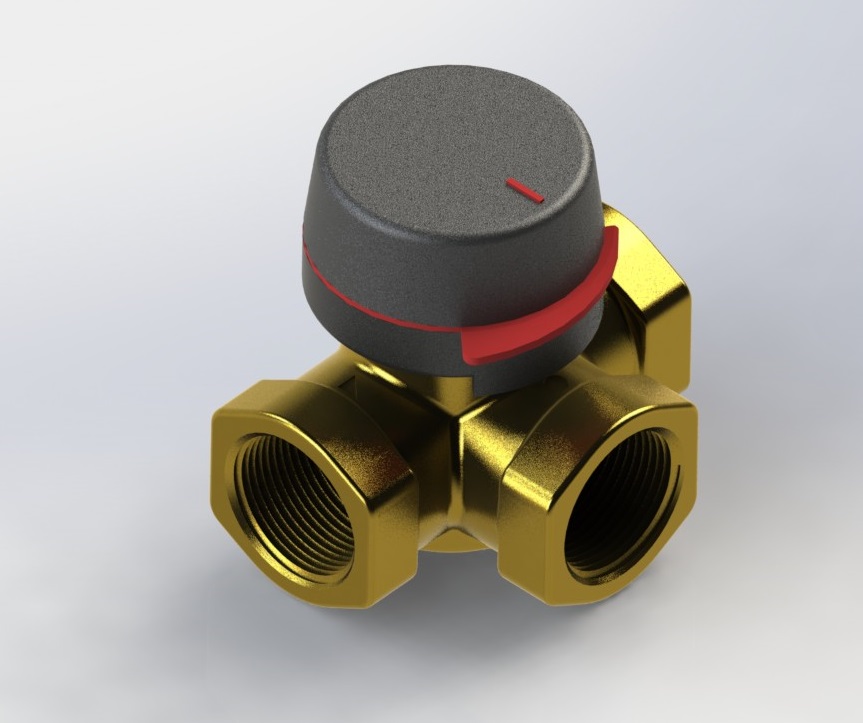

3-х ходовой клапан Valve ESBE VRG131

Отрисованная 3D-модель (Сборка с виртуальными деталями) для вставки в проект отопления. Valve ESBE VRG131 это 3-ходовой клапан для смешивания и отвода. Клапан сделан из высокопроизводительной латуни, позволяющей его использование в системах отопления и охлаждения.

Характеристики:

Материал корпуса и золотника Латунь
Материал штока и втулки PPS композит
Тепло/хладоноситель Вода или незамерзающие смеси
Температура рабочей среды -10 ºС до +110 ºС
Макс. допустимое рабочее давление 1,0 МПа
Макс. допустимый перепад давления на клапане 100 кПа
Рабочий угол поворота 90º
Номинальный расход, Kvs 6,3 м3/час
Резьба G 3/4′
Тип привода (3-х поз.) ARA 663
Тип привода (0...10 V) ARA 659

Состав: Модель одной деталью (габаритная модель) Язык документа

Софт: SolidWorks 12

Файлы:
Valve ESBE VRG131.SLDASM
