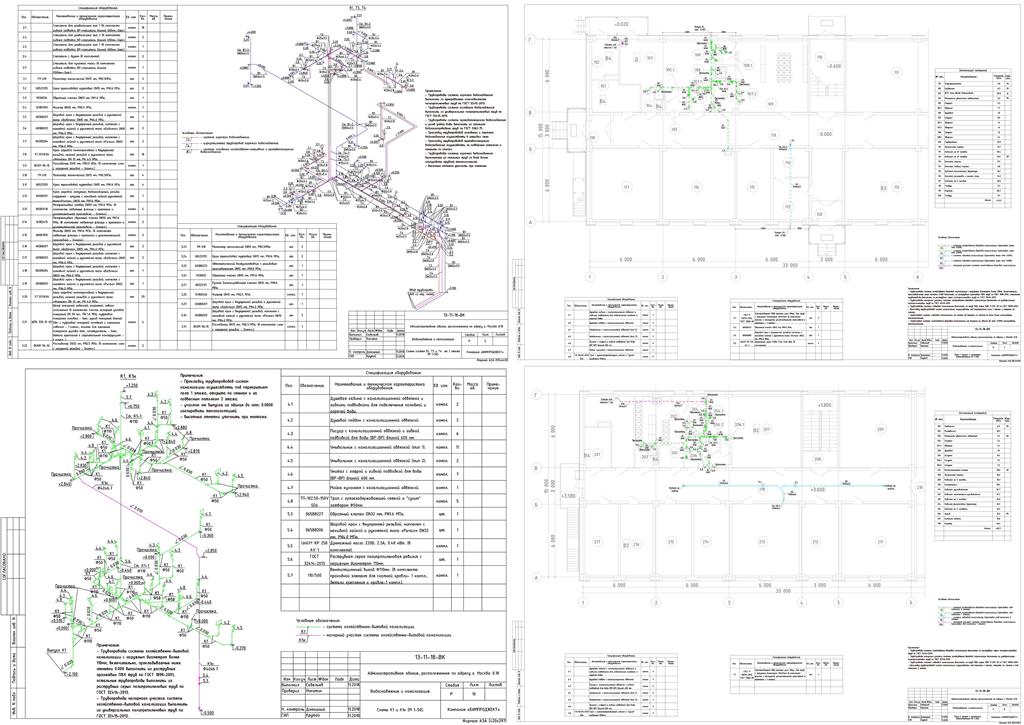

Раздел Водоснабжение ВК для Административного здания Москва Рабочая документация
В данном проекте разработана рабочая документация систем внутреннего объединённого противопожарного и хозяйственно-питьевого холодного водоснабжения (В1), горячего водоснабжения (Т3), циркуляционный трубопровод горячего водоснабжения (Т4), система хозяйственно-бытовой канализации (К1), напорный участок хозяйственно-бытовой канализации (К1н) и система ливневой канализации (К2) административного здания, расположенного по адресу г. Москва д.18.
Водоснабжение.
Источником холодного водоснабжения является существующая городская наружная сеть водоснабжения. Ввод в здание осуществляется одним трубопроводом.
В соответствии с техническими условиями №1236 от 15 марта 2018г., выданными ФГУП «Мосводоканал» источник водоснабжения обеспечивает следующие параметры:
· Гарантированный напор на вводе в здание - 35 м.
· Максимальный возможный расход в точке подключения - 3.15 куб.м/сут.
Источником горячего водоснабжения является существующая городская двухтрубная наружная сеть горячего водоснабжения. Ввод в здание осуществляется двумя трубопроводами (подающим и циркуляционным).
В соответствии с техническими условиями №1892 от 15 марта 2018г., выданными ФГУП «Мостеплоэнерго» источник горячего водоснабжения обеспечивает следующие параметры:
· Гарантированный напор в прямом трубопроводе на вводе в здание - 35 м.
· Остаточное давление в циркуляционном трубопроводе на вводе в здание - 15 м.
· Максимальный возможный расход в точке подключения - 2.83 куб.м/сут.
Расчётные (проектные) расходы воды определены в соответствии с требованиями СП 30.13330.2012 и СП 10.13130.2009 и приведены в таблице основных показателей.
Скорость движения воды в трубопроводах участков системы хозяйственно-питьевого водоснабжения и рогячего водоснабжения не превышает 1.5 м/с.
Скорость движения воды в трубопроводах участков системы противопожарного водоснабжения не превышает 3.0 м/с.
Температура холодной воды 15 о/ С (5 о/ С) летом (зимой).
Температура горячей воды - 60-65 о/ С.
Проектом предусматривается использование воды из городской водопроводной сети, по коммерческому договору с ресурсоснабжающей компанией. Вода безопасна в эпидемическом и радиационном отношении, безвредна по химическому составу и имеет благоприятные органолептические свойства. Качество воды в полной мере соответствует требованиям СанПиН 2.1.4.1074-01 и ГОСТ Р 51232-98.
Для учёта расхода холодной воды на вводе в здание, устанавливается узел учёта холодной воды. Узел выполнен двумя линиями (рабочая и резервная). Каждая линия содержит идентичный набор оборудования и арматуры с целью возможности отключения одной из линий для обслуживания или ремонта оборудования и (или) арматуры без прекращения водоснабжения здания.
Для учёта расхода горячей воды на вводе в здание, устанавливаются узлы учёта горячей воды, на подающем и циркуляционном трубопроводах. В составе узла учёта циркуляционного трубопровода, перед точкой подключения к центральной сети устанавливается балансировочный клапан для снижения давления.
Канализация.
Внутренняя хозяйственно-бытовая система канализации подключается к существующей городской наружной сети хозяйственно-бытовой канализации. Участок от выпуска из здания до существующей наружной сети выполнен из напорной ПВХ трубы оранжевого цвета диаметром 110мм. и заглушен на вводе в здание.
В соответствии с техническими условиями №1859 от 01 апреля 2018г., выданными ФГУП «Москаналья» существующая городская наружная сеть в точке подключения способна принять стоки с расходом 3.77 л/с (5.23 куб.м/сут).
Система ливневой канализации проектируемого здания подключается к существующей городской наружной сети ливневой канализации. Участок от выпуска из здания до существующей наружной сети выполнен из электросварной ПНД трубы диаметром 160мм. и заглушен на вводе в здание.
В соответствии с техническими условиями №2839 от 01 апреля 2018г., выданными ФГУП «Москаналья» существующая городская наружная сеть ливневой канализации в точке подключения способна принять стоки с расходом 20.77 л/с.
Расчётные (проектные) расходы стоков определены в соответствии с требованиями СП 30.13330.2012 и приведены в таблице основных показателей.
На горизонтальных участках систем канализации не менее чем через каждые 15 м. установлены прочистки в местах удобных для обслуживания. На стояках, на первом этаже, устанавлены ревизии, на высоте 1.2 м. от пола для удобства обслуживания.
Все санитарно-технические приборы оборудуются гидравлическими затворами. Применяемые в проекте трапы оборудованы сухим затвором.
Вентиляция системы хозяйственно-бытовой канализации и ликвидация разрежений осуществляется с вентиляционного стояка, стояк прокладывается открыто по стенам и выводится выше кровли здания на 500мм.
В качестве приёмных устройств дождевых вод предусматриваются кровельные воронки с электрическим подогревом, прижимным кольцом и листьяулавливателем.
Вентиляция системы ливневой канализации и ликвидация разрежений осуществляется через кровельные воронки.
