Агрегат свободно-вихревой АСВН 25/10

0
2
163
5
0

СумГУ, ГМ-41 Курсовая работа на тему Агрегат электронасосный СВН 25-10 2008г.

Насос консольный свободно-вихревой СВН 21-10 (подача Q=25 м 3/ч и напор H=10м) предназначен для перекачивания бытовых и промышленных загрязненных жидкостей, химически не агрессивных масс, а также суспензий, фекальных и сточных вод с водородным показателем pH от 6 до 8.5, температурой 365 К ( 90 0С ) и плотностью до 1100 кг/м 3 , с содержанием твердых частиц до 20% по объему, с максимальным размером до 15 мм. В случае перекачивания абразивных взвешенных частиц содержание их по объему не более 1%, размер до 5 мм и микротвердость не более 9000 Мпа.

СОДЕРЖАНИЕ
Задание 2
Введение 4
1 Назначение и область применения насоса 6
2 Описание и обоснование выбранной конструкции насоса 7
2.1 Описание конструкции насоса 7
2.2 Обоснование выбранной конструкции 7
3 Расчеты гидравлические 8
3.1 Расчет проточной части насоса 8
3.2 Расчет гидравлической осевой силы 10
3.3 Расчет гидравлической радиальной силы 13
4 Выбор концевого уплотнения вала 14
5 Расчеты по выбору двигателя 16
5.1 Выбор двигателя 16
5.2 Расчет пусковой моментной характеристики 16
6 Механические расчеты 19
6.1 Расчет реакций в опорах 19
6.2 Расчет долговечности подшипников 20
6.3 Расчет на статическую прочность 22
6.4 Расчет шпоночного соединения вала с колесом 24
Список литературы 26



Автор
Dimon43
Дата
28.12.2021
Язык
Русский
Состав

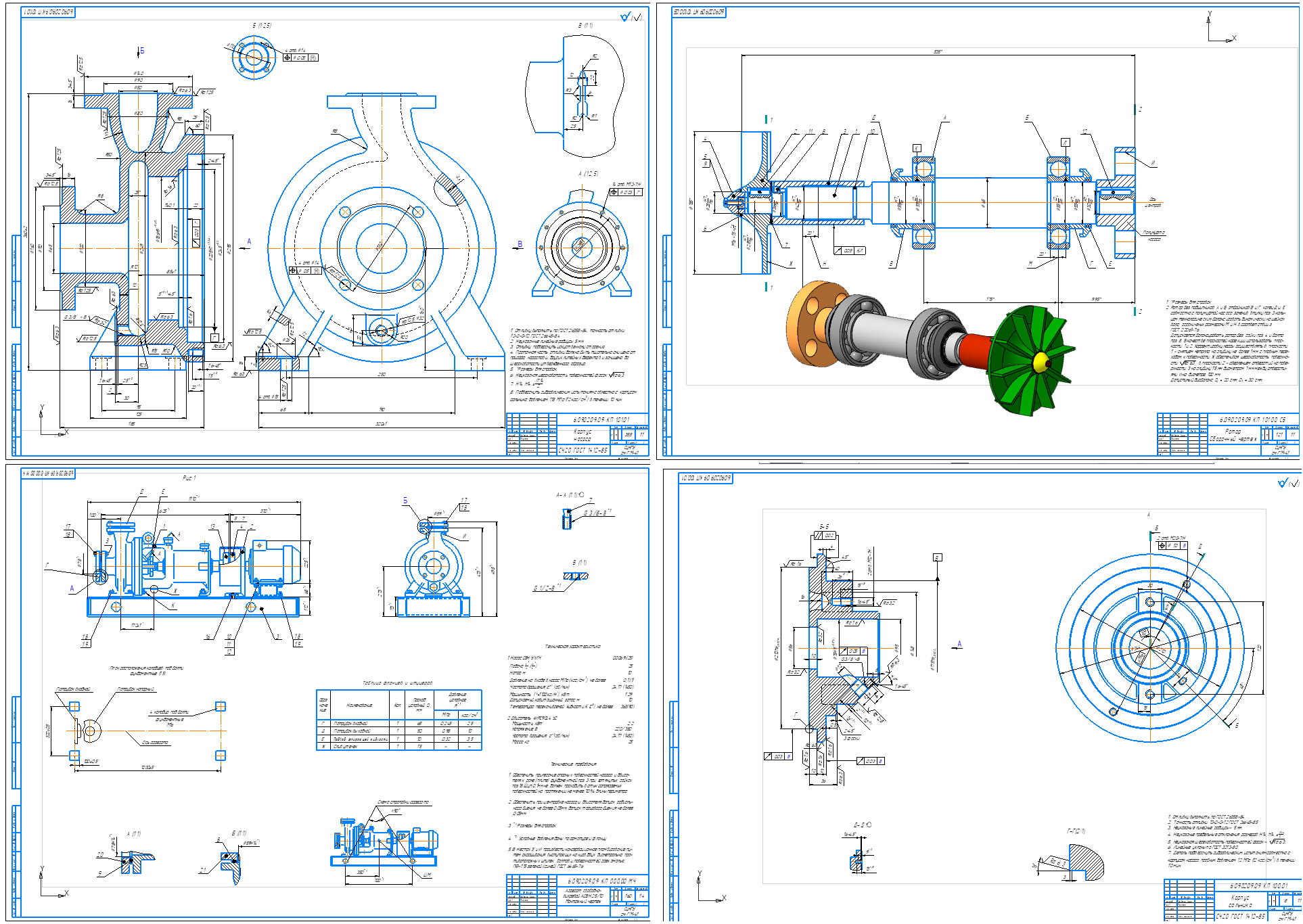

Монтажный чертеж, Деталировка, спецификация, 3d-модель вала
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • СВН 25-10 К.Р
    • Записка.doc
    • Чертежи
      • Вал.cdw
      • Корпус сальника.cdw
      • МК.cdw
      • Ротор.cdw
      • 3D
        • Набивка.m3d
        • Крышка2.m3d
        • Сборка.a3d
        • Подшипник.m3d
        • Контр.m3d
        • Рабочее колесо.m3d
        • втулка.m3d
        • Кольцо резиновое.m3d
        • Болт.m3d
        • пр1.m3d
        • Полумуфта.m3d
        • вал.m3d
        • Крышка1.m3d
      • Спецификация Ротор.spw
      • Корпус насоса.cdw
      • Спецификация МЧ.spw
