топ За месяцАльбом КЖ двухкамерного септика общ. объемом 90м3, рабочий объем 60м3
Согласно заданию на проектирование при норме 190 л/сут расход составил 6,84м3/сут.
Внутрений объем выгреба 87м3 (рабочая часть 58м3). Очистка выгреба осуществляется один раз в 9 дней. Выгреб выполнен из монолитного ж/б В15 F150 W6 М200, а верхний колодец из сборного ж.б по серии 3.900-1-14,в.1. Под ж/б плитой выполнен бетонная подготовка М100 толщиной 100мм. Армирование выполнено из арм. сетки 200х200х12 А500.

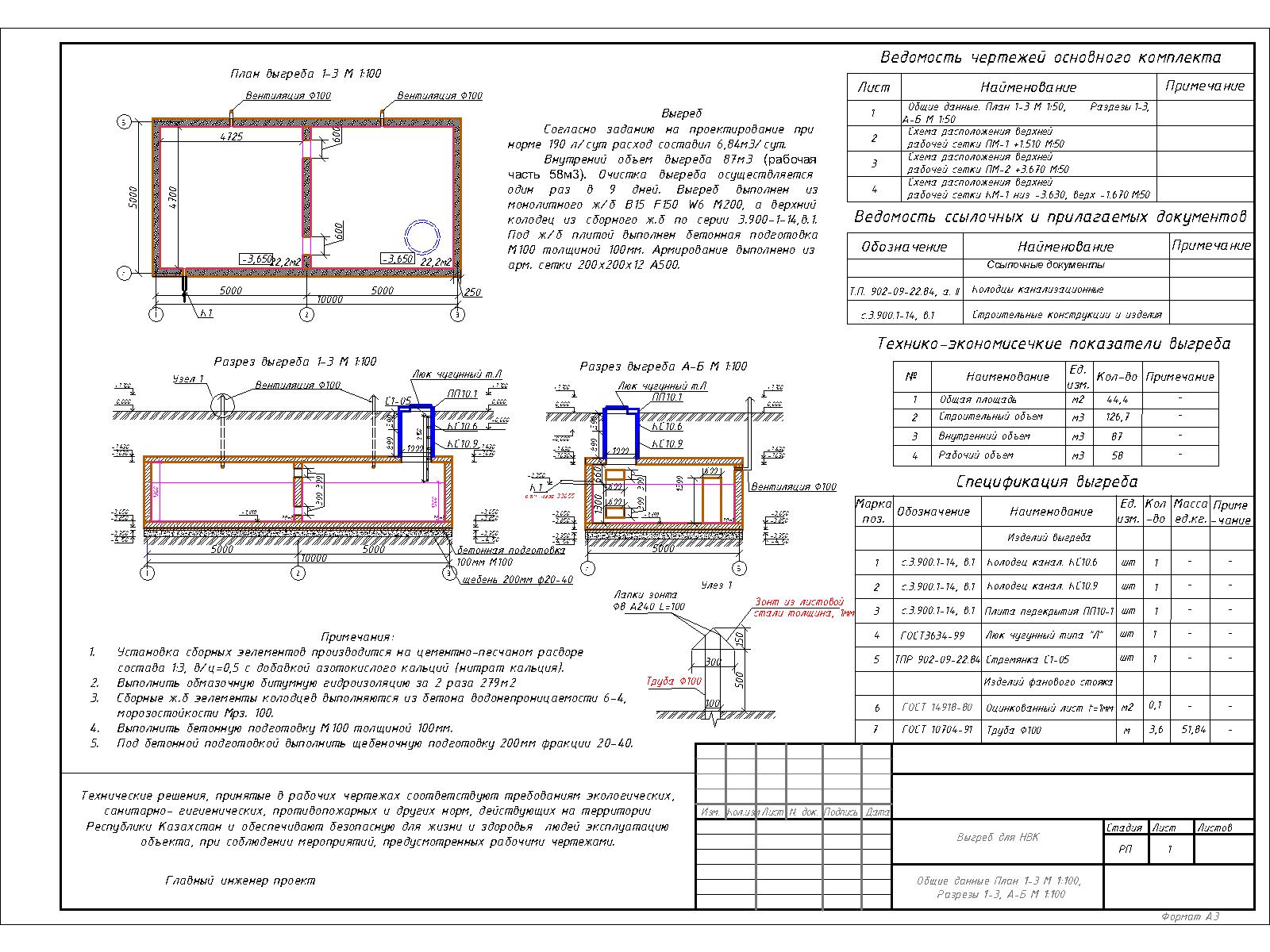

Состав: Общие данные План 1-3 М 1:100, Разрезы 1-3, А-Б М 1:100, Схема расположения верхней рабочей сетки ПМ-1 +1.510 М:50, Схема расположения верхней рабочей сетки ПМ-2 -3.670 М:50, Схема расположения рабочей сетки КМ-1 низ -3.630, верх -1.670 М:50
Софт: AutoCAD 2013
