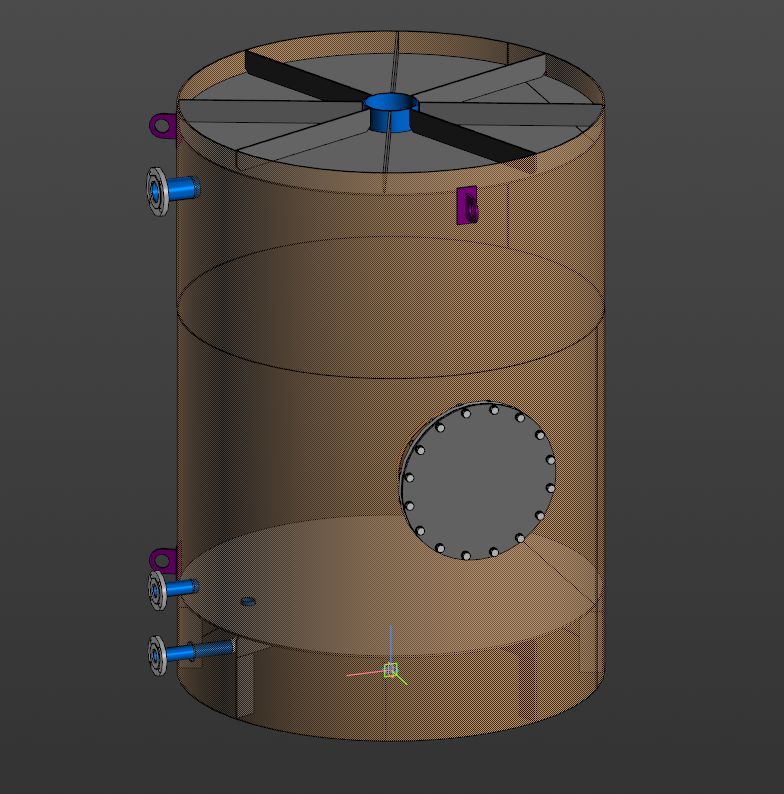

Вертикальный бак запаса ХОВ с плоскими днищами с усилениями. Объем 4 м3. Диаметр=1670, Высота=2350. Из Ст.3 под налив, присоединение фланцев Ру1,6
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Бак запаса ХОВ (Объем 4 м3)
Бак запаса ХОВ (Объем 4 м3)
0
2
70
0
1
20
Автор
Роман
Дата
05.07.2024
Язык
Русский
Состав
3D сборка, сборочный чертеж со спецификацией и деталировкой.
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
Обечайка Верхняя _ 02.24161.301
-
Обечайка Верхняя _ 02.24161.301.m3d
-
Обечайка Нижняя _ 02.24161.302.m3d
-
Патрубок Ду50 _ 02.24161.331.m3d
-
Патрубок Ду80 _ 02.24161.332.m3d
-
Фланец 80-16-01-1-B-ВЧ40-IV-dв 91 ГОСТ 33259-2015.m3d
-
Строповочная Петля С Подкладным Листом _ 02.24161.370
-
Подкладной Лист.m3d
-
Строповочная Петля С Подкладным Листом _ 02.24161.370.a3d
-
Строповочная Петля.m3d
-
-
Патрубок Дренажа _ 02.24161.320
-
Длинный Патрубок Дренажа Ду50 _ 02.24161.321.m3d
-
Короткий Патрубок Дренажа Ду50 _ 02.24161.322.m3d
-
Отвод 90-57x4 ГОСТ 17375-2001.m3d
-
Патрубок Дренажа _ 02.24161.320-СП.pdf
-
Патрубок Дренажа _ 02.24161.320-СП.spw
-
Патрубок Дренажа _ 02.24161.320.a3d
-
Патрубок Дренажа _ 02.24161.320.cdw
-
Патрубок Дренажа _ 02.24161.320.pdf
-
Фланец 50-16-01-1-B-ВЧ40-IV-dв 59 ГОСТ 33259-2015.m3d
-
-
Люк-Лаз Ду500-6 _ 02.24161.310
-
Крышка Люка Ду500-6 _ 12.01101.222.m3d
-
Люк-Лаз Ду500-6 _ 02.24161.310-СП.pdf
-
Люк-Лаз Ду500-6 _ 02.24161.310-СП.spw
-
Люк-Лаз Ду500-6 _ 02.24161.310.a3d
-
Люк-Лаз Ду500-6 _ 02.24161.310.cdw
-
Люк-Лаз Ду500-6 _ 02.24161.310.pdf
-
Обечайка Люк-Лаза Ду500 _ 02.24161.311.m3d
-
Фланец 500-6-01-1-B-ВЧ40-IV-dв 530 ГОСТ 33259-2015.m3d
-
-
-
Нижняя Крышка В Сборе _ 02.24161.200
-
Кольцо Усиления Ду200 _ 02.24161.102.m3d
-
Нижняя Крышка _ 02.24161.201.m3d
-
Нижняя Крышка В сборе _ 02.24161.200-СП.pdf
-
Нижняя Крышка В сборе _ 02.24161.200-СП.spw
-
Нижняя Крышка В Сборе _ 02.24161.200.a3d
-
Нижняя Крышка В сборе _ 02.24161.200.cdw
-
Нижняя Крышка В сборе _ 02.24161.200.pdf
-
Ребро Усиления _ 02.24161.103.m3d
-
Ребро Усиления Обечайки _ 02.24161.202.m3d
-
-
Верхняя Крышка В Сборе _ 02.24161.100
-
Верхняя Крышка _ 02.24161.101.m3d
-
Верхняя Крышка В Сборе _ 02.24161.100-СП.pdf
-
Верхняя Крышка В Сборе _ 02.24161.100-СП.spw
-
Верхняя Крышка В Сборе _ 02.24161.100.a3d
-
Верхняя Крышка В Сборе _ 02.24161.100.cdw
-
Верхняя Крышка В Сборе _ 02.24161.100.pdf
-
Кольцо Усиления Ду200 _ 02.24161.102.m3d
-
Ребро Усиления _ 02.24161.103.cdw
-
Ребро Усиления _ 02.24161.103.m3d
-
Ребро Усиления _ 02.24161.103.pdf
-
-
Бак Запаса ХОВ _ 02.24161.000-СП.pdf
-
Бак Запаса ХОВ _ 02.24161.000-СП.spw
-
Бак Запаса ХОВ _ 02.24161.000.a3d
-
Бак Запаса ХОВ _ 02.24161.000.cdw
-
Бак Запаса ХОВ _ 02.24161.000.pdf
-
Бак Запаса ХОВ-R03.cdw
-
Бак Запаса ХОВ-ЦЕХ.pdf
-
Бак запаса ХОВ.png
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
1
Чтобы оставить комментарий, необходимо войти
Я бы добавил на емкость:
1. Воздушник, можно самый простой - труба 2 отвода и сеточка от мух, иначе при заполнении емкости ее просто может разорвать.
2. Обездвиживающее устройство или хотя бы поворотные петли на люк, и еще 2 ручки, а то работникам кто будет ее обслуживать будет не очень.
3. Не обязательно но желательно опорное кольцо добавить с отверстиями под анкер.
4. Если по крыше ходить не предполагается, то можно убрать такое количество ребер, а пустить пару параллельных уголка или швеллера, и то сделать это внутри.
