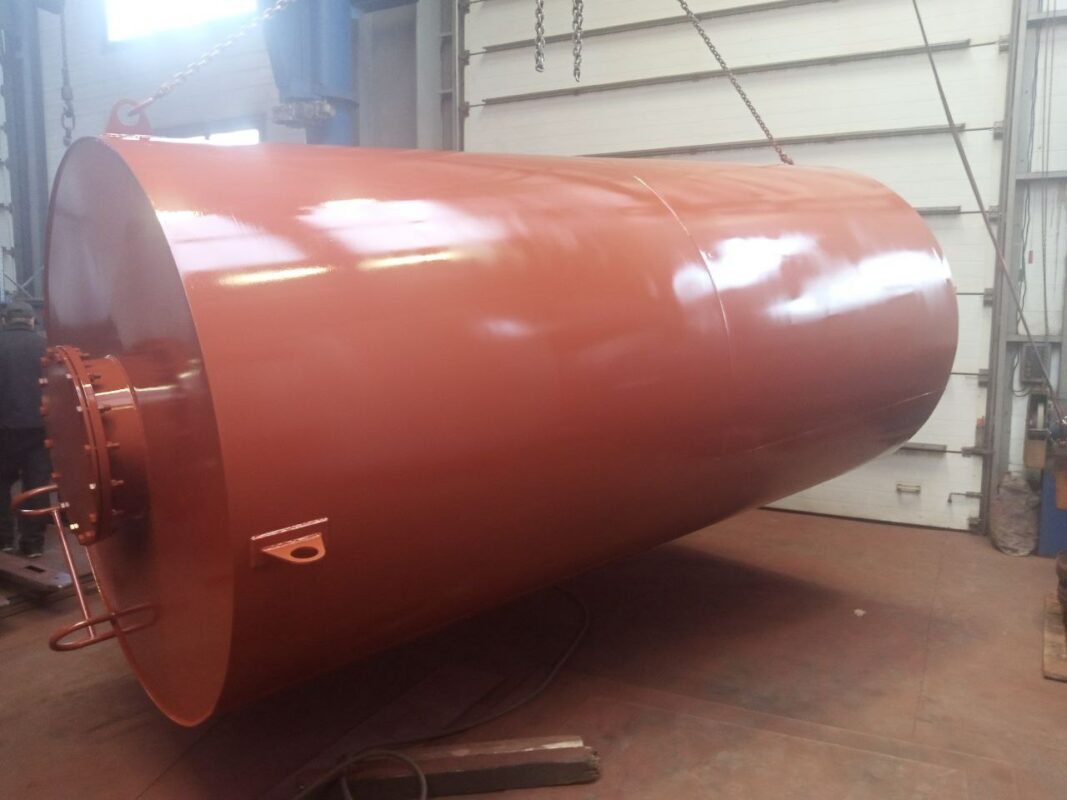

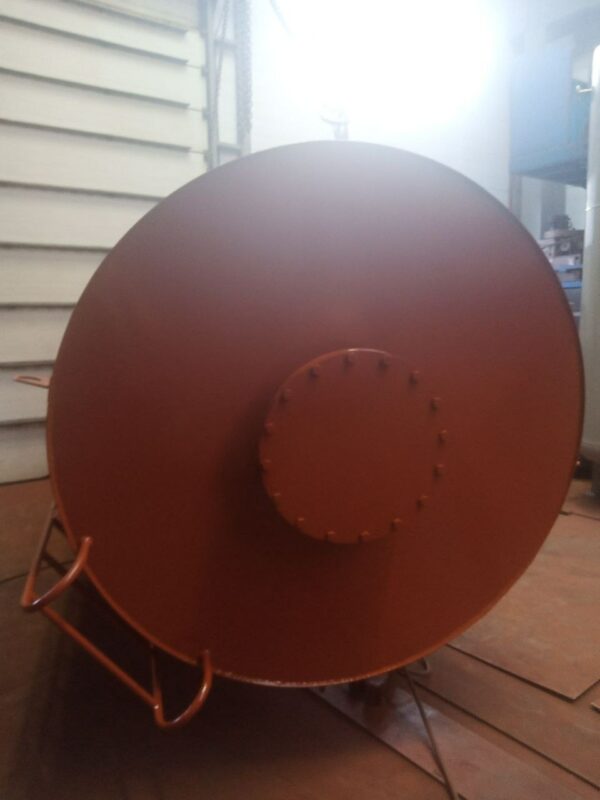

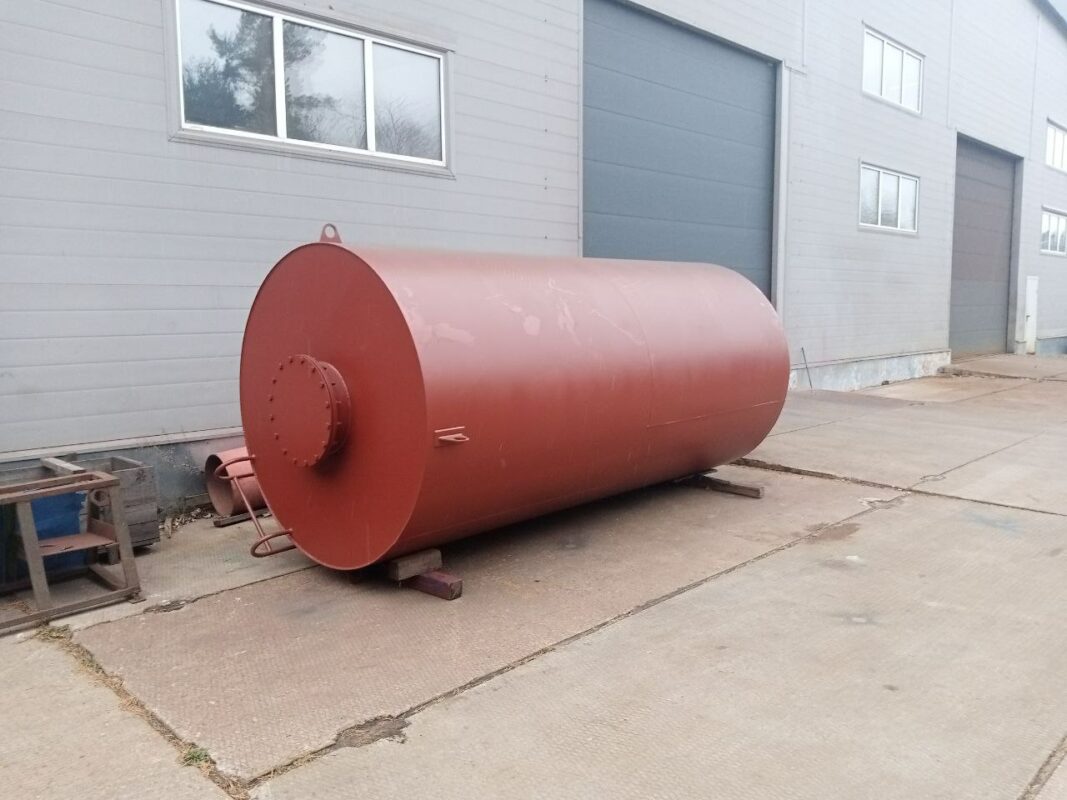

Вертикальный бак запаса ХОВ с плоскими днищами с усилениями. Объем 10 м3. Диаметр=1900 мм., Высота=4170 мм.. Из Ст.3 под налив, с люком Ду500, установленном в верхнем плоском днище, лестница для подъема.
Бак - полуфабрикат, заказчик хочет на месте вваривать свои патрубки в верхнем донышке.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Бак запаса ХОВ (Объем 10 м3)
Бак запаса ХОВ (Объем 10 м3)
0
0
15
0
0
40
Автор
Роман
Дата
15.11.2024
Язык
Русский
Состав

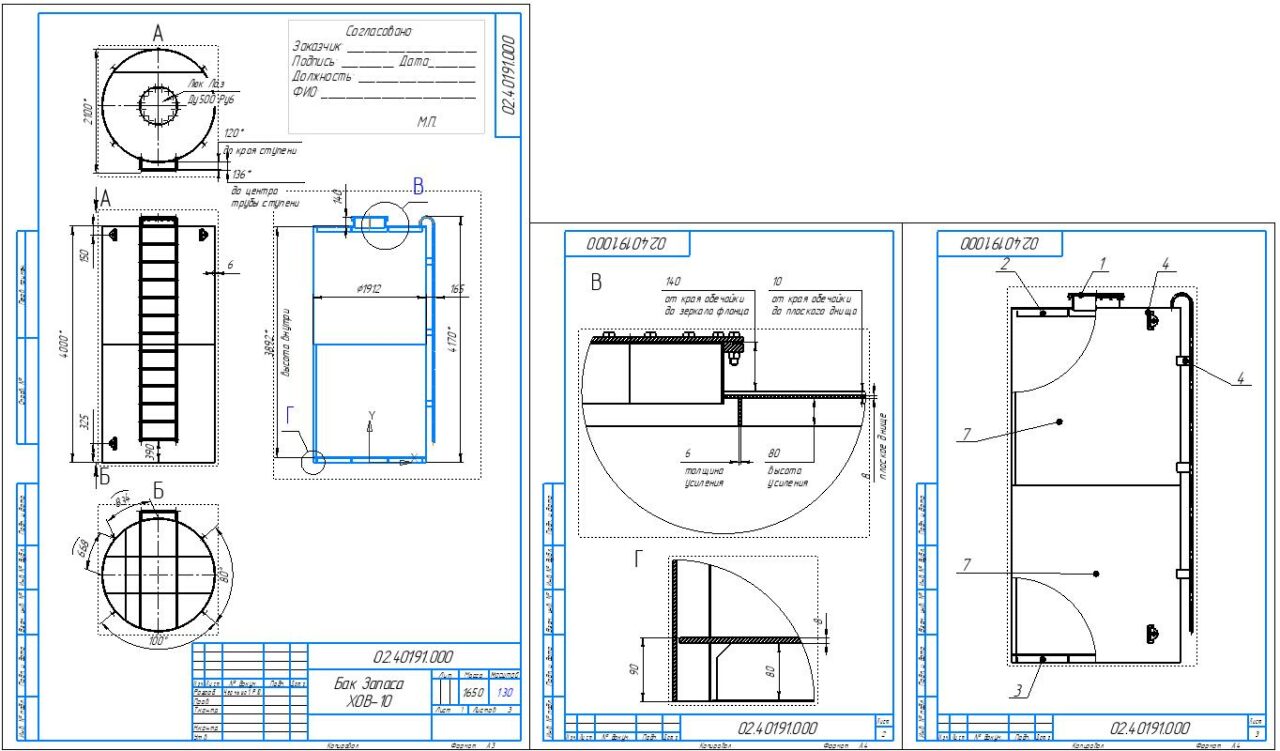

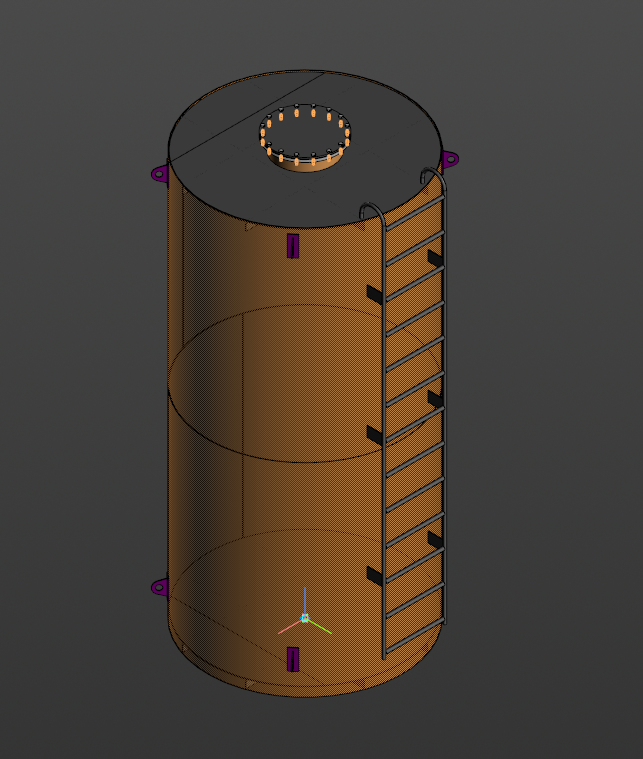

3D модель с полной деталировкой. Сборочный чертеж со спецификацией.
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
Плоское Днище В Сборе _ 02.40191.100 СБ
-
Верхнее Днище В Сборе _ 02.40191.100 СБ.a3d
-
Верхнее Днище В Сборе _ 02.40191.100-СП.pdf
-
Верхнее Днище В Сборе _ 02.40191.100-СП.spw
-
Верхнее Днище В Сборе _ 02.40191.100.cdw
-
Верхнее Днище В Сборе _ 02.40191.100.pdf
-
Верхнее Плоское Днище _ 02.40191.101.m3d
-
Нижнее Днище В Сборе _ 02.40191.200 СБ.a3d
-
Нижнее Днище В Сборе _ 02.40191.200-СП.pdf
-
Нижнее Днище В Сборе _ 02.40191.200-СП.spw
-
Нижнее Днище В Сборе _ 02.40191.200.cdw
-
Нижнее Днище В Сборе _ 02.40191.200.pdf
-
Нижнее Плоское Днище _ 02.40191.201.m3d
-
Усиление Боковое _ 02.40191.103.cdw
-
Усиление Боковое _ 02.40191.103.m3d
-
Усиление Боковое _ 02.40191.103.pdf
-
Усиление Длиное _ 02.40191.102.cdw
-
Усиление Длиное _ 02.40191.102.m3d
-
Усиление Длиное _ 02.40191.102.pdf
-
Усиление Центральное _ 02.40191.104.m3d
-
-
Обечайка 1900х2000х6 _ 02.40191.301
-
Обечайка 1900х2000х6 _ 02.40191.301.m3d
-
Строповочная Петля С Подкладным Листом _ 02.40191.370 СБ
-
Подкладной Лист _ 02.40191.371.m3d
-
Строповочная Петля _ 02.40191.372.m3d
-
Строповочная Петля С Подкладным Листом _ 02.40191.370 СБ.a3d
-
-
-
Люк-Лаз Ду500-6 _ 02.24161.310
-
Крышка Люка Ду500-6 _ 12.01101.222.m3d
-
Люк-Лаз Ду500-6 _ 02.24161.310-СП.pdf
-
Люк-Лаз Ду500-6 _ 02.24161.310-СП.spw
-
Люк-Лаз Ду500-6 _ 02.24161.310.a3d
-
Люк-Лаз Ду500-6 _ 02.24161.310.cdw
-
Люк-Лаз Ду500-6 _ 02.24161.310.pdf
-
Обечайка Люк-Лаза Ду500 _ 02.24161.311.m3d
-
Фланец 500-6-01-1-B-ВЧ40-IV-dв 530 ГОСТ 33259-2015.m3d
-
-
Лестница В Сборе _ 02.40191.600
-
Вертикальная Стойка 02.40191.601.cdw
-
Вертикальная Стойка 02.40191.601.pdf
-
Горизонтальная Ступень 02.40191.602.cdw
-
Горизонтальная Ступень 02.40191.602.pdf
-
Лестница В Сборе _ 02.40191.600 СБ.a3d
-
Лестница В Сборе _ 02.40191.600-СП.pdf
-
Лестница В Сборе _ 02.40191.600-СП.spw
-
Лестница В Сборе _ 02.40191.600.cdw
-
Лестница В Сборе _ 02.40191.600.pdf
-
Проставка Лестницы _ 02.40191.603.m3d
-
-
Бак Запаса ХОВ-10 _ 02.40191.000 СБ-ЦЕХ.pdf
-
Бак Запаса ХОВ-10 _ 02.40191.000 СБ.a3d
-
Бак Запаса ХОВ-10 _ 02.40191.000-СП.pdf
-
Бак Запаса ХОВ-10 _ 02.40191.000-СП.spw
-
Бак Запаса ХОВ-10 _ 02.40191.000.cdw
-
Бак Запаса ХОВ-10 _ 02.40191.000.pdf
