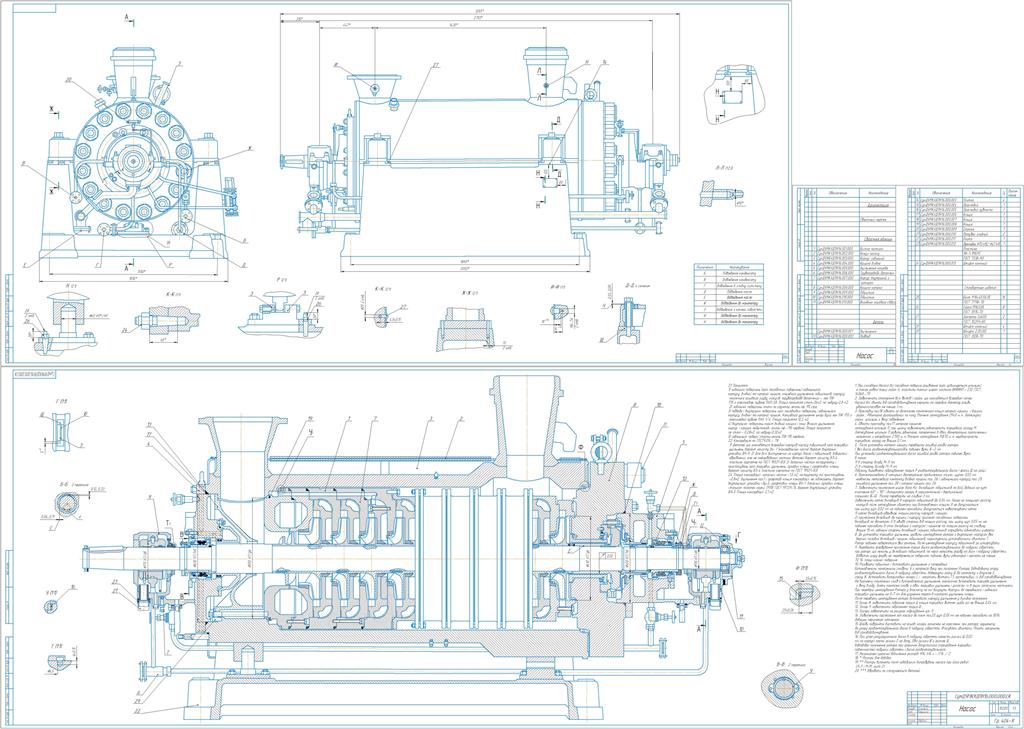

Чертеж насоса ЦНС ПЭ580-185-5

0
1
760
8
1
150

Сумской машиностроительный колледж
специальность химическое и нефтяное машиностроение
домашнее задание по дисциплине "Инженерная графика"
на тему:"насос ЦНС ПЭ580-185-5"
Сумы 2018

Исходные данные насос ЦНС ПЭ580-185-5 : напор 2030 м, мощность 6000кВт
В данной работе проектировался насос ЦНС ПЭ580-185-5, предназначенный для перекачивания воды с увеличением давления.

Содержание
1.насос ЦНС ПЭ580 (1 лист)
2.насос насос ЦНС ПЭ580 (2 лист)
3.спецификация



Автор
Dimitri Lumia
Дата
13.09.2019
Язык
Украинский
Состав
Насос ЦНС ПЭ580-185-5
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • Сборка.cdw
  • Спецификация Сборка.spw
  • Лист 2 Маленькая рамка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 1
user-avatar

Камрады, внимание: во вложении - не чертёж!!! Это, наверное, качественная обводка. Ни один из размеров "не бьется", нет ни одной горизонтальной линии, осевые - не по центру элементов. Так, для виду.
