Чертежи НВК(наружные сети водоснабжения и канализации). Многоэтажный жилой дом с объектами соцкультбыта.

Чертежи по разделу НВК(наружные сети и канализация)

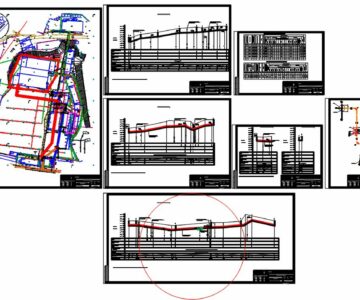

лист 1

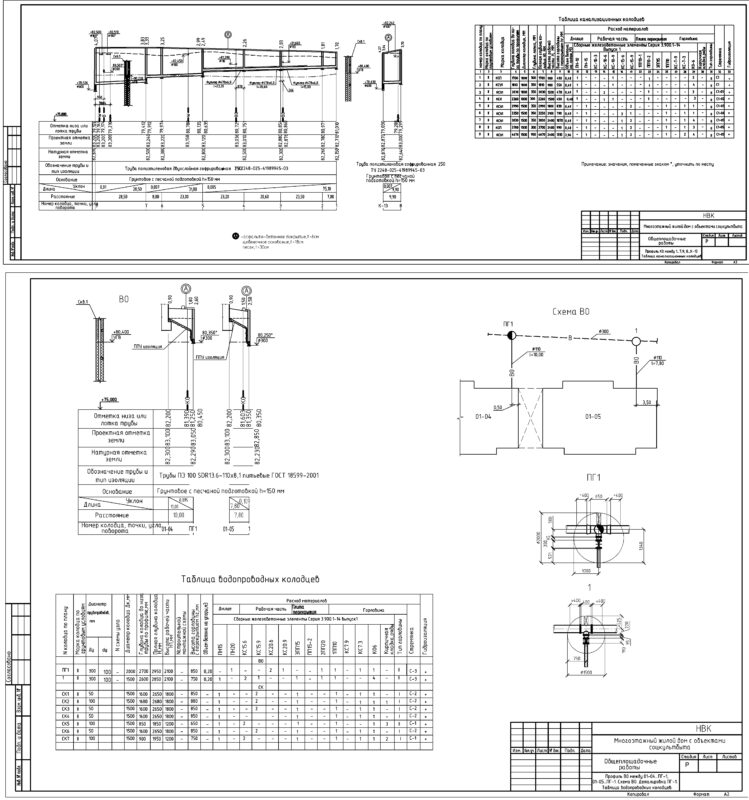

Профиль В0 между 01-04...ПГ-1,01-05...ПГ-1.
Схема В0.
Деталировка ПГ-1.
Таблица водопроводных колодцев.

лист 2
Профиль К0 между 1...7,9, 8...К-13.
Таблица канализационных колодцев.

Состав: чертежи раздел НВК Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Чертежи НВК(наружные сети водоснабжения и канализации). Многоэтажный жилой дом с объектами соцкультбыта.

Дом-НВК1.dwg
