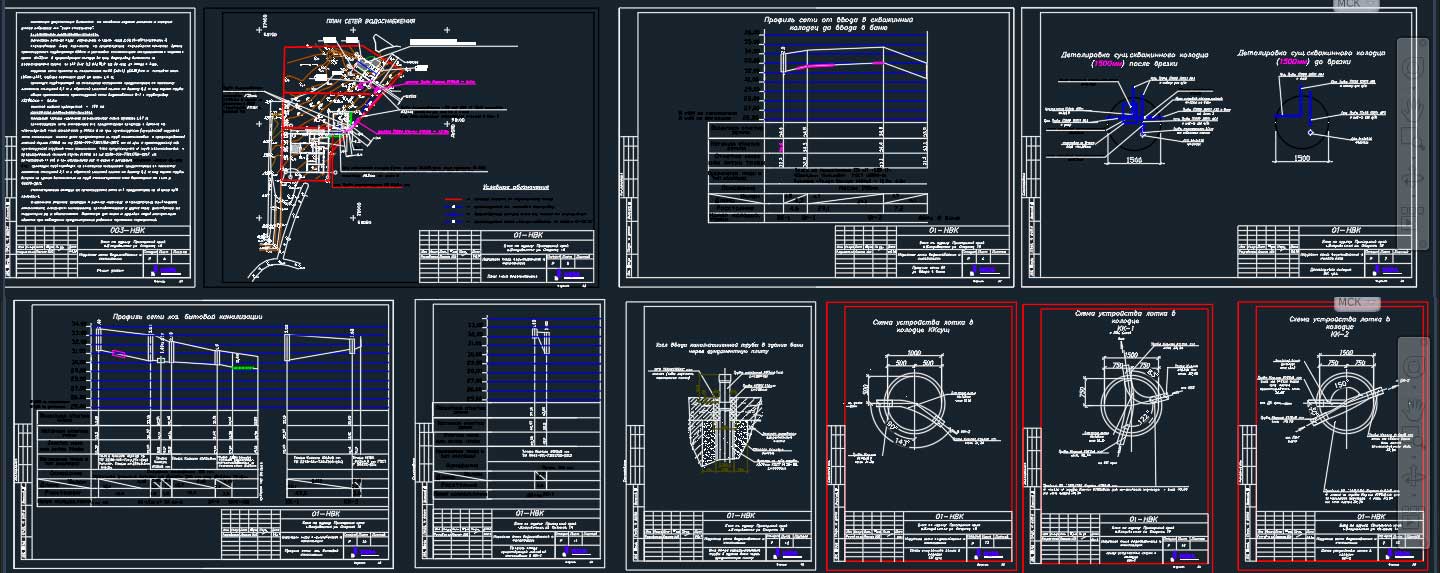

Наружные сети водоснабжения и канализации бани

Наружные сети водоснабжения и канализации для здания бани с расчетным суточным водопотреблением и водоотведением 0,897 куб. м/сут. С устройством локальных очистных сооружений, и дренажного поля на участке.
Настоящий раздел проектной документации выполнен на основании:
-Постановления Правительства Российской Федерации от 16 февраля 2008г. N 87 "О составе разделов проектной документации и требованиях к их содержанию";
-задания на разработку рабочего проекта;
-материалов изысканий, проведенных специалистами ООО «МЕРА КОНСТРАКШН»;
-исходных данных Заказчика.

В настоящем разделе проектной документации отражены принятые технологические и конструктивные решения для строительства линейного объекта:

· Характеристика проектируемых сооружений и трубопроводов;
· Характеристика состава и структуры сооружений;
· Обоснование выбранной трассы трубопровода к установленной техническими условиями в точке присоединения.

водоснабжение хозяйственно-питьевое.
расчетные расходы воды определены согласно снип 2.04.01-85*приложение 3.
водоснабжение бани выполнить от существующей водозаборной скважины врезки проектируемого трубопровода ∅50мм и установки отключающего компрессионного шарового крана d=32мм в существующем колодце вк сущ. водопровод выполнить из полиэтиленовой трубы пэ 100 (sdr 11) ∅32×4,0 от вк сущ. до ввода в баню.
наружные сети приняты из полиэтилена пэ100 (sdr11) ф50×4,6мм и питьевая гост 18599-2001. глубина заложения труб не менее 1.6 м.
прокладка трубопроводов из полимерных материалов предусмотрена по песчаному основанию толщиной 0,1 м с обратной засыпкой песком на высоту 0,2 м над верхом трубы
общая протяженность проектируемой сети водоснабжения в-1 : трубопровод ∅32×4,0мм - 50,0м
сезонная глубина промерзания - 156 см.
канализация хозяйственно-бытовая.
начальная глубина заложения проектируемых сетей принята 1,87 м.
проектируемую сеть канализации к-1 предусмотрено продлить с врезкой от существующей сети канализации д 160мм в кк сущ. проектируемая (продляемая) наружная сеть канализации жилого дома предусмотрена из труб полиэтиленовых с профилированной стенкой корсис ∅160х8 по ту 2248-001-73011750-2013 от кк сущ. к проектируемому кк2. проектируемая наружная сеть канализации бани предусмотрена из труб полиэтиленовых с профилированной стенкой корсис ∅160х8 по ту 2248-001-73011750-2013 от проектируемого кк3 к проектируемому кк2 и далее к локальной установке очистки сточных вод. прокладка трубопроводов из полимерных материалов предусмотрена по песчаному основанию толщиной 0,1 м с обратной засыпкой песком на высоту 0,2 м над верхом трубы. выпуски из здания выполняются из труб канализационных нпвх безнапорных по гост р 54475-2011.
канализационные колодцы на проектируемой сети к-1 предусмотрен из сборных ж/б элементов.
технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории рф и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
