Деаэратор вакуумный ДВ-800М

650

ДВ-800 – деаэратор вакуумный, где 800 – номинальная производительность (т/час).
Давление рабочее абсолютное: 0,0016-0,05 МПа
Давление пробное, при гидроиспытаниях: 0,03 МПа
Температура: 55-80 С
Среда: вода и пар
Емкость: 28 м3

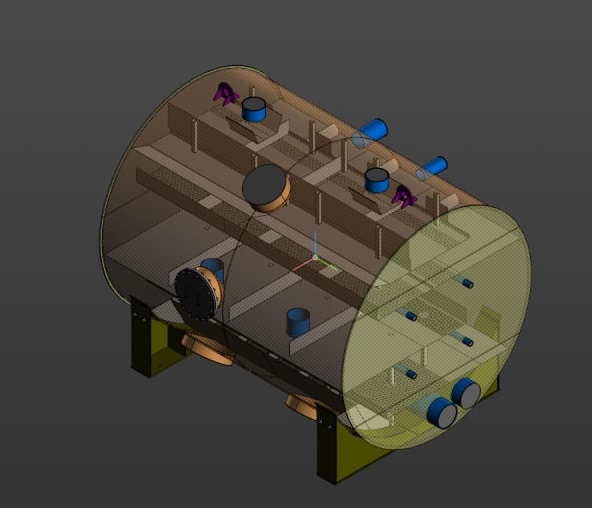

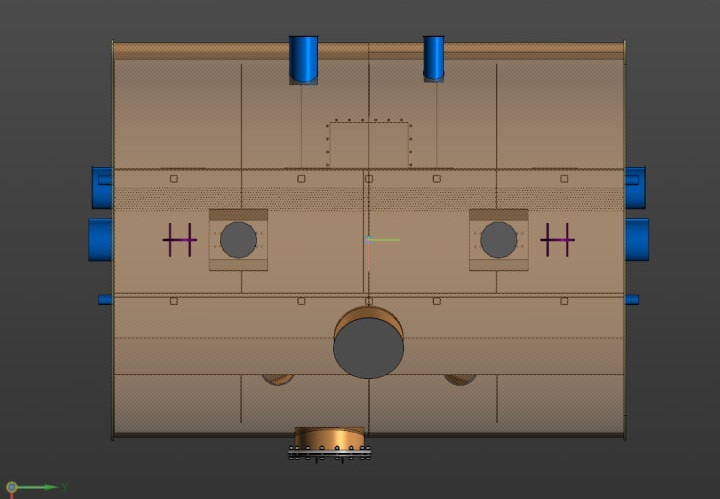

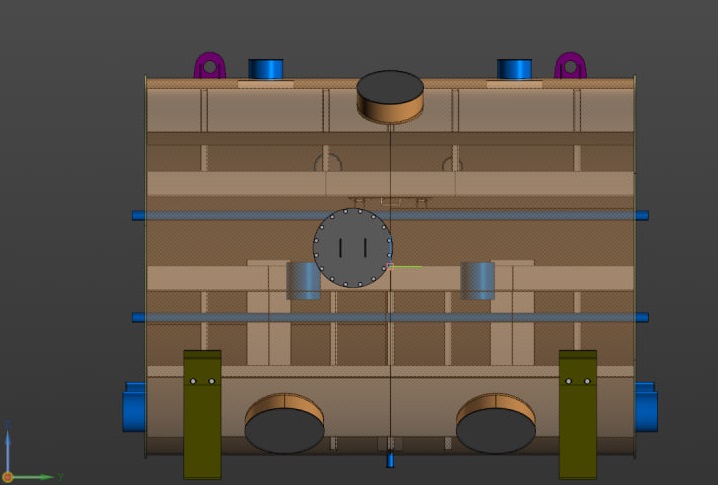

3D Модели ДВ-800М

Автор

Роман

Дата

07.04.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Опора R=1514 _ 17.80030.400 СБ
- Лапка _ 17.80030.404.m3d
- Опора R=1514 _ 17.80030.400 СБ.a3d
- Опорный Лист _ 17.80030.407.m3d
- Плита Опорная _ 17.80030.401.m3d
- Ребро Боковое _ 17.80030.402.m3d
- Ребро Среднее _ 17.80030.406.m3d
- Ребро Центральное _ 17.80030.405.m3d
- Сегмент _ 17.80030.403.m3d
Плоское Днище _ 17.80030.100 СБ
- Планка Днища _ 17.80030.516.m3d
- Плоское Днище Правое _ 17.80030.105 СБ
  - Днище Плоское Правое 1 часть _ 17.80030.106.m3d
  - Днище Плоское Правое 2 часть _ 17.80030.107.m3d
  - Плоское Днище Правое _ 17.80030.105 СБ.a3d
- Плоское Днище Левое _ 17.80030.100 СБ
  - Днище Плоское Левое 1 часть _ 17.80030.101.m3d
  - Днище Плоское Левое 2 часть _ 17.80030.102.m3d
  - Днище Плоское Левое 3 часть _ 17.80030.103.m3d
  - Плоское Днище Левое _ 17.80030.100 СБ.a3d
- Патрубок Ду300 _ 17.80030.120 СБ
  - Заглушка Ду300 _ 17.80030.122.m3d
  - Патрубок Ду300 _ 17.80030.120 СБ.a3d
  - Труба Ду300 L=170 _ 17.80030.121.m3d
- Внутренняя Труба Ду65 _ 17.80030.110 СБ
  - Внутренняя Труба Ду65 _ 17.80030.110 СБ.a3d
  - Заглушка Ду65 _ 17.80030.112.m3d
  - Труба Ду65 _ 17.80030.111.m3d
Обечайка _ 17.80030.300 СБ
- Косынка _ 17.80030.537.m3d
- Косынка _ 17.80030.577.m3d
- Обечайка 3032х1960х16 Левая _ 17.80030.301.m3d
- Обечайка 3032х1960х16 Правая _ 17.80030.302.m3d
- Обечайка 3032х2020х16 _ 17.80030.301.m3d
- Обечайка Деаэратора _ 17.80030.300 СБ.a3d
- Планка Днища _ 17.80030.516.m3d
- Полоса _ 17.80030.538.m3d
- Строповочная Серьга _ 17.80030.370 СБ
  - Косынка _ 17.80030.372.m3d
  - Серьга _ 17.80030.371.m3d
  - Строповочная Серьга _ 17.80030.370 СБ.a3d
- Патрубок Ду600 _ 17.80030.350 СБ
  - Заглушка Ду600 _ 17.80030.352.m3d
  - Обечайка Патрубка Ду600 _ 17.80030.351.m3d
  - Патрубок Ду600 _ 17.80030.350 СБ.a3d
- Патрубок Ду500 _ 17.80030.340 СБ
  - Заглушка Ду500 _ 17.80030.342.m3d
  - Обечайка Патрубка Ду500 _ 17.80030.341.m3d
  - Патрубок Ду500 _ 17.80030.340 СБ.a3d
- Патрубок Ду50 _ 17.80030.380 СБ
  - Заглушка Ду50 _ 17.80030.382.m3d
  - Патрубок Ду50 _ 17.80030.380 СБ.a3d
  - Труба Ду50 L=120 _ 17.80030.381.m3d
- Патрубок Ду250 _ 17.80030.330 СБ
  - Заглушка Ду250 _ 17.80030.332.m3d
  - Патрубок Ду250 _ 17.80030.330 СБ.a3d
  - Труба Ду250 L=170 _ 17.80030.331.m3d
- Патрубок Ду200 _ 17.80030.320 СБ
  - Заглушка Ду200 _ 17.80030.322.m3d
  - Патрубок Ду200 _ 17.80030.320 СБ.a3d
  - Труба Ду200 L=370 _ 17.80030.321.m3d
- Патрубок Ду150 _ 17.80030.310 СБ
  - Заглушка Ду150 _ 17.80030.312.m3d
  - Патрубок Ду150 _ 17.80030.310 СБ.a3d
  - Труба Ду150 L=350 _ 17.80030.311.m3d
- Люк-Лаз Ду500-6 _ 17.80030.360 СБ
  - Заглушка Ду500-6 _ 17.80030.362.m3d
  - Люк-Лаз Ду500-6 _ 17.80030.360 СБ.a3d
  - Обечайка Люк-Лаза Ду500-6 _ 17.80030.361.m3d
  - Ручка Люка _ 17.80030.363.m3d
  - Фланец 500-6-01-1-B-ВЧ40-IV-dв 530 ГОСТ 33259-2015.m3d
Внутреннее Устройство _ 17.80030.500 СБ
- Внутреннее Устройство _ 17.80030.500 СБ.a3d
- Стойка _ 17.80030.550 СБ
  - Стойка _ 17.80030.550 СБ.a3d
  - Элемент Стойки _ 17.80030.551.m3d
- Отбойник Нижний _ 17.80030.590 СБ
  - Косынка Крайняя Нижнего Отбойника _ 17.80030.595.m3d
  - Крайний Лист Нижнего Отбойника _ 17.80030.591.m3d
  - Отбойник Нижний _ 17.80030.590 СБ.a3d
  - Планка Нижнего Отбойника _ 17.80030.593.m3d
  - Центральная Косынка Нижнего Отбойника _ 17.80030.594.m3d
  - Широкий Лист Нижнего Отбойника _ 17.80030.592.m3d
- Отбойник Верхний _ 17.80030.520 СБ
  - Боковая Стенка Верхнего Отбойника _ 17.80030.522.m3d
  - Днище Верхнего Отбойника _ 17.80030.521.m3d
  - Отбойник Верхний _ 17.80030.520 СБ.a3d
- Крышка Люка _ 17.80030.540 СБ
  - Валик _ 17.80030.544.m3d
  - Крышка Люка _ 17.80030.540 СБ.a3d
  - Крышка Люка _ 17.80030.541.m3d
  - Скоба _ 17.80030.545.m3d
  - Ушко _ 17.80030.542.m3d
  - Ушко _ 17.80030.543.m3d
- Короб _ 17.80030.580 СБ
  - Боковина 1 _ 17.80030.581.m3d
  - Боковина 2 _ 17.80030.582.m3d
  - Короб _ 17.80030.580 СБ.a3d
  - Планка Днища _ 17.80030.516.m3d
- Коллектор _ 17.80030.585 СБ
  - Заглушка Коллектора _ 17.80030.587.m3d
  - Коллектор _ 17.80030.585 СБ.a3d
  - Направляющая _ 17.80030.588.m3d
  - Труба Ду300 Перфорированная _ 17.80030.586.m3d
- 4 Тарелка _ 17.80030.570 СБ
  - 4 Тарелка _ 17.80030.570 СБ.a3d
  - Косынка 4 Тарелки _ 17.80030.575.m3d
  - Лист 4 Тарелки _ 17.80030.576.m3d
  - Ребро Боковое 4 Тарелки _ 17.80030.574.m3d
  - Ребро Центральное 4 Тарелки _ 17.80030.573.m3d
  - Тарелка 4 Крайнаяя _ 17.80030.572.m3d
  - Тарелка 4 Центральная _ 17.80030.571.m3d
- 3 Тарелка _ 17.80030.560 СБ
  - 3 Тарелка _ 17.80030.560 СБ.a3d
  - Лист 3 Тарелки _ 17.80030.562.m3d
  - Патрубок 3 Тарелки _ 17.80030.564.m3d
  - Ребро 3 Тарелки _ 17.80030.565.m3d
  - Ребро Короба _ 17.80030.563.m3d
  - Тарелка 3 _ 17.80030.561.m3d
- 2 Тарелка _ 17.80030.530 СБ
  - 2 Тарелка _ 17.80030.530 СБ.a3d
  - Боковой Лист _ 17.80030.534.m3d
  - Прокладка _ 17.80030.538.m3d
  - Ребро 2 Тарелки _ 17.80030.535.m3d
  - Ребро Малое Перпендикулярное _ 17.80030.536.m3d
  - Ребро Центральное 2 Тарелки _ 17.80030.537.m3d
  - Тарелка 2 Дырчатая Боковая _ 17.80030.532.m3d
  - Тарелка 2 Дырчатая Центральная _ 17.80030.531.m3d
  - Центральный Лист _ 17.80030.533.m3d
- 1 Тарелка _ 17.80030.510 СБ
  - 1 Тарелка _ 17.80030.510 СБ.a3d
  - Верхнее Ребро _ 17.80030.516.m3d
  - Отбойник Верхний _ 17.80030.515.m3d
  - Ребро 1 Тарелки_ 17.80030.512.m3d
  - Ребро Вертикальное _ 17.80030.514.m3d
  - Ребро Перпендикулярное _ 17.80030.513.m3d
  - Тарелка 1 _ 17.80030.511.m3d
ДВ-800 _ 17.80030.000 СБ.a3d
ДВ-800 _ 17.80030.000 СБ.pdf
ДВ-800 _ 17.80030.000.cdw

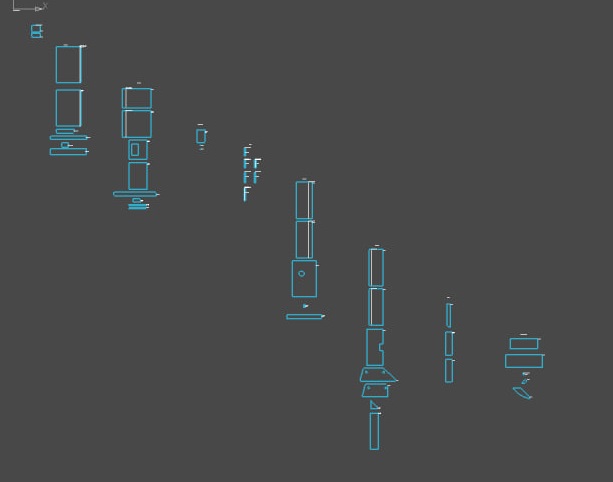

РЕЗКА.dxf
РЕЗКА.frw
