Мукопросеиватель (аналог модели МПМ-800М)

Мукопросеиватель (аналог модели МПМ-800М)
Техническая характеристика
Производительность, кг/ч .............................................1200
Масса продукта загружаемого в бункер, кг...............50
Размер стороны ячейки сита, мм .................................1,2; 1,4
Номинальная мощность электродвигателя, кВт ......1,5
Габаритные размеры, мм .................................................1160х750х1780
Частота вращения рабочего вала, мин ........................856
Частота вращения крыльчатки, мин..............................493
Масса, кг ................................................................................160

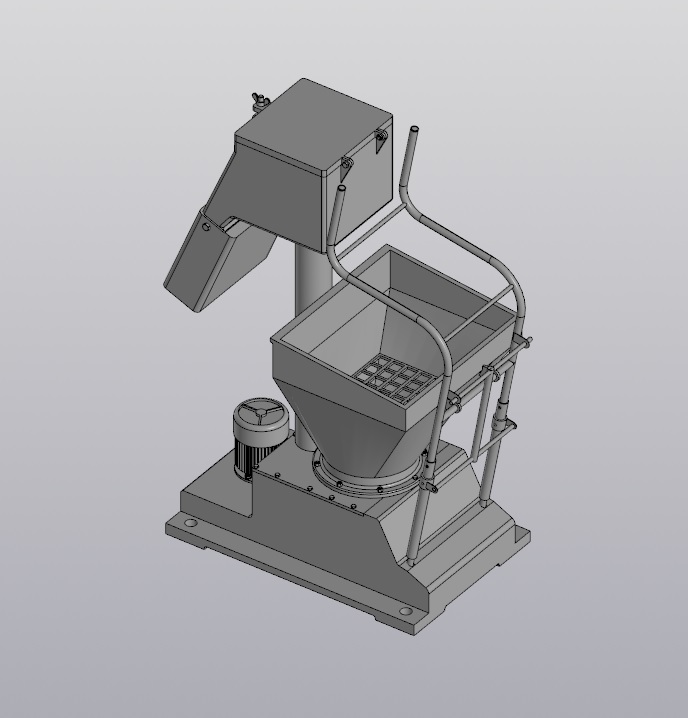

Состав: 3D сборка, 3D модель

Софт: КОМПАС-3D 19.1

Файлы:
Мукопросеиватель/
Мукопросеиватель/Подсборка мукомолки.a3d
Мукопросеиватель/Сборка ручка.a3d
Мукопросеиватель/Кожух.m3d
Мукопросеиватель/Узел шнека.a3d
Мукопросеиватель/Основание.a3d
Мукопросеиватель/Уплотнитель.m3d
Мукопросеиватель/Втулка кронштейн.m3d
Мукопросеиватель/Решетка.m3d
Мукопросеиватель/Труба шнека.m3d
Мукопросеиватель/Тарелка.m3d
Мукопросеиватель/Шкив.m3d
Мукопросеиватель/Плита.m3d
Мукопросеиватель/Муфта.m3d
Мукопросеиватель/Кронштейн.m3d
Мукопросеиватель/Узел крыльчатки.a3d
Мукопросеиватель/Корпус.m3d
Мукопросеиватель/Загруз корпус.m3d
Мукопросеиватель/Втулка.m3d
Мукопросеиватель/Заглушки.m3d
Мукопросеиватель/Узел скольжения.a3d
Мукопросеиватель/Вал.m3d
Мукопросеиватель/Сборка загруз зерна.a3d
Мукопросеиватель/Регул кольцо.m3d
Мукопросеиватель/Двигатель.m3d
Мукопросеиватель/Мукопросеиватель (сборка).a3d
Мукопросеиватель/Крышка.m3d
Мукопросеиватель/Ремень.m3d
Мукопросеиватель/Спец шайба.m3d
Мукопросеиватель/Труба.m3d
Мукопросеиватель/Шнек.m3d
Мукопросеиватель/Ножи.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
