Фекальный насос СД 16/10 (СД 16/10А, СД 16/10Б)

Насос СД 16/10 - центробежный, консольный, горизонтальный, сточно-динамический, одноступенчатый с односторонним подводом жидкости к рабочему колесу. Всасывающий патрубок расположен по оси насоса, напорный - вертикально вверх. При необходимости напорный патрубок может быть повернут на 90° в любую сторону.
Насос СД 16/10 (СД 16/10а, СД 16/10б) предназначен для перекачивания бытовых и промышленных сточных вод и других загрязненных жидкостей с водородным показателем рН от 6 до 8,5, плотностью до 1050 кг/м³, температурой до 353 К (80° С), с содержанием абразивных частиц по объему не более 1%, размером до 5 мм и микротверодстью не более 9000 МПа.
В качестве материала для изготовления проточных деталей насоса СД 16/10 (СД 16/10а, СД 16/10б) используется серый чугун СЧ25, вал - сталь 45.
Технические характеристики:
Подача 16 м³/час
Напор 10 м
Частота вращения 1450 об/мин
Мощность электродвигателя 1,5 кВт
Масса агрегата 180 кг

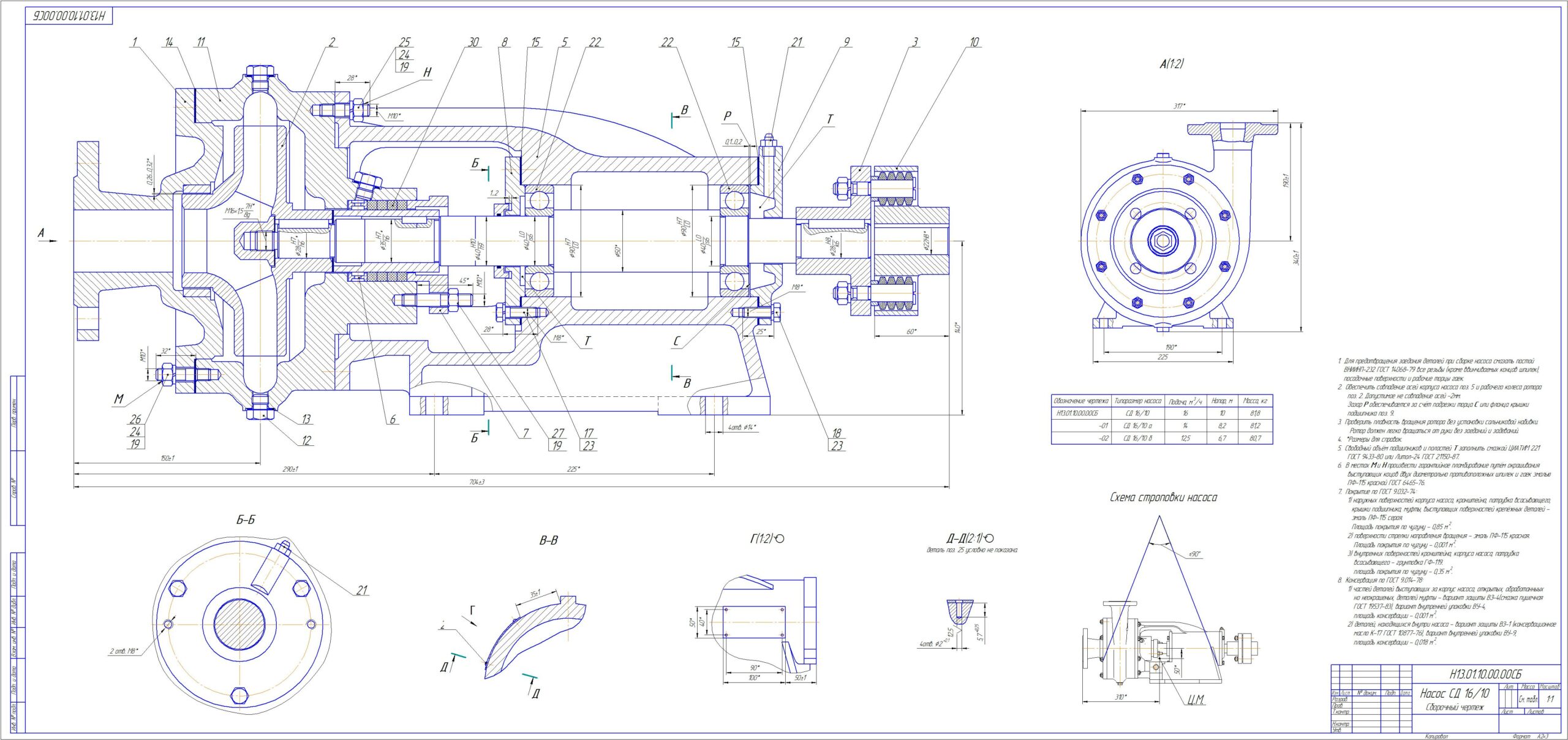

Состав: Сборочный чертеж, Сборочные единицы, Спецификации, Деталировка (корпус, колесо, теоретические чертежи и др.) Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Фекальный насос СД 16/10 (СД 16/10А, СД 16/10Б)

СД 16_10/
СД 16_10/Н13.01.10.00.00_СБ.cdw
СД 16_10/Н13.01.10.00.00_СП.spw
СД 16_10/Н13.01.10.00.01.cdw
СД 16_10/Н13.01.10.00.09.cdw
СД 16_10/Н13.01.10.01.00_СБ.cdw
СД 16_10/Н13.01.10.01.00_СП.spw
СД 16_10/Н13.01.10.01.01.cdw
СД 16_10/Н13.01.10.01.01_Л.cdw
СД 16_10/Н13.01.10.01.02.cdw
СД 16_10/Н13.01.10.02.00 СБ.cdw
СД 16_10/Н13.01.10.02.00_СП.spw
СД 16_10/Н13.01.10.02.02_(ТЧ).cdw
СД 16_10/Н13.01.10.02.02_Колесо рабочее.cdw
СД 16_10/Патрубок всасывающий.m3d
