Фильтр по очистке воды из открытых источников предназначен для очистки воды от включений (травы, палочек, водорослей, камней).
Производительность: 60-100 м3/ч
Площадь фильтрующей поверхности: 1,7 м2
Рабочее давление: 3-8 кгс/см2
Фракция загружаемого песка: 1-2 мм.
Количество загружаемого песка: 700 кг. (в 2 секции)
Диаметр коллекторов входной/выходной: 100мм.
Масса (без учета песка): 420 кг.
Габаритные размеры: 2100х1385х1910
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Фильтр по очистке воды из открытых источников (озера, пруды, реки, моря)
Фильтр по очистке воды из открытых источников (озера, пруды, реки, моря)
0
1
257
3
0
100
Сообщить о проблеме
Автор
Дата
30.01.2022
Язык
Русский
Состав

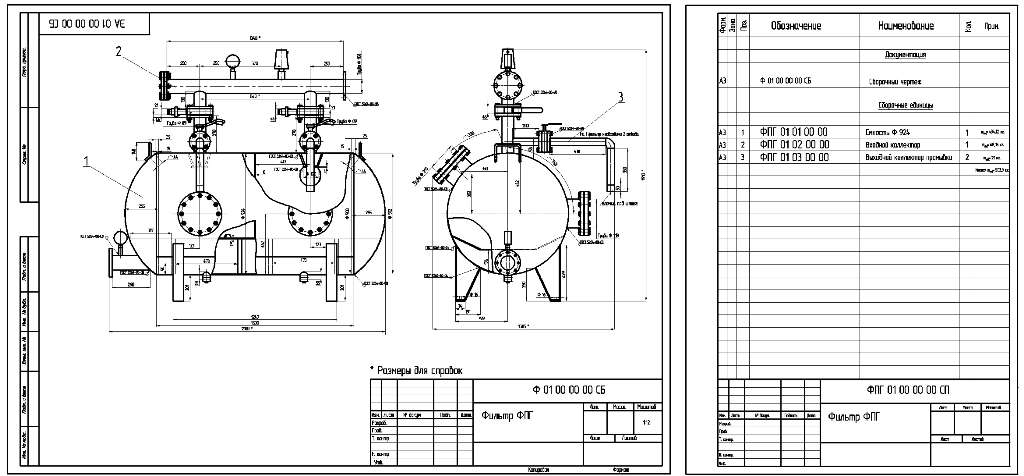

1. Сборочный чертеж фильтра песчано-гравийного (Емкость Ф924, Входной коллектор, Выходной коллектор промывки)+Спецификация. 2. Сборочный чертеж Емкости Ф924 +Спецификация 3. Деталировка Емкости Ф924 4. Сборочный чертеж Входного коллектора +Спецификация 5. Деталировка входного коллектора 6. Сборочный чертеж выходного коллектора промывки +Спецификация 7. Деталировка выходного коллектора промывки
