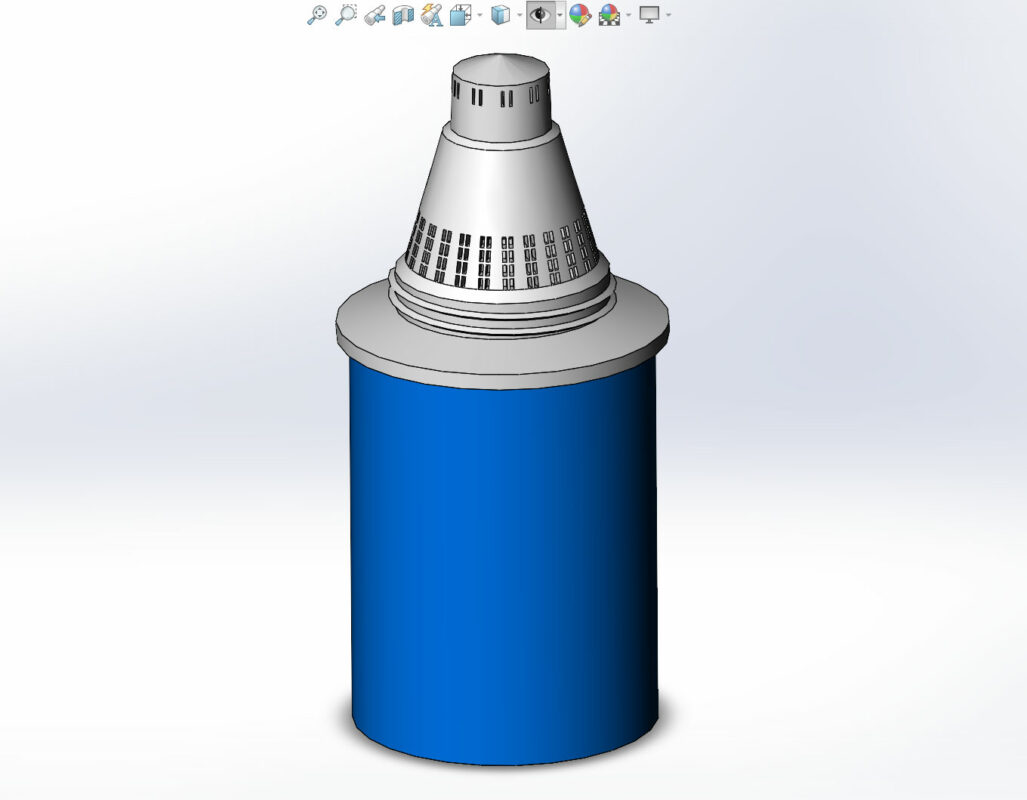

Корпус фильтра для очистки воды (сменная кассета), используемый в бытовых очистителях типа Фильтр-кувшин "Барьер" в виде сменной кассеты.
От модератора: Смотрите комментарии и скриншоты, есть проблемы с резьбой.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Корпус фильтра для очистки воды
Корпус фильтра для очистки воды
0
5
664
11
1
40
Сообщить о проблеме
Автор
Василий Кохнюк
Дата
19.07.2018
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2016 sp4
Как открыть?
Отзывов пока нет
Содержимое архива
-
Крышка.SLDPRT
-
Основа.SLDPRT
-
Фильтр.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Ксения Парыгина
Omiljon Pattaxov
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Доброго дня!
Скачал данные файлы.
Отправил на печать.
Спустя 6 часов печати получил готовый разборный фильтр. НЕТ!
Резьба на верхней части и на нижней части разная - левая и правая. То есть собрать фильтр не получится.
Так же, резьба на верхней части, которая закручивается в кувшин, так же левая!
Доброго, а в описании к работе и не сказано, что модель для 3д печати. Посмотрим, что автор скажет.
да, соглашусь, про 3д печать речи не идет. Но, если чертеж выкладывается, он должен соответствовать описанию. Чертеж (модель) не правильная.

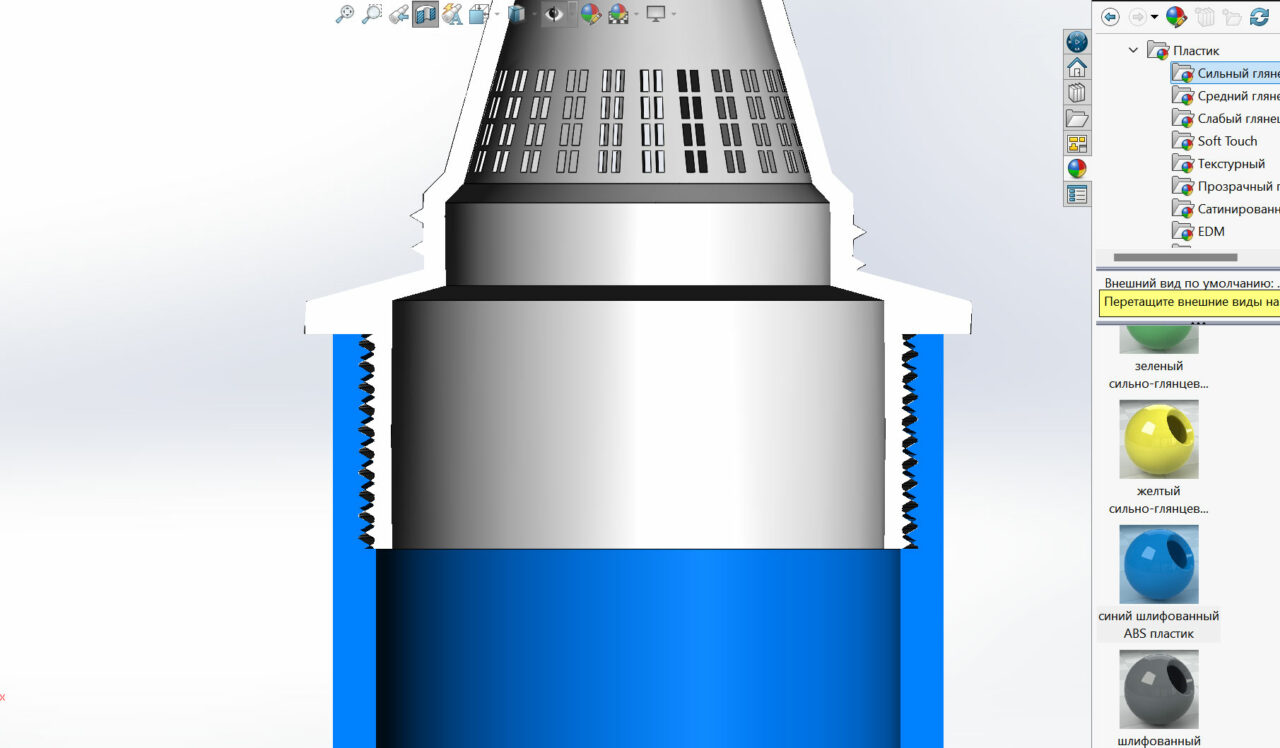

Извините, но мы не проверяем правильность выполнения чертежей или моделей авторами, соответствия их гостам или заводским чертежам. Все файлы предоставляются как есть. Модель соответствует описанию и приложенному скриншоту. Но если сделать разрез модели, видно что резьба не совпадает, непонятно почему так сделал автор, подождем его комментарии.
нужно отзеркалить деталь и тогда резьба совпадает, но в сам фильтр не закрутиться в кувшин, так как размер детали больше на несколько процентов, и сама верхняя спираль не совпадает с заводскими кувшинами, нужно полностью моделировать ее
Вы случаем не знаете параметров резьбы соединяющий кувшин с фильтром?
Что-то автор молчит. Ну да ладно. Надеюсь мои комментарии помогут другим пользователям этого сайта не ошибиться.
Вы решили проблему? Тоже пытаюсь печатать фильтр, ищу параметры резьбы.
