Гидрант конструкции Дорошевского (330(380)) Ду=133 выход Ду70

227

5429

3D модель Гидрант конструкции Дорошевского (330(380)) Ду=133 выход Ду70

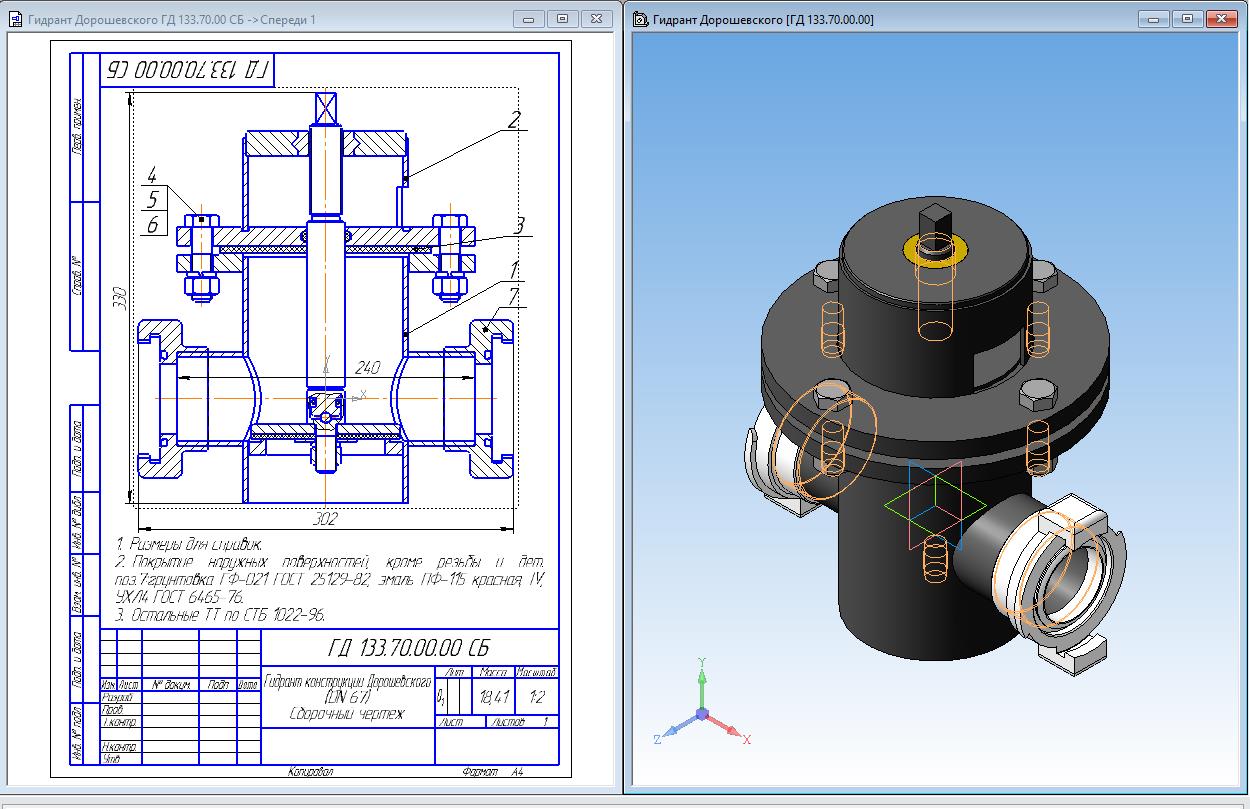

Гидрант конструкции Дорошевского (330(380)) Ду=133 выход Ду70, 3D-модель, рабочие чертежи.

гидрант Дорошевского Пожаротушение

Автор

Конструкторский Отдел

Дата

16.09.2015

Язык

Русский

Состав

3-D модель, сборочные чертежи, спецификации, деталировка

Софт

КОМПАС-3D 16.0.3 Как открыть?

Содержимое архива

Гидрант Дорошевского (330(380)) Ду=133 выход Ду70
- Бронза.m3d
- Вилка.m3d
- Фланец нижний.m3d
- Корпус 2.a3d
- Шайба.m3d
- Головка напорная ГМ-70.m3d
- Труба 2.m3d
- Клапан.a3d
- Прокладка.m3d
- Труба 1.m3d
- Фланец верхний.m3d
- Опора.m3d
- Шарик.m3d
- Кольцо резиновое.m3d
- Чертежи
  - Опора ГД 133.70.10.04.cdw
  - Клапан ГД 133.70.20.00 СБ.cdw
  - Вилка ГД 133.70.20.06.cdw
  - Клапан ГД 133.70.20.00.spw
  - Фланец нижний ГД 133.70.10.01.cdw
  - Корпус клапана_ ГД 133.70.30.00.cdw
  - Кольцо резиновое ГД 133.70.20.09.cdw
  - Труба 1 ГД 133.70.10.02.cdw
  - Колокол ГД 133.70.20.07.cdw
  - Труба 2 ГД133.70.30.01.cdw
  - Корпус ГД 133.70.10 СБ.cdw
  - Затвор ГД 133.70.20.08.cdw
  - Гидрант Дорошевского ГД 133.70.00 СБ.cdw
  - Прокладка ГД 133.70.00.01.cdw
  - Гидрант Дорошевского ГД 133.70.00.spw
  - Корпус ГД 133.70.10.spw
  - Шпиндель ГД 133.70.20.02.cdw
  - Кольцо сальниковое ГД 133.70.20.05.cdw
  - Фланец верхний ГД 133.70.30.02.cdw
  - Патрубок ГД 133.70.10.03.cdw
  - Шайба ГД 133.70.20.10.cdw
  - Крышка ГД 133.70.40.00 СБ.cdw
  - Крышка ГД 133.70.40.01.cdw
- Кольцо сальниковое.m3d
- Крышка.a3d
- Затвор.m3d
- Колокол.m3d
- Гидрант Дорошевского.a3d
- Крышка.m3d
- Шпиндель.m3d
- Патрубок.m3d
- Корпус.a3d
