Ижевский государственный технический университет
Кафедра "Водоснабжение и водоотведение"
Курсовой проект по дисциплине "Насосы и воздуходувные установки"

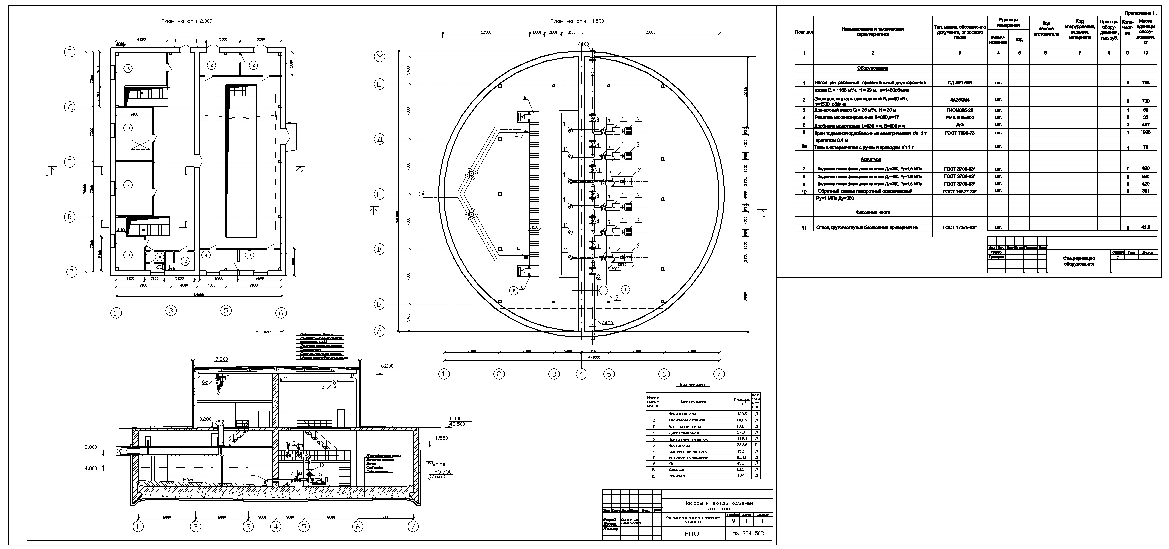

На тему: "Канализационно насосная станция"
Ижевск 2015
ИСХОДНЫЕ ДАННЫЕ
Тип насосной станции: канализационная насосная станция
Суточный приток сточных вод: Qсут=28500 м3
Коэффициент часовой неравномерности расхода К=1,5
Отметки:
-поверхности земли у насосной станции 42,5
-подачи воды на очистные сооружения 55м
-лотка подводящего коллектора 35м
Длина напорных водоводов 1,85км
Диаметр подводящего коллектора 500мм
Характер грунта – песок
Глубина промерзания 1,7м
Грунтовые воды на отметке 4,8м
Стоимость электроэнергии 1,4 коп за 1 кВт*ч
Содержание
ИСХОДНЫЕ ДАННЫЕ 2
1.ОПРЕДЕЛЕНИЕ РЕЖИМА ВОДООТВЕДЕНИЯ
2. ОПРЕДЕЛЕНИЕ РЕЖИМА РАБОТЫ И ПОДАЧИ НАСОСОВ
3. ОПРЕДЕЛЕНИЕ ЁМКОСТИ ПРИЕМНОГО РЕЗЕРВУАРА
4. ОПРЕДЕЛЕНИЕ ДИАМЕТРА ПОДЗЕМНОЙ ЧАСТИ КНС
5. РАСЧЕТ ВСАСЫВАЮЩИХ ТРУБОПРОВОДОВ
6. РАСЧЕТ НАПОРНЫХ ТРУБОПРОВОДОВ
7. РАСЧЕТ НАПОРНЫХ ВОДОВОДОВ
8. ОПРЕДЕЛЕНИЕ ТРЕБУЕМОГО НАПОРА НАСОСОВ
9. ПОДБОР НАСОСОВ 3
10. РАСЧЕТ МОЩНОСТИ ЭЛЕКТРОДВИГАТЕЛЯ
11. ХАРАКТЕРИСТИКА ВОДОВОДОВ
12. ПРОВЕРКА НАСОСОВ И ВОДОВОДОВ НА ПРОПУСК АВАРИЙНОГО РАСХОДА
13.РАЗРАБОТКА ВЫСОТНОЙ СХЕМЫ КНС
13.1. ОПРЕДЕЛЕНИЕ ОТМЕТКИ ОСИ НАСОСА
13.2.ОПРЕДЕЛЕНИЕ ВЫСОТЫ НАДЗЕМНОЙ ЧАСТИ НАСОСНОЙ СТАНЦИИ
13.3.ОПРЕДЕЛЕНИЕ ГЛУБИНЫ ЗАЛОЖЕНИЯ НАПОРНЫХ ВОДОВОДОВ
14.ПОДБОР ОБОРУДОВАНИЯ КНС
14.1.ПОДБОР РЕШЕТОК И ДРОБИЛОК
14.2.ПОДБОР ДРЕНАЖНЫХ НАСОСОВ
14.3.ПОДБОР СИЛОВЫХ ТРАНСФОРМАТОРОВ
15. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
СПИСОК ЛИТЕРАТУРЫ
