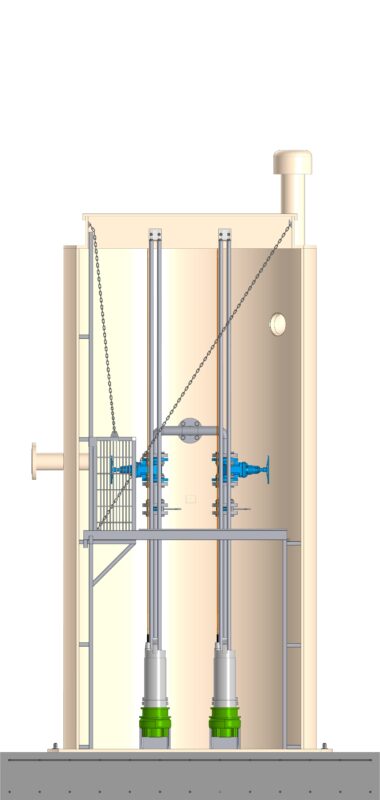

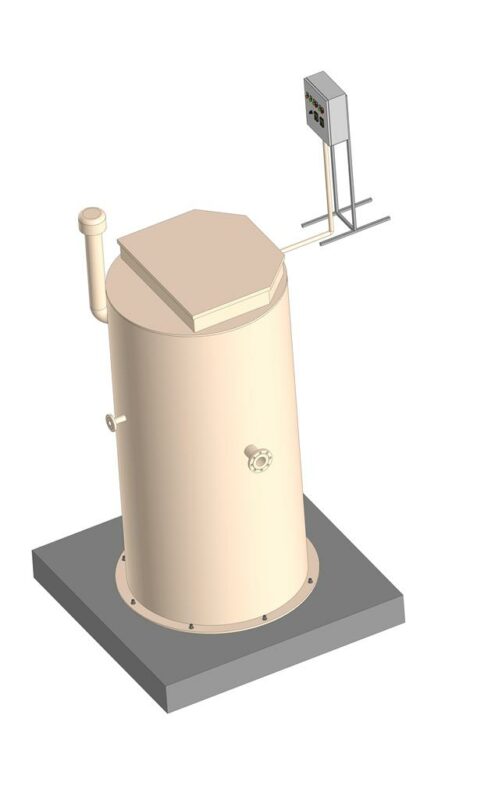

Канализационная насосная станция (КНС) 8m3

700

Канализационная насосная станция (КНС) 8m3 представляет собой комплекс специализированного оборудования, обеспечивающий транспортировку сточных вод различного происхождения в тех случаях, когда их естественный отток невозможен. Оборудование кнс играет ключевую роль в функционировании современной городской инфраструктуры и промышленных объектов. Насосные станции для канализации – это важный элемент инфраструктуры любого предприятия
Система вентиляции КНС
Щит управления
Крышка откидная
Лестница из нержавеющей стали
Площадка обслуживания
Сороудерживающая корзина из нержавеющей стали
Самотечная линия
Погружные фекальные насосы
Поплавные выключатели
Обратные клапаны
Клиновые задвижки
2400x2400x3704 ниже земли
габаритные размеры 2400x2400x5055

Канализационная насосная станция (КНС)

Автор

Omiljon Pattaxov

Дата

10.03.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения)

Софт

КОМПАС-3D v24 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция..jpg
    - KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция.1.jpg
    - KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция.2.jpg
  - KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция..a3d
  - KNS.pdf
- - KNS-3 Kb.m.0.00.10.01-Цилиндр..m3d
  - KNS-3 Kb.m.0.00.10.02-Дно..m3d
  - KNS-3 Kb.m.0.00.10.03-Крышка..m3d
  - KNS-3 Kb.m.0.00.10.04-Люк..m3d
  - KNS-3 Kb.m.0.00.10.05-Крышка вентиляции..m3d
  - KNS-3 Kb.m.0.00.10.SB-Корпус КНС из стеклопластика..a3d
- - KNS-3 Kb.m.0.00.20.01-Кронштейн крепления труб..m3d
  - KNS-3 Kb.m.0.00.20.02-Ползунок корзины уловителя..m3d
  - KNS-3 Kb.m.0.00.20.03-Проушина корзины уловителя..m3d
  - KNS-3 Kb.m.0.00.20.04-Кронштейн крепления цепи...m3d
  - KNS-3 Kb.m.0.00.20.05-Кронштейн крепления цепи трапа.m3d
  - KNS-3 Kb.m.0.00.20.06-Полоса 65мм (Ребро жёсткости).m3d
- - - KNS-3 Kb.m.0.00.30.01-Поплавок..m3d
    - KNS-3 Kb.m.0.00.30.02-Грузило поплавка..m3d
    - KNS-3 Kb.m.0.00.30.03-Кабель электрический..m3d
    - KNS-3 Kb.m.0.00.30.1.SB-Поплавок.a3d
- - KNS-3 Kb.m.0.00.40.01-Погружной насос Wilo Rexa FIT V05DA-228EAD1-2-T0039-540-O.m3d
  - KNS-3 Kb.m.0.00.40.02-Автоматическая муфта..m3d
  - KNS-3 Kb.m.0.00.40.03-Фланцевое крепление погружного насоса..m3d
  - KNS-3 Kb.m.0.00.40.04-Резиновое уплотнительное кольцо..m3d
  - KNS-3 Kb.m.0.00.40.1.SB-Погружной насос Wilo Rexa FIT V05DA-228EAD1-2-T0039-540-O.a3d
- - KNS-3 Kb.m.0.00.50.01-Труба DN 50 Сталь 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.02-Тройник DN 50 Сталь 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.03-Задвижка DN 50 Сталь 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.04-Обратный клапан DN 50 Сталь 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.05-Труба 25х25х 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.06-Прут 6 мм.х 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.07-Труба 60х40 мм.х 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.08-Прут 10 мм.х 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.50.09-Труба 25х25 мм..m3d
- - KNS-3 Kb.m.0.00.60.01-Звено цепи..m3d
  - KNS-3 Kb.m.0.00.60.02-Кольцо..m3d
  - KNS-3 Kb.m.0.00.60.1.SB-Стойка корзины уловителя..a3d
  - KNS-3 Kb.m.0.00.60.2.SB-Цепь..a3d
  - KNS-3 Kb.m.0.00.60.3.SB-Цепь корзины..a3d
  - KNS-3 Kb.m.0.00.60.SB-Корзина уловитель..a3d
- - KNS-3 Kb.m.0.00.70.SB-Лестница.a3d
- - KNS-3 Kb.m.0.00.80.02-Ось шарнира.Стальх 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.80.03-Звено цепи..m3d
  - KNS-3 Kb.m.0.00.80.1-Втулка шарнира.Стальх 08Х18Н10Т ГОСТ 5632.m3d
  - KNS-3 Kb.m.0.00.80.1.SB-Трап..a3d
  - KNS-3 Kb.m.0.00.80.2.SB-Цепь трапа..a3d
  - KNS-3 Kb.m.0.00.80.SB-Опорная стойка трапа..a3d
- - KNS-3 Kb.m.0.00.90.01-Бетонная плита.m3d
  - KNS-3 Kb.m.0.00.90.02-Арматура..m3d
  - KNS-3 Kb.m.0.00.90.1.SB-Фундамент..a3d
  - KNS-3 Kb.m.0.00.90.SB-Каркас из арматуры..a3d
- - - KNS-3 Kb.m.0.00.100.01-Шкаф.m3d
    - KNS-3 Kb.m.0.00.100.02-Дверь..m3d
    - KNS-3 Kb.m.0.00.100.08-Переключатель..m3d
    - KNS-3 Kb.m.0.00.100.1.SB-Щит управления.a3d
  - KNS-3 Kb.m.0.00.100.2.SB-Каркас крепления электрощита..a3d
- - - readme-and-terms-of-use-3d-cad-models.txt
    - Suspension unit DN 50_2RK 6070146_350.dwg
    - Suspension unit DN 50_2RK 6070146_350.m3d
    - Suspension unit DN 50_2RK 6070146_350.stp
    - Suspension unit DN 50_2RK 6070146_350_1.m3d
- KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция..a3d
- KNS-3 Kb.m.0.00.0.SB-Канализационная насосная станция..stp
