Реконструкция насосной станции канализационной
Замена существующих насосных агрегатов, обвязка насосов, установка решетки дробилки, спецификация
Насос Flygt NZ 3153 SH 3~ 274 11 кВт, тип установки: сухая горизонтальная;
N3153.182 21-18-2FB-D; Iном=20 А; исполнение- с рубашкой охлаждения; номинальная скорость вращения 2895 об/мин;
рабочее колесо - серый чугун;
всасывающий патрубок- 150 мм; напорный патрубок- 80 мм; термоконтакты в обмотке статора; датчик протечки FLS в корпусе статора;
с кабелем Flygt SUBCAB с экранированным кабелем длинной 20 м

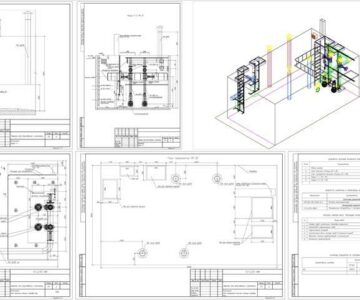

Состав: Схемы, план, разрезы, спецификация
Софт: AutoCAD 2007
