Капитальный ремонт канализационной насосной станции КНС-2

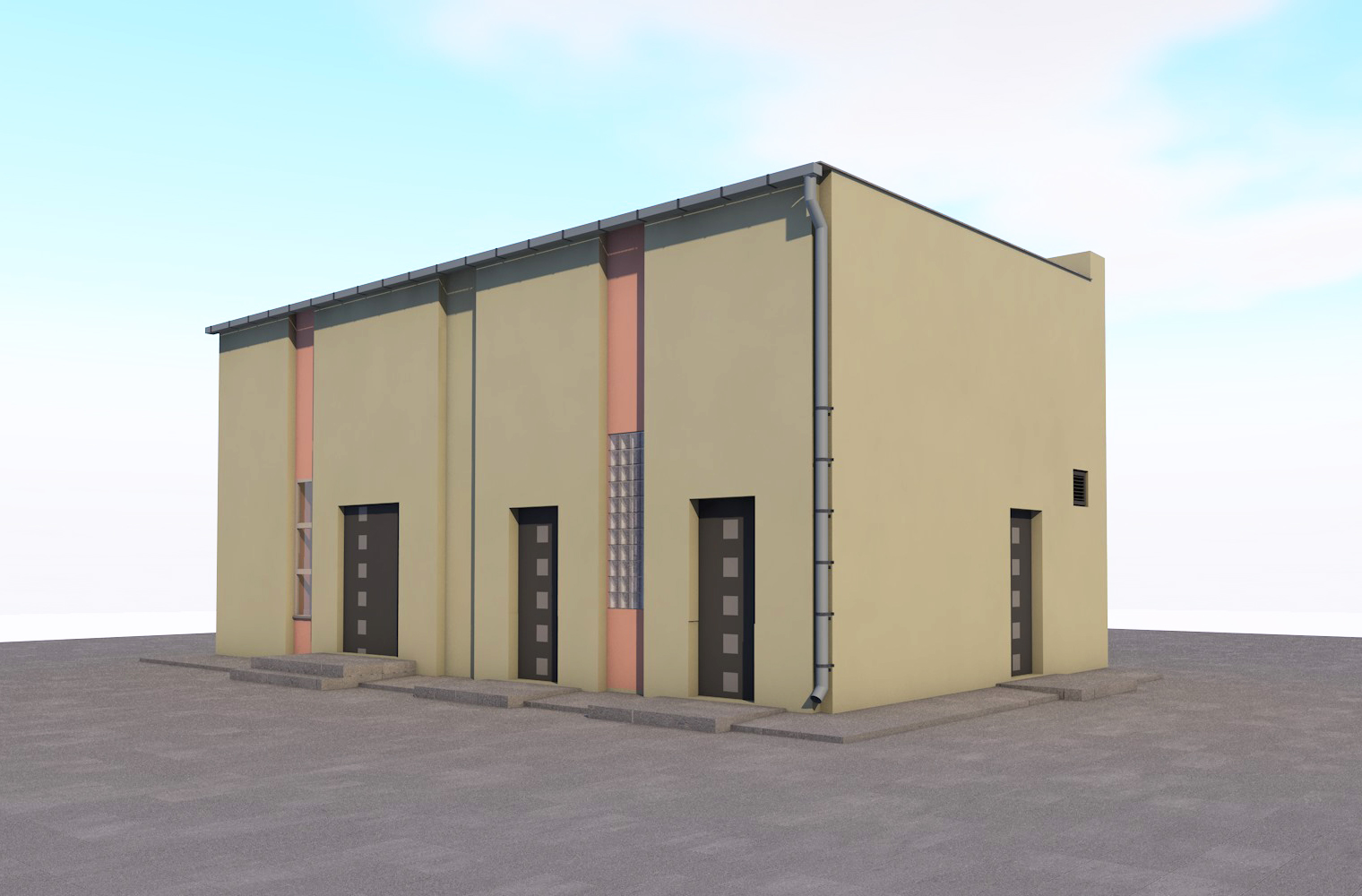

Здание КНС-2 - прямоугольной формы, размеры в осях -60000х4500 мм, одноэтажное с подземной частью.
Входные группы в здание расположены между осей 1-3; Б-А.
Фундаменты - нет.
Наружные стены - кирпичные толщиной 510мм, с облицовкой улучшенной штукатуркой.
Перегородки - армокирпичные выполняются из кирпича.
Перекрытие - монолитное железобетонное опирающиеся на цилиндрическую подземную часть.
Лестницы - металлические и монолитные железобетонные.
Крыша - по сборным железобетонным плитам.
Устройство полов: Помещения подземной части - цементно-песчанное покрытие раствором М-300 с железнением.

Состав: Раздел АР: План демонтажа на отм. -0,800; Разрез 1-1; Разрез 2-2; Фасады (дефекты); Сводная спецификация Язык документа
